12 порошок канала распорки датчика 2.6mm покрыл гальванизированную сталь
12 порошок канала распорки датчика 2.6mm покрыл гальванизированную сталь
Спецификации
Номер модели :
ES-300
Место происхождения :
Китай
Количество минимального заказа :
100 ПК
Условия оплаты :
L/C, T/T
Способность поставки :
10000 ПК/день
Срок поставки :
30 дней
Упаковывая детали :
Упакованный в пачках со сплетенной сумкой
Материал :
Сталь (Q235)
Поверхностный финиш :
СТРАНИЦА/HDG/НАПРИМЕР/порошок покрыла/простой/алюминий/нержавеющая сталь
Тип :
простой тип
Размер :
1-5/8» * 1-3/8» (41*35mm)
стандартные длины :
10" (3,05 m) & 20" (6,09 m)
Толщина :
12 ga (2.6mm)
Описание

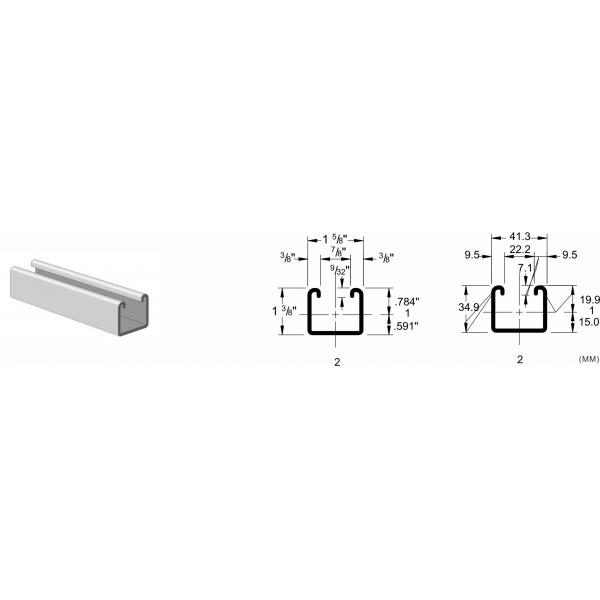

® 1-5/8 ELECMAN» * 1-3/8» (41*35mm) гальванизировало стальной канал ES-300 распорки



Применения



ELECMAN® 1-5/8» * 1-3/8» (41*35mm) гальванизировало стальной канал ES-300 распорки состоит из длинного металлического листа, склонности и сложенный для создания подковообразного жесткого канала. Свои края повернуты внутрь и смотрят на к другому, таким образом создающ паз над верхней частью оборудования. Это позволяет установщики блокировать компоненты совместно или поместить их используя болты и крепежные детали гайки в канал. Используйте 12 ga. каналы распорки сторон-к-стороны твердые для обрамлять и устанавливать электрические провода и кабели. 10 ft. длины доступны в разнообразие цветах, финишах, и длинах.



Особенности



Главное преимущество канала распорки в конструкцию что много вариантов доступных для быстро и легко соединяясь длины совместно и другие детали к каналу распорки, используя различные специализированные распорк-специфические крепежные детали и болты. Его можно собрать очень быстро с минимальными инструментами и только в меру натренированной работой, которая уменьшает цены значительно в много применений. Установку канала распорки также можно часто дорабатывать или добавлять-к относительно легко если нужно.



12 порошок канала распорки датчика 2.6mm покрыл гальванизированную сталь



Данные по спецификации



ELECMAN обеспечивает полноразмерное 1-5/8» * 1-3/8» (41*35mm) гальванизировало стальной канал ES-300 распорки.



Свойства раздела 1-1 ОСЬ 2-2 ОСЬ
Cat.# WT/FT ЗОНА IX Sx Rx Iy Sy Ry
LBS. SQ.IN. в ⁴ в ³ в в ⁴ в ³ в
ES-300 1,70 0,500 0,118 0,151 0,487 0,204 0,251 0,639



12 порошок канала распорки датчика 2.6mm покрыл гальванизированную сталь



Позволяемые нагрузки на пучки - пядь в дюймах
Cat.# СТРЕСС 24" 30" 36" 42" 48" 60" 72" 84" 96" 108" 120"
ES-300 1/240 1260 1010 840 720 630 500 420 360 310 280 250
*** *** *** 640 490 320 220 160 120 100 80
НЕПОДВИЖНАЯ НАГРУЗКА 1.TOTAL в LBS.
линия 2.Upper МАКСИМАЛЬНА - ПОЗВОЛЯЕМАЯ РАВНОМЕРНАЯ НАГРУЗКА создавая напряжение на изгиб 25000 PSI о X-оси основанной на ПРОСТОМ состоянии ЛУЧА.
линия 3.Lower показывает ПОЛНУЮ РАВНОМЕРНУЮ НАГРУЗКУ которая производит отклонение 1/240th из ПЯДИ (т.е.: ½. Def. для 120" пядь)
значения 4.Multiply в верхней линии 0,5 для того чтобы получить ПОЗВОЛЯЕМУЮ РАЗБИВОЧНУЮ СОСРЕДОТОЧЕННУЮ НАГРУЗКУ на стрессе 25000 PSI. Отклонение 0,8.
Нагрузка 5.* ограничиваемая ножницами сварной точки.
6.For пробило канал, уменьшает для того чтобы сварить предельные нагрузки 0,75 должным до 4" дистанционирование сварки.
7. нагрузка *** контролируемая расчетным напряжением 25 000 PSI.



Позволяемые нагрузки столбца - неподдержанная высота столбца в дюймах
Cat.# 24" 30" 36" 42" 48" 60" 72" 84" 96" 108" 120"
ES-300 7360 6745 6170 5645 5175 4375 3705 3120 2670 2275 1845

1. НАГРУЗКИ СТОЛБЦА позволяемые аксиальные нагрузки приложенные на центроиде раздела. Нагрузки приложенные на стороне слота необходимо уменьшить для ексцентриситета.

2. ПОЗВОЛЯЕМЫЕ показанные НАГРУЗКИ СТОЛБЦА основаны на практике фактора действительной длины K=0.8 стандартной проектируя необходимы для оценки других условий.



12 порошок канала распорки датчика 2.6mm покрыл гальванизированную сталь



Пакуя информация



Упаковка настолько важная, хорошая упаковка может помочь клиентам улучшить новый образ, хороший паковать также может помочь клиентам запасти продукты хорошо на более длинное время. Каналы распорки ELECMAN® обычно упакованы в пачках, небольших пачках или большие пачки оба доступны. ELECMAN может следовать всеми пакуя требованиями клиентов.
