ELECMAN гальванизировало стальную распорку c направляет датчик 41x82 систем 12
ELECMAN гальванизировало стальную распорку c направляет датчик 41x82 систем 12
ELECMAN гальванизировало стальную распорку c направляет датчик 41x82 систем 12
ELECMAN гальванизировало стальную распорку c направляет датчик 41x82 систем 12
Спецификации
Номер модели :
ES-201
Место происхождения :
Китай
Количество минимального заказа :
100 ПК
Условия оплаты :
L/C, T/T
Способность поставки :
10000 ПК/день
Срок поставки :
30 дней
Упаковывая детали :
Упакованный в пачках со сплетенной сумкой
Материал :
Сталь (Q235)
Поверхностный финиш :
СТРАНИЦА/HDG/НАПРИМЕР/порошок покрыла/простой/алюминий/нержавеющая сталь
Тип :
простой тип
Размер :
1-5/8» * 3-1/4» (41*82mm)
стандартные длины :
10" (3,05 m) & 20" (6,09 m)
Толщина :
12 ga (2.6mm)
Описание



® 1-5/8 ELECMAN» * 3-1/4» (41*82mm) гальванизировало стальной канал ES-201 распорки



Применения



ELECMAN® 1-5/8» * 3-1/4» (41*82mm) гальванизировало стальной канал ES-201 распорки по существу материал который использован для того чтобы снабдить структурную поддержку провода, тубопровод и любой другой вид родственного оборудования в зданиях. Эти каналы главным образом использованы для кондиционирования воздуха, вентиляции жары, или применений HVAC для приостанавливать оборудование от крыши или потолка.



Особенности



Главное преимущество канала распорки в конструкцию что много вариантов доступных для быстро и легко соединяясь длины совместно и другие детали к каналу распорки, используя различные специализированные распорк-специфические крепежные детали и болты. Его можно собрать очень быстро с минимальными инструментами и только в меру натренированной работой, которая уменьшает цены значительно в много применений. Установку канала распорки также можно часто дорабатывать или добавлять-к относительно легко если нужно.



ELECMAN гальванизировало стальную распорку c направляет датчик 41x82 систем 12



Данные по спецификации

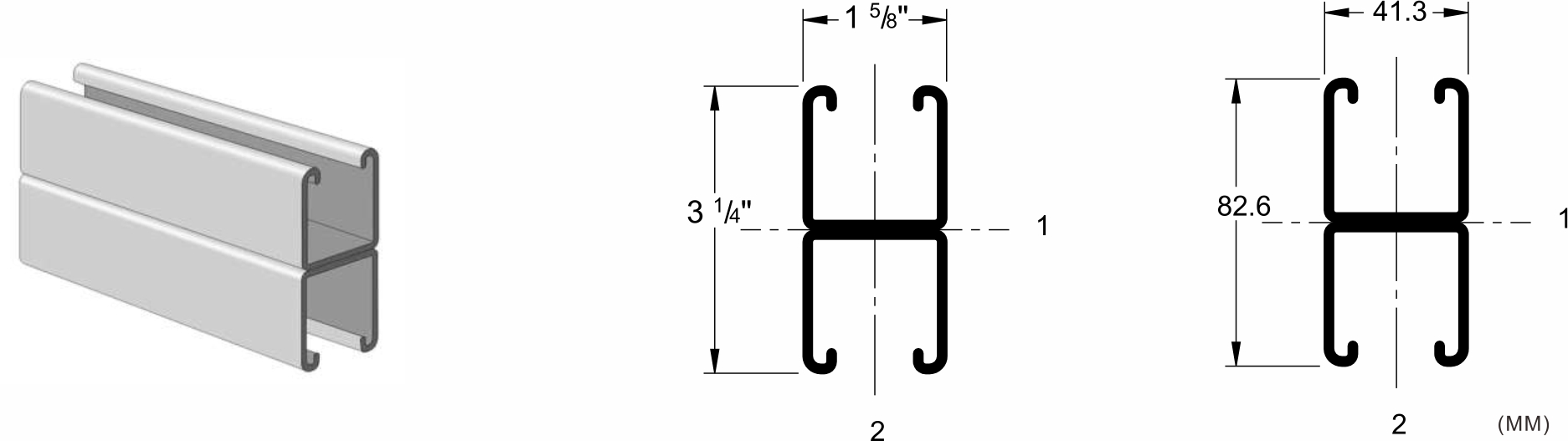

ELECMAN обеспечивает полноразмерное 1-5/8» * 3-1/4» (41*82mm) гальванизировало стальной канал ES-201 распорки.



Свойства раздела 1-1 ОСЬ 2-2 ОСЬ
Cat.# WT/FT ЗОНА IX Sx Rx Iy Sy Ry
LBS. SQ.IN. в ⁴ в ³ в в ⁴ в ³ в
ES-201 3,76 1,105 0,925 0,569 0,915 0,469 0,577 0,651



ELECMAN гальванизировало стальную распорку c направляет датчик 41x82 систем 12



Позволяемые нагрузки на пучки - пядь в дюймах
Cat.# СТРЕСС 24" 30" 36" 42" 48" 60" 72" 84" 96" 108" 120"
ES-201 1/240 2550 2550 2550 2550 2370 1900 1580 1360 1190 1050 950
*** *** *** *** *** *** *** 1260 960 760 620
НЕПОДВИЖНАЯ НАГРУЗКА 1.TOTAL в LBS.
линия 2.Upper МАКСИМАЛЬНА - ПОЗВОЛЯЕМАЯ РАВНОМЕРНАЯ НАГРУЗКА создавая напряжение на изгиб 25000 PSI о X-оси основанной на ПРОСТОМ состоянии ЛУЧА.
линия 3.Lower показывает ПОЛНУЮ РАВНОМЕРНУЮ НАГРУЗКУ которая производит отклонение 1/240th из ПЯДИ (т.е.: ½. Def. для 120" пядь)
значения 4.Multiply в верхней линии 0,5 для того чтобы получить ПОЗВОЛЯЕМУЮ РАЗБИВОЧНУЮ СОСРЕДОТОЧЕННУЮ НАГРУЗКУ на стрессе 25000 PSI. Отклонение 0,8.
Нагрузка 5.* ограничиваемая ножницами сварной точки.
6.For пробило канал, уменьшает для того чтобы сварить предельные нагрузки 0,75 должным до 4" дистанционирование сварки.
7. нагрузка *** контролируемая расчетным напряжением 25 000 PSI.



Позволяемые нагрузки столбца - неподдержанная высота столбца в дюймах
Cat.# 24" 30" 36" 42" 48" 60" 72" 84" 96" 108" 120"
ES-201 21995 21445 20840 20045 19170 17220 15105 12940 10820 8820 7145

1. НАГРУЗКИ СТОЛБЦА позволяемые аксиальные нагрузки приложенные на центроиде раздела. Нагрузки приложенные на стороне слота необходимо уменьшить для ексцентриситета.

2. ПОЗВОЛЯЕМЫЕ показанные НАГРУЗКИ СТОЛБЦА основаны на практике фактора действительной длины K=0.8 стандартной проектируя необходимы для оценки других условий.



ELECMAN гальванизировало стальную распорку c направляет датчик 41x82 систем 12



Пакуя информация



Упаковка настолько важная, хорошая упаковка может помочь клиентам улучшить новый образ, хороший паковать также может помочь клиентам запасти продукты хорошо на более длинное время. Каналы распорки ELECMAN® обычно упакованы в пачках, небольших пачках или большие пачки оба доступны. ELECMAN может следовать всеми пакуя требованиями клиентов.



ELECMAN гальванизировало стальную распорку c направляет датчик 41x82 систем 12



ELECMAN гальванизировало стальную распорку c направляет датчик 41x82 систем 12
