16 гальванизированное датчиком алюминиевое X 21 канала 41 распорки нержавеющей стали
16 гальванизированное датчиком алюминиевое X 21 канала 41 распорки нержавеющей стали
Спецификации
Номер модели :
ES-510
Место происхождения :
Китай
Количество минимального заказа :
100 ПК
Условия оплаты :
L/C, T/T
Способность поставки :
10000 ПК/день
Срок поставки :
30 дней
Упаковывая детали :
Упакованный в пачках со сплетенной сумкой
Материал :
Сталь
Поверхностный финиш :
НАПРИМЕР /HDG/PG/Powder покрыло/простой/алюминий/нержавеющая сталь
Тип :
Тип c
Размер :
1-5/8» * 13/16" (41*21mm)
стандартные длины :
10" (3,05 m) & 20" (6,09 m)
Толщина :
16 ga (1.5mm)
Описание



® 1-5/8 ELECMAN» * 13/16" (41*21mm) гальванизировало стальной канал ES-510 распорки



Применения



ELECMAN® 1-5/8» * 13/16" (41*21mm) гальванизировало стальной канал ES-510 распорки конструировано для структурных применений, каналов распорки типично использовано для подвеса труб, трубопроводов, и оборудования. Их можно соединить и обеспечить используя гайки распорки.



Особенности



Главное преимущество канала распорки в конструкцию что много вариантов доступных для быстро и легко соединяясь длины совместно и другие детали к каналу распорки, используя различные специализированные распорк-специфические крепежные детали и болты. Его можно собрать очень быстро с минимальными инструментами и только в меру натренированной работой, которая уменьшает цены значительно в много применений. Установку канала распорки также можно часто дорабатывать или добавлять-к относительно легко если нужно.



16 гальванизированное датчиком алюминиевое X 21 канала 41 распорки нержавеющей стали

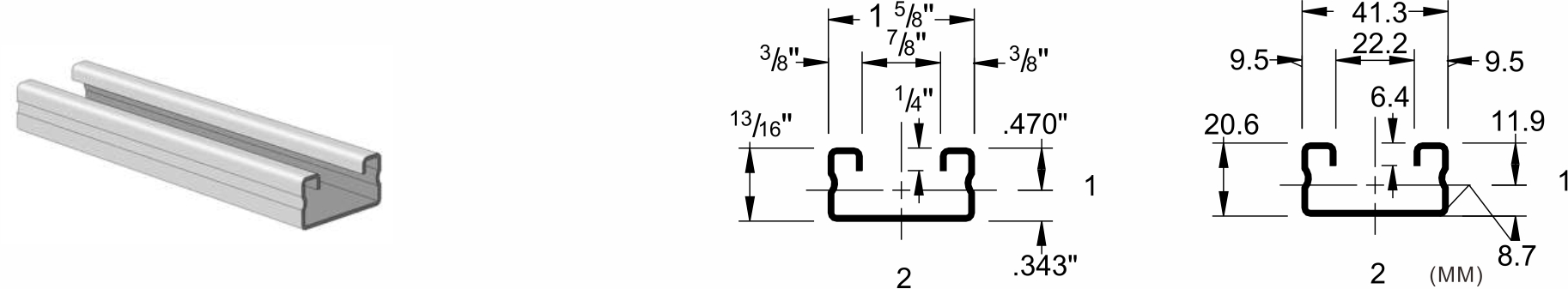

Данные по спецификации



ELECMAN обеспечивает полноразмерное 1-5/8» * 13/16" (41*21mm) гальванизировало стальной канал ES-510 распорки.



Свойства раздела 1-1 ОСЬ 2-2 ОСЬ
Cat.# WT/FT ЗОНА IX Sx Rx Iy Sy Ry
LBS. SQ.IN. в ⁴ в ³ в в ⁴ в ³ в
ES-510 0,81 0,241 0,022 0,064 0,302 0,091 0,112 0,614



16 гальванизированное датчиком алюминиевое X 21 канала 41 распорки нержавеющей стали



Позволяемые нагрузки на пучки - пядь в дюймах
Cat.# СТРЕСС 24" 30" 36" 42" 48" 60" 72" 84" 96" 108" 120"
ES-510 1/240 390 310 260 225 195 155 130 110 100 90 80
370 235 165 120 90 60 40 30 25 20 15
НЕПОДВИЖНАЯ НАГРУЗКА 1.TOTAL в LBS.
линия 2.Upper МАКСИМАЛЬНА - ПОЗВОЛЯЕМАЯ РАВНОМЕРНАЯ НАГРУЗКА создавая напряжение на изгиб 25000 PSI о X-оси основанной на ПРОСТОМ состоянии ЛУЧА.
линия 3.Lower показывает ПОЛНУЮ РАВНОМЕРНУЮ НАГРУЗКУ которая производит отклонение 1/240th из ПЯДИ (т.е.: ½. Def. для 120" пядь)
значения 4.Multiply в верхней линии 0,5 для того чтобы получить ПОЗВОЛЯЕМУЮ РАЗБИВОЧНУЮ СОСРЕДОТОЧЕННУЮ НАГРУЗКУ на стрессе 25000 PSI. Отклонение 0,8.
Нагрузка 5.* ограничиваемая ножницами сварной точки.
6.For пробило канал, уменьшает для того чтобы сварить предельные нагрузки 0,75 должным до 4" дистанционирование сварки.
7. нагрузка *** контролируемая расчетным напряжением 25 000 PSI.



Позволяемые нагрузки столбца - неподдержанная высота столбца в дюймах
Cat.# 24" 30" 36" 42" 48" 60" 72" 84" 96" 108" 120"
ES-510 3890 3470 3070 2570 2100 1350 940 *** *** *** ***

1. НАГРУЗКИ СТОЛБЦА позволяемые аксиальные нагрузки приложенные на центроиде раздела. Нагрузки приложенные на стороне слота необходимо уменьшить для ексцентриситета.

2. ПОЗВОЛЯЕМЫЕ показанные НАГРУЗКИ СТОЛБЦА основаны на практике фактора действительной длины K=0.8 стандартной проектируя необходимы для оценки других условий.



16 гальванизированное датчиком алюминиевое X 21 канала 41 распорки нержавеющей стали



Пакуя информация



Упаковка настолько важная, хорошая упаковка может помочь клиентам улучшить новый образ, хороший паковать также может помочь клиентам запасти продукты хорошо на более длинное время. Каналы распорки ELECMAN® обычно упакованы в пачках, небольших пачках или большие пачки оба доступны. ELECMAN может следовать всеми пакуя требованиями клиентов.
