НАПРИМЕР распорка гальванизированная финишем стальная c СТРАНИЦЫ направляет датчик 12 для железных каркасов
НАПРИМЕР распорка гальванизированная финишем стальная c СТРАНИЦЫ направляет датчик 12 для железных каркасов
Спецификации
Номер модели :
ES-520
Место происхождения :
Китай
Количество минимального заказа :
100 ПК
Условия оплаты :
L/C, T/T
Способность поставки :
10000 ПК/день
Срок поставки :
30 дней
Упаковывая детали :
Упакованный в пачках со сплетенной сумкой
Материал :
Сталь
Поверхностный финиш :
НАПРИМЕР /HDG/PG/Powder покрыло/простой/алюминий/нержавеющая сталь
Тип :
Тип c
Размер :
1-5/8» * 13/16" (41*21mm)
стандартные длины :
10" (3,05 m) & 20" (6,09 m)
Толщина :
12 ga (2.6mm)
Описание



® 1-5/8 ELECMAN» * 13/16" (41*21mm) гальванизировало стальной канал ES-520 распорки



Применения



ELECMAN® 1-5/8» * 13/16" (41*21mm) гальванизировало стальной канал ES-520 распорки основной компонент системы распорки поддержки, и прорезанный стальной устанавливая рельс используемый для делать железные каркасы и приспособления. Канал распорки изготовлен от гальванизированного стального листа (стали углерода) как стандарт, но на особенном запросе, мы также предлагаем каналы нержавеющей стали.



Особенности



Главное преимущество канала распорки в конструкцию что много вариантов доступных для быстро и легко соединяясь длины совместно и другие детали к каналу распорки, используя различные специализированные распорк-специфические крепежные детали и болты. Его можно собрать очень быстро с минимальными инструментами и только в меру натренированной работой, которая уменьшает цены значительно в много применений. Установку канала распорки также можно часто дорабатывать или добавлять-к относительно легко если нужно.



НАПРИМЕР распорка гальванизированная финишем стальная c СТРАНИЦЫ направляет датчик 12 для железных каркасов



Данные по спецификации

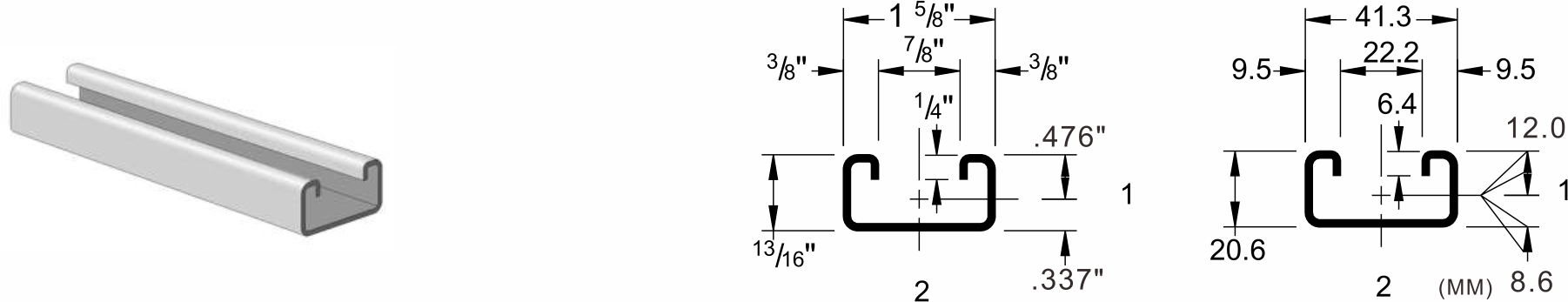

ELECMAN обеспечивает полноразмерное 1-5/8» * 13/16" (41*21mm) гальванизировало стальной канал ES-520 распорки.



Свойства раздела 1-1 ОСЬ 2-2 ОСЬ
Cat.# WT/FT ЗОНА IX Sx Rx Iy Sy Ry
LBS. SQ.IN. в ⁴ в ³ в в ⁴ в ³ в
ES-520 1,32 0,375 0,030 0,062 0,282 0,140 0,172 0,600



НАПРИМЕР распорка гальванизированная финишем стальная c СТРАНИЦЫ направляет датчик 12 для железных каркасов



Позволяемые нагрузки на пучки - пядь в дюймах
Cat.# СТРЕСС 24" 30" 36" 42" 48" 60" 72" 84" 96" 108" 120"
ES-520 1/240 530 420 350 300 260 210 175 150 130 120 105
500 320 220 160 125 80 55 40 30 25 20
НЕПОДВИЖНАЯ НАГРУЗКА 1.TOTAL в LBS.
линия 2.Upper МАКСИМАЛЬНА - ПОЗВОЛЯЕМАЯ РАВНОМЕРНАЯ НАГРУЗКА создавая напряжение на изгиб 25000 PSI о X-оси основанной на ПРОСТОМ состоянии ЛУЧА.
линия 3.Lower показывает ПОЛНУЮ РАВНОМЕРНУЮ НАГРУЗКУ которая производит отклонение 1/240th из ПЯДИ (т.е.: ½. Def. для 120" пядь)
значения 4.Multiply в верхней линии 0,5 для того чтобы получить ПОЗВОЛЯЕМУЮ РАЗБИВОЧНУЮ СОСРЕДОТОЧЕННУЮ НАГРУЗКУ на стрессе 25000 PSI. Отклонение 0,8.
Нагрузка 5.* ограничиваемая ножницами сварной точки.
6.For пробило канал, уменьшает для того чтобы сварить предельные нагрузки 0,75 должным до 4" дистанционирование сварки.
7. нагрузка *** контролируемая расчетным напряжением 25 000 PSI.



Позволяемые нагрузки столбца - неподдержанная высота столбца в дюймах
Cat.# 24" 30" 36" 42" 48" 60" 72" 84" 96" 108" 120"
ES-520 5600 4960 4280 3595 2940 1895 *** *** *** *** ***

1. НАГРУЗКИ СТОЛБЦА позволяемые аксиальные нагрузки приложенные на центроиде раздела. Нагрузки приложенные на стороне слота необходимо уменьшить для ексцентриситета.

2. ПОЗВОЛЯЕМЫЕ показанные НАГРУЗКИ СТОЛБЦА основаны на практике фактора действительной длины K=0.8 стандартной проектируя необходимы для оценки других условий.



НАПРИМЕР распорка гальванизированная финишем стальная c СТРАНИЦЫ направляет датчик 12 для железных каркасов



Пакуя информация



Упаковка настолько важная, хорошая упаковка может помочь клиентам улучшить новый образ, хороший паковать также может помочь клиентам запасти продукты хорошо на более длинное время. Каналы распорки ELECMAN® обычно упакованы в пачках, небольших пачках или большие пачки оба доступны. ELECMAN может следовать всеми пакуя требованиями клиентов.
