Электрическая гальванизированная стальная система 41 x 22 канала распорки GI
Электрическая гальванизированная стальная система 41 x 22 канала распорки GI
Спецификации
Номер модели :
ES-450
Место происхождения :
Китай
Количество минимального заказа :
100 ПК
Условия оплаты :
L/C, T/T
Способность поставки :
10000 ПК/день
Срок поставки :
30 дней
Упаковывая детали :
Упакованный в пачках со сплетенной сумкой
Материал :
Сталь (Q235)
Поверхностный финиш :
СТРАНИЦА/HDG/НАПРИМЕР/порошок покрыла/простой/алюминий/нержавеющая сталь
Тип :
простой тип
Размер :
1-5/8» * 7/8" (41*22mm)
стандартные длины :
10" (3,05 m) & 20" (6,09 m)
Толщина :
12 ga (2.6mm)
Описание



® 1-5/8 ELECMAN» * 7/8" (41*22mm) гальванизировало стальной канал ES-450 распорки



Применения



ELECMAN® 1-5/8» * 7/8" (41*22mm) гальванизировало стальной канал ES-450 распорки унифицированная сформированная структурная система используемая в конструкции и электрических индустриях для светлой структурной поддержки, часто для поддерживая проводки, трубопровода, или механических компонентов как кондиционирование воздуха или системы вентиляции.



Особенности



Главное преимущество канала распорки в конструкцию что много вариантов доступных для быстро и легко соединяясь длины совместно и другие детали к каналу распорки, используя различные специализированные распорк-специфические крепежные детали и болты. Его можно собрать очень быстро с минимальными инструментами и только в меру натренированной работой, которая уменьшает цены значительно в много применений. Установку канала распорки также можно часто дорабатывать или добавлять-к относительно легко если нужно.



Электрическая гальванизированная стальная система 41 x 22 канала распорки GI

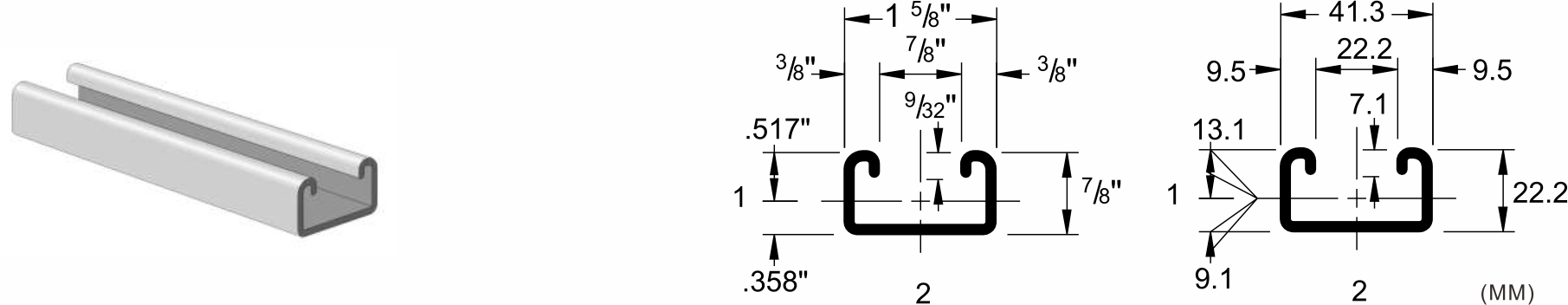

Данные по спецификации



ELECMAN обеспечивает полноразмерное 1-5/8» * 7/8" (41*22mm) гальванизировало стальной канал ES-450 распорки.



Свойства раздела 1-1 ОСЬ 2-2 ОСЬ
Cat.# WT/FT ЗОНА IX Sx Rx Iy Sy Ry
LBS. SQ.IN. в ⁴ в ³ в в ⁴ в ³ в
ES-450 1,35 0,400 0,037 0,073 0,305 0,146 0,180 0,603



Электрическая гальванизированная стальная система 41 x 22 канала распорки GI



Позволяемые нагрузки на пучки - пядь в дюймах
Cat.# СТРЕСС 24" 30" 36" 42" 48" 60" 72" 84" 96" 108" 120"
ES-450 1/240 600 480 400 340 300 240 200 170 150 130 120
*** 400 270 201 150 100 70 50 40 30 25
НЕПОДВИЖНАЯ НАГРУЗКА 1.TOTAL в LBS.
линия 2.Upper МАКСИМАЛЬНА - ПОЗВОЛЯЕМАЯ РАВНОМЕРНАЯ НАГРУЗКА создавая напряжение на изгиб 25000 PSI о X-оси основанной на ПРОСТОМ состоянии ЛУЧА.
линия 3.Lower показывает ПОЛНУЮ РАВНОМЕРНУЮ НАГРУЗКУ которая производит отклонение 1/240th из ПЯДИ (т.е.: ½. Def. для 120" пядь)
значения 4.Multiply в верхней линии 0,5 для того чтобы получить ПОЗВОЛЯЕМУЮ РАЗБИВОЧНУЮ СОСРЕДОТОЧЕННУЮ НАГРУЗКУ на стрессе 25000 PSI. Отклонение 0,8.
Нагрузка 5.* ограничиваемая ножницами сварной точки.
6.For пробило канал, уменьшает для того чтобы сварить предельные нагрузки 0,75 должным до 4" дистанционирование сварки.
7. нагрузка *** контролируемая расчетным напряжением 25 000 PSI.



Позволяемые нагрузки столбца - неподдержанная высота столбца в дюймах
Cat.# 24" 30" 36" 42" 48" 60" 72" 84" 96" 108" 120"
ES-450 5965 5390 4755 4100 3450 2305 1600 *** *** *** ***

1. НАГРУЗКИ СТОЛБЦА позволяемые аксиальные нагрузки приложенные на центроиде раздела. Нагрузки приложенные на стороне слота необходимо уменьшить для ексцентриситета.

2. ПОЗВОЛЯЕМЫЕ показанные НАГРУЗКИ СТОЛБЦА основаны на практике фактора действительной длины K=0.8 стандартной проектируя необходимы для оценки других условий.



Электрическая гальванизированная стальная система 41 x 22 канала распорки GI



Пакуя информация



Упаковка настолько важная, хорошая упаковка может помочь клиентам улучшить новый образ, хороший паковать также может помочь клиентам запасти продукты хорошо на более длинное время. Каналы распорки ELECMAN® обычно упакованы в пачках, небольших пачках или большие пачки оба доступны. ELECMAN может следовать всеми пакуя требованиями клиентов.
