41 x 44 электрических гальванизированных стальных канала c распорки 2.6mm
41 x 44 электрических гальванизированных стальных канала c распорки 2.6mm
Спецификации
Номер модели :
ES-451
Место происхождения :
Китай
Количество минимального заказа :
100 ПК
Условия оплаты :
L/C, T/T
Способность поставки :
10000 ПК/день
Срок поставки :
30 дней
Упаковывая детали :
Упакованный в пачках со сплетенной сумкой
Материал :
Сталь
Поверхностный финиш :
НАПРИМЕР /HDG/PG/Powder покрыло/простой/алюминий/нержавеющая сталь
Тип :
Тип c
Размер :
1-5/8» * 1-3/4» (41*44mm)
стандартные длины :
10" (3,05 m) & 20" (6,09 m)
Толщина :
12 ga (2.6mm)
Описание



® 1-5/8 ELECMAN» * 1-3/4» (41*44mm) гальванизировало стальной канал ES-451 распорки



Применения



ELECMAN® 1-5/8» * 1-3/4» (41*44mm) гальванизировало стальной канал ES-451 распорки много вариантов доступных для быстро и легко соединяясь длины совместно и другие детали к каналу распорки, используя различные специализированные распорк-специфические крепежные детали и болты. Его можно собрать очень быстро с минимальными инструментами и только в меру натренированной работой, которая уменьшает цены значительно в много применений. Установку канала распорки также можно часто дорабатывать или добавлять-к относительно легко если нужно.



Особенности



Главное преимущество канала распорки в конструкцию что много вариантов доступных для быстро и легко соединяясь длины совместно и другие детали к каналу распорки, используя различные специализированные распорк-специфические крепежные детали и болты. Его можно собрать очень быстро с минимальными инструментами и только в меру натренированной работой, которая уменьшает цены значительно в много применений. Установку канала распорки также можно часто дорабатывать или добавлять-к относительно легко если нужно.



41 x 44 электрических гальванизированных стальных канала c распорки 2.6mm

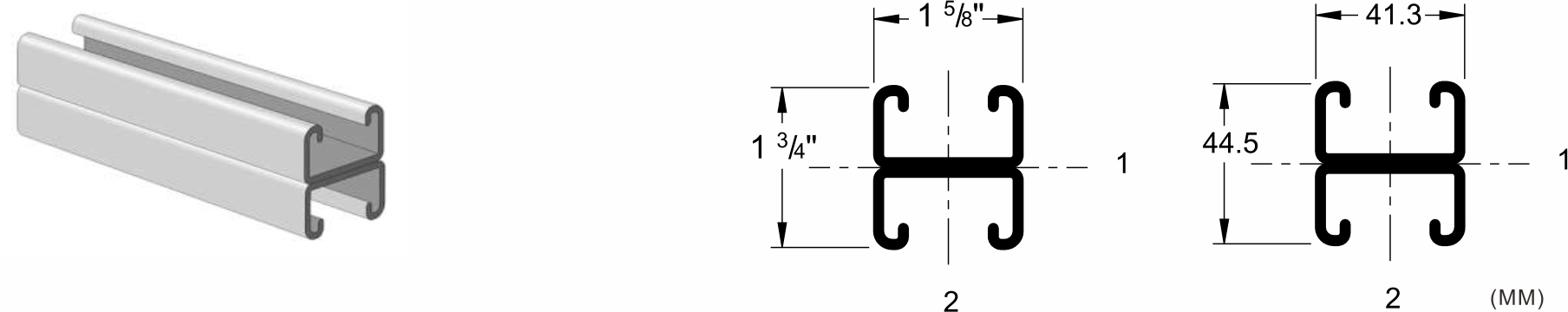

Данные по спецификации



ELECMAN обеспечивает полноразмерное 1-5/8» * 1-3/4» (41*44mm) гальванизировало стальной канал ES-451 распорки.



Свойства раздела 1-1 ОСЬ 2-2 ОСЬ
Cat.# WT/FT ЗОНА IX Sx Rx Iy Sy Ry
LBS. SQ.IN. в ⁴ в ³ в в ⁴ в ³ в
ES-451 2,70 0,800 0,183 0,208 0,475 0,294 0,360 0,603



41 x 44 электрических гальванизированных стальных канала c распорки 2.6mm



Позволяемые нагрузки на пучки - пядь в дюймах
Cat.# СТРЕСС 24" 30" 36" 42" 48" 60" 72" 84" 96" 108" 120"
ES-451 1/240 1380 1380 1160 995 870 695 580 500 435 385 350
*** *** *** *** 765 490 340 250 190 150 12
НЕПОДВИЖНАЯ НАГРУЗКА 1.TOTAL в LBS.
линия 2.Upper МАКСИМАЛЬНА - ПОЗВОЛЯЕМАЯ РАВНОМЕРНАЯ НАГРУЗКА создавая напряжение на изгиб 25000 PSI о X-оси основанной на ПРОСТОМ состоянии ЛУЧА.
линия 3.Lower показывает ПОЛНУЮ РАВНОМЕРНУЮ НАГРУЗКУ которая производит отклонение 1/240th из ПЯДИ (т.е.: ½. Def. для 120" пядь)
значения 4.Multiply в верхней линии 0,5 для того чтобы получить ПОЗВОЛЯЕМУЮ РАЗБИВОЧНУЮ СОСРЕДОТОЧЕННУЮ НАГРУЗКУ на стрессе 25000 PSI. Отклонение 0,8.
Нагрузка 5.* ограничиваемая ножницами сварной точки.
6.For пробило канал, уменьшает для того чтобы сварить предельные нагрузки 0,75 должным до 4" дистанционирование сварки.
7. нагрузка *** контролируемая расчетным напряжением 25 000 PSI.



Позволяемые нагрузки столбца - неподдержанная высота столбца в дюймах
Cat.# 24" 30" 36" 42" 48" 60" 72" 84" 96" 108" 120"
ES-451 5965 5390 4755 11325 10535 8855 1760 5570 4265 3370 ***

1. НАГРУЗКИ СТОЛБЦА позволяемые аксиальные нагрузки приложенные на центроиде раздела. Нагрузки приложенные на стороне слота необходимо уменьшить для ексцентриситета.

2. ПОЗВОЛЯЕМЫЕ показанные НАГРУЗКИ СТОЛБЦА основаны на практике фактора действительной длины K=0.8 стандартной проектируя необходимы для оценки других условий.



41 x 44 электрических гальванизированных стальных канала c распорки 2.6mm



Пакуя информация



Упаковка настолько важная, хорошая упаковка может помочь клиентам улучшить новый образ, хороший паковать также может помочь клиентам запасти продукты хорошо на более длинное время. Каналы распорки ELECMAN® обычно упакованы в пачках, небольших пачках или большие пачки оба доступны. ELECMAN может следовать всеми пакуя требованиями клиентов.



41 x 44 электрических гальванизированных стальных канала c распорки 2.6mm



41 x 44 электрических гальванизированных стальных канала c распорки 2.6mm
