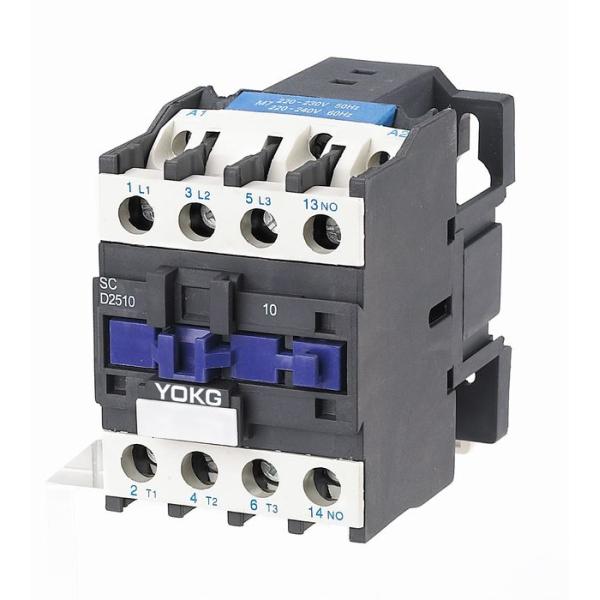

контактор Ac рельса Din 40A магнитный 3 поляка участка электрических 3

Применение:

Контактор AC серии SC (hereinafter контактор) соответствующий для использования в цепях до расклассифицированного AC напряжения тока 690V 50 HZ или 60 HZ, расклассифицированного течения до 95A, для делать, ломая, часто начиная & контролируя мотор AC. Совмещенный с термальным реле, это будет электромагнитным стартером для защиты цепей перегрузки.

Этот контактор серии исполняет с GB 14048, IEC60947-4-1

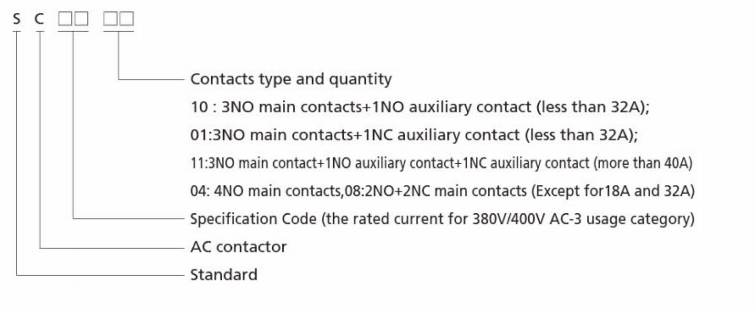

Модель и причастность:

Основные параметры и техническое представление:

Условие деятельности и установки:

Температура окружающего воздуха: -5℃--+40℃ и среднее не больше чем +35℃ в течение 24 часов;

Высота: ≤ 2000m;

Условие воздуха: когда самая высокая температура +40℃, относительная влажность воздуха нет до 50%, но более высокая влажность позволена на более низкой температуре. Подобие, влажность 90% на 20℃. Конденсатная роса должна быть рассмотрена когда на более низкой температуре;

Степень загрязнения: Класс 3

Категория установки: III

Степень защиты: IP20

Условие установки: угол градиента между стороной установки и вертикальной стороной не должен быть больше чем ±5℃

Удар и vibrattion: контактор необходимо установить и работать в данных обстоятельствах никаких очевидных трясти, удара и вибрации.

Характеристика структуры:

Его можно установить с вспомогательными контактами блоком, реле времени и настоящ-ограниченным блоком контактов, и термальным реле, тогда для того чтобы быть другими производными продуктами;

Этот контактор серии имеет небольшой том, облегченный, меньше потери электропитания, длинную жизнь и сейф и надежности etc;

Контактор можно оборудовать с вспомогательным контактом 1NO или вспомогательным контактом 1NC (более менее чем 32A), и контактом 1NO вспомогательным contact+1NC вспомогательным (больше чем 40A). К тому же, его можно оборудовать с вспомогательным блоком контактора F4 (2blocks или 4blocks);

В дополнение к винту пользы, который нужно установить, контактор можно затянуть со стандартным устанавливая рельсом 35mm (sc09~95) и стандартным устанавливая рельсом 75mm (SC40~95)

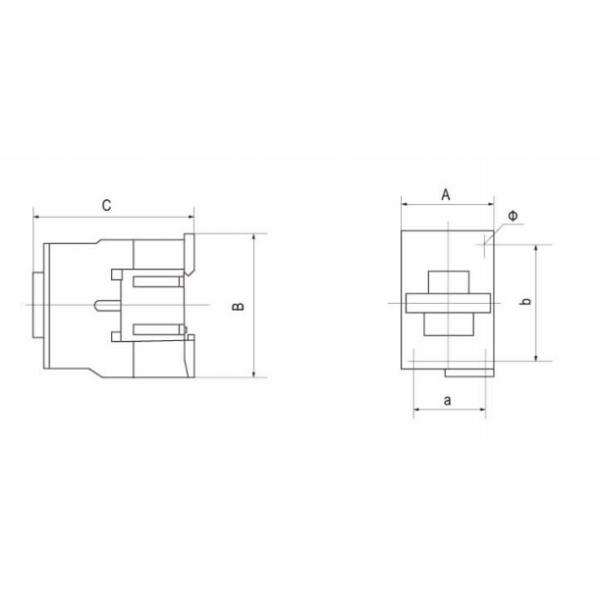

Размер установки:
