ИЭК60061 - датчик крышки лампы 3 Г5 пойдите не пойти датчик 7006 - 46А и 7006 -46 с сертификатом КОНСЕРВНЫХ БАНОК

Идет датчик для крышки Би-штыря на законченных лампах Г5 (7006-46А-3)

Г5 идут датчик конструированы согласно ИЭК60061-3 стандартной диаграмме 7006-46А-3, они делали нержавеющей стали и каждого одного оборудованных с поверочным сертификатом третьей стороны КНАС который принял лабораторией ИСО17025.

Цель: проверить дименсиионс е максимальные, ф МИН., ф максимальный. И совмещенные диаметр штыря и смещение штырей (включая хозяйничанный) крышек Г5 би-штыря на законченных лампах.

Испытывать: Штыри крышек на законченных лампах войдут датчик на поверхность о и, когда полно введенный. Поверхности крышки и датчика контактируют.

В этом положении концы штырей будут копланарны с или проект за поверхностью кс, но не запроектируют за поверхностью И.

Каждый индивидуальный штырь впишет отверстие е1 на поверхность о до тех пор пока сторона крышки и поверхность датчика не контактируют.

«Пойдите» и «не пойти датчик» для унмоунтед датчика Г5 Би-штыря (7006-46-3)

Цель: Проверить размеры е МИН., е максимальный, ф МИН., г максимальный, х максимальный. И совмещенные диаметр штыря и смещение штырей (включая боссы) унмоунтед би-штыря покрывают Г5.

Испытывать: Штыри крышки войдут датчик на поверхность о и после этого полно введенный, поверхности крышки и датчик контактируют. В этом положении концы штырей будут копланарны с или проект за поверхностью кс. Каждый индивидуальный штырь впишет отверстие е2 до тех пор пока босс штыря и поверхность датчика не контактируют, но они не впишет отверстие е1. Босс индивидуального штыря не впишет отверстие б на поверхность о до тех пор пока поверхности крышки и контакта датчика.

Изображение:

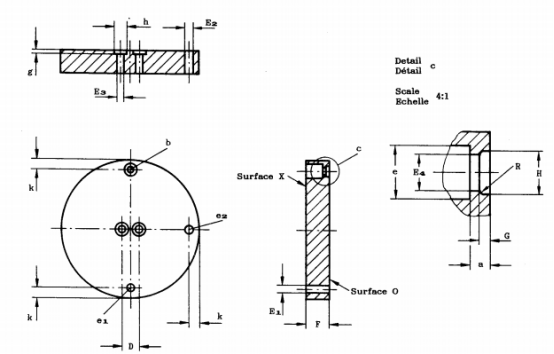

7006-46А-3

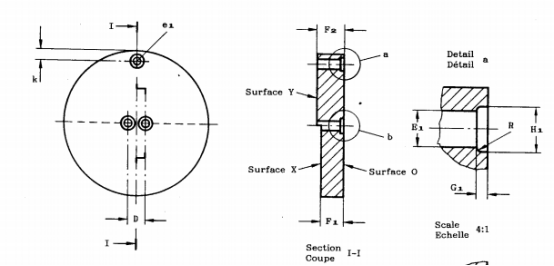

7006-46-3

Список:
