Испытательное оборудование ИЭК61000-4-2 ЭМК, генератор электростатической разрядки 20 КВ
Испытательное оборудование ИЭК61000-4-2 ЭМК, генератор электростатической разрядки 20 КВ
Испытательное оборудование ИЭК61000-4-2 ЭМК, генератор электростатической разрядки 20 КВ
Испытательное оборудование ИЭК61000-4-2 ЭМК, генератор электростатической разрядки 20 КВ
Испытательное оборудование ИЭК61000-4-2 ЭМК, генератор электростатической разрядки 20 КВ
Испытательное оборудование ИЭК61000-4-2 ЭМК, генератор электростатической разрядки 20 КВ
Спецификации
Номер модели :
ЭСД-2000
Место происхождения :
Китай
Количество минимального заказа :
1SET
Термины компенсации :
T / T, Western Union, MoneyGram
Срок поставки :
15 рабочих дней
Упаковывая детали :
коробка
стандарт :
ИЭК61000-4-2
Выход напряжения :
20КВ или 30КВ для опционного
Условие :
Новые
Гарантия :
12 месяцев
Система управления :
Экран касания PLC
отгрузки :
курьерским
Работая сила :
Одиночное АК85~265В, 50/60Хз
Размерности :
250×210×130мм
Описание

Генератор электростатической разрядки испытательного оборудования 20KV IEC61000-4-2 EMC
1. Введение
Генератор ESD-2000/2005 ESD совершенно соотвествовать IEC61000-4-2. Максимальныйо выпуск продукции напряжение тока может достигнуть 20KV (ESD-2000)/3KV (ESD-2005), и имеет особенности компактной текстуры, множественных функций и легкой деятельности, консервной банки приложенной к большинств радиотехнической аппаратуре для испытания ESD, как чернь, ПК, MP4, цифровое ТВ, переходник силы, Li-батарея, электрическая игрушка, освещение СИД, корабль электронный, третбан и etc.

2. Спецификация

Модель ESD-2005 ESD-2000
Напряжение тока выхода 0.5~30kV±3% 0.1~20kV±3%
Полярность Положительный, отрицательный
Режим Trigging ОПРЕДЕЛИТЕ, СОСЧИТАЙТЕ, 20PPS, *
Режим разрядки Разрядка воздуха, разрядка контакта
Интервал разрядки 0.1~9.9s (режим 0.05S @ 20pps)
Номера разрядки 0~999
Емкость накопления энергии 150pF±10%
Разрядное сопротивление: 330Ω±10%
разрядный электрод Конический разрядный электрод контакта и сферически разрядный электрод воздуха
Разрядное напряжение воздуха держит время Больше чем 5S
Рабочая Среда Температура окружающей среды: влажность 10℃~35℃: 30%~60%
Сила Одиночное AC85~265V, 50/60Hz
Размер и вес 250×210×130mm) (D×W×H/4kg


3. Параметр тарировки
Напряжение тока выхода

показывающ напряжение тока (KV) Техническое необходимое (KV) Измеренное напряжение тока (KV)
2 1.9~2.1 1,94
4 3.8~4.2 3,87
8 7.6~8.4 7,84
15 14.25~15.75 14,7
-2 -2.1~-1.9 -1,93
-4 -4.2~-3.8 -3,94
-8 -8.4~-7.6 -7,96
-15 -15.75~-14.25 -15,0


Форма волны

B C D E F G H Я
2 7,84 6.75~8.25 4,04 2.8~5.2 1,76 1.4~2.6 0,74 0.7~1
4 15,6 13.5~16.5 8,40 5.6~10.4 3,40 2.8~5.2 0,74 0.7~1
6 23,4 20.25~24.75 12,7 8.4~15..6 4,80 4.2~7.8 0,74 0.7~1
8 30,9 27~33 17,1 11.2~20.8 6,20 5.6~10.4 0,74 0.7~1
-2 -7,76 -8.25~-6.75 -4,00 -5.2~-2.8 -1,76 -2.6~-1.4 0,74 0.7~1
-4 -15,6 -16.5~-13.5 -8,60 -10.4~-5.6 -3,30 -5.2~-2.8 0,74 0.7~1
-6 -23,4 -24.75~-20.25 -12,8 -15.6~-8.4 -4,80 -7.8~-4.2 0,74 0.7~1
-8 -31,0 -33~-27 -17,2 -20.8~-11.2 -6,10 -10.4~-5.6 0,74 0.7~1

: Показывающ напряжение тока (KV)
B: Первое пиковое настоящее (a)
C: Техническое необходимо для первое пиковое настоящего (a)
D: Настоящее @30ns (a)
E: Техническое необходимо для настоящего @30ns (a)
F: Настоящее @60ns (a)
G: Техническое необходимо для настоящего @60ns (a)
H: Измеренное значение временени восхода (ns)
Я: Технический потребовал на временя восхода (ns)

Изображение:

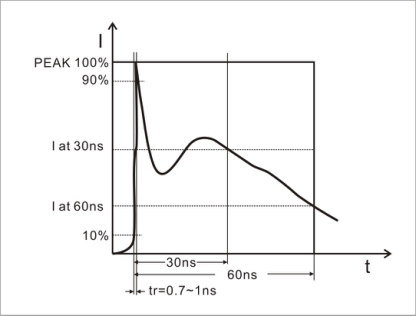

Форма волны разряда тока контакта
Испытательное оборудование ИЭК61000-4-2 ЭМК, генератор электростатической разрядки 20 КВ
