Камера типа IEC60529 водонепроницаемое оборудование для испытаний IP для испытаний IPX1/2, IPX3/4 и IPX5/6

1Функция комплексной испытательной камеры

Камерное оборудование, интегрированное с капельной коробкой для испытаний IPX1 и IPX2, колеблющейся трубкой R600 для испытаний IPX3 и IPX4 и сосудами реактивного шланга для испытаний IPX5 и IPX6.Основной функцией этого оборудования является испытание физических и других сопутствующих свойств электронных и электрических изделий., лампы, электрические шкафы, электрические компоненты, автомобили, мотоциклы и их части в симулированных условиях дождливого климата.проверка используется для определения соответствия производительности продукции требованиям IPX1, IPX2, IPX3, IPX4, IPX5 и IPX6K, чтобы облегчить разработку, улучшение, проверку и заводскую инспекцию продукции.

2. Применение

Наружное освещение, бытовая техника, автозапчасти и другие электронные устройства.

3. Стандарт Соответствует

IEC60529:1989 +A1:1999 +A2: 2013пункты 14.2.1 и 14.2.2- Четырнадцать.2.3 и 14.2.4- Четырнадцать.2.5 и 14.2.6.

1) Для испытаний IPX1 и IPX2 диафрагма сопла составляет Φ0,4 мм, расстояние от сопла капельного сопла составляет 20 мм. Испытание IPX1 требует, чтобы капельная вода (капли, падающие вертикально) не оказывала вредного воздействия,длительность испытания: 10 минут, что эквивалентно 1 мм/мин. Испытание IPX2 требует, чтобы вертикально капающая вода не оказывала вредного воздействия, когда корпус наклонен под углом до 15° от его нормального положения,длительность испытания: 10 минут (2,5 минуты в каждом из 4 фиксированных положений наклона), вода эквивалентна 3 мм/мин.

2) Для испытания IPX3 осциллирующая трубка имеет отверстия для распыливания по дуге 60⁰с обеих сторон центральной точки (другие отверстия блокируются), общая пропускная способность регулируется в соответствии со стандартными требованиями, испытываемый корпус помещается в центральную точку полукруга,трубка колеблется под углом 120⁰, 60⁰по обе стороны вертикали время для одного полного колебания (2*120⁰Продолжительность испытания составляет 5 минут.

Для испытания IPX4 осциллирующая трубка имеет отверстия для распыления по всему 180° полукруга, общая скорость потока регулируется в соответствии со стандартом и измеряется потокометром.Трубка колеблется под углом почти 360⁰, 180⁰по обе стороны вертикали, и время для одного полного колебания (2*360⁰Продолжительность теста составляет 10 минут.

3) IPX5 Водные струи. Вода, проецируемая на корпус со всех направлений через сопла (6,3 мм), не должна оказывать вредного воздействия. Продолжительность испытания: не менее 15 минут, объем: 12,5 литра в минуту.давление 30 кПа на расстоянии 3 м.
Для IPX6 Мощные струи воды, Вода, проецируемая мощными струями (12,5 мм сосуда) против корпуса из любого направления, не должна оказывать вредного воздействия.давление 100 кПа на расстоянии 3 м.100 до 150 мм

4.Параметры

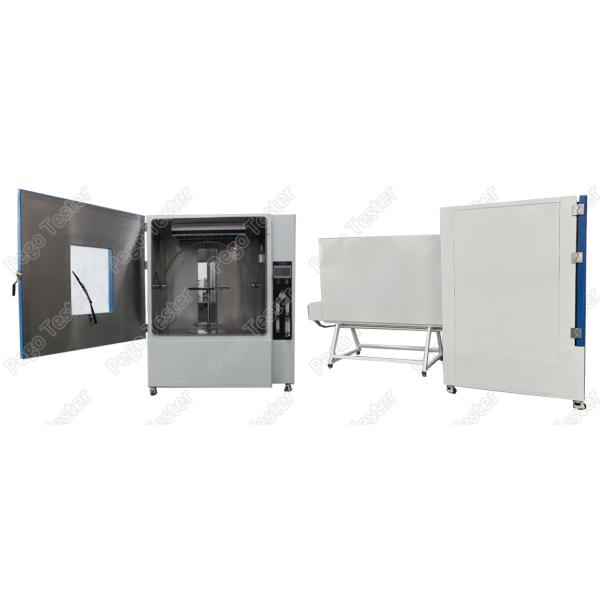

5Выставка продукции
