IEC 62196-1 Испытательный прибор для проверки повреждения проводников VE с 10 об/мин

1- внедрение устройства для проверки повреждений проводников ВЭ:
Устройство для проверки повреждений проводников электроэнергии разработано таким образом, чтобы соответствовать требованиям испытаний IEC 62196-1 пункт 13.3 фигура 12, IEC 60884-1:2022 пункт 12.2.5 и на рисунке 13, пункт 12 IEC60669-1.2.5 и на рисунке 9, пункт 6 IEC62052-31.9.7.3 (для испытаний на изгиб) Устройство имеет конструкцию с винтом на проводнике, оно состоит из корпуса, массы, корпуса и т.д. Количество испытаний может быть предварительно определено до использования, когда установленные испытательные сроки достигнуты,Устройство автоматически останавливается и сигнализирует.Прибор используется для проверки, способен ли терминал с винтовой или безвинтовой застежкой выдерживать механические нагрузки при нормальном использовании.и оценивать, соответствуют ли конструкция и конструкция терминала зажима винтом требованиям не причинять чрезмерного ущерба проводнику при зажимании проводника.

Метод испытания:

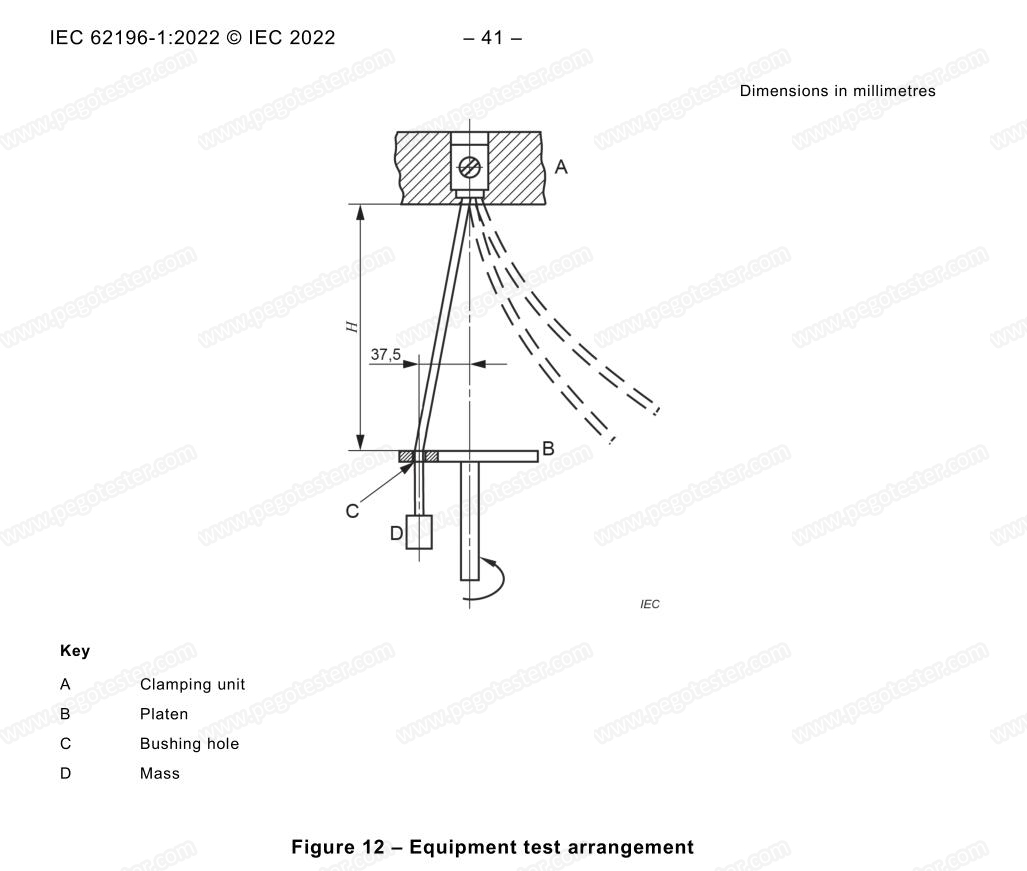

Конец проводника проходит через соответствующий размер буши в пластинке, расположенной на высоте H ниже аксессуара, как показано в таблице 3. Буши размещены в горизонтальной плоскости,таким образом, что его центральная линия описывает круг диаметром 75 мм, концентричный с центром зажимательного устройства в горизонтальной плоскости.
Расстояние между ротком зажимательного устройства и верхней поверхностью корпуса должно быть в пределах 15 мм от высоты в таблице 3.извращение или вращение изоляционного проводникаМасса, указанная в таблице 3, подвешена от конца проводника.
Во время испытания проводник не должен выскользнуть из сцепления и не должен ломаться вблизи сцепления.
Терминалы не должны при этом повреждать проводник таким образом, чтобы он не подходил для дальнейшего использования.


2. Спецификация аппарата для проверки повреждений проводников электромобилей:

Таблица 3 - Значения изгиба при испытании механической нагрузки


3Цифры:
