Конструктивные особенности

Материалы (к DIN24960)

Работая пределы


Давление: Mpa ≤ 0,6

Температура: - 20~150℃

Скорости: ≤ 10m/sec

Применения

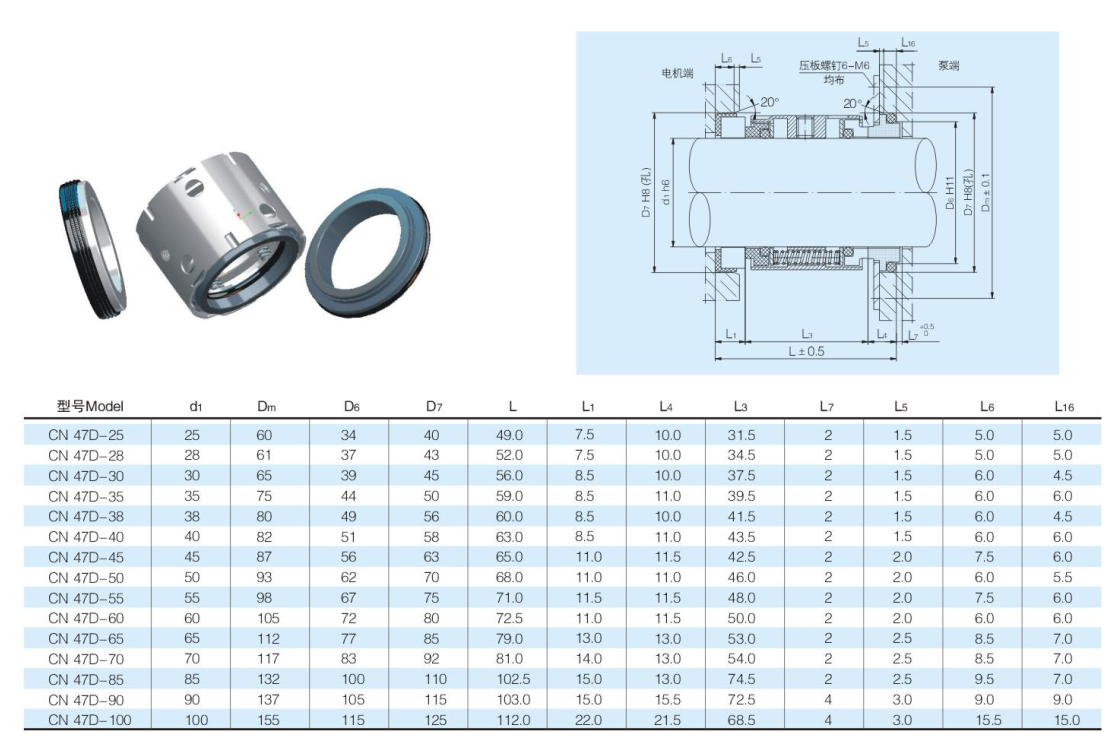

Данные по размера

Меры предосторожности установки

1. Собрание должно быть чисто и ровно. Части механических уплотнений, родственные части машин и оборудование, инструменты, смазывая масло (тавот), обтирают материалы (хлопчатобумажную пряжу, белую ткань, шелк, etc.) должны быть очень чисты. Герметизируя конечная грань динамического и статического кольца должна быть обтерта с белым шелком или мягкой марлей.

2. Уравновешивающ и скашивающ круги, скашивает как валы и крышки запаянного конца должны быть уравновешены ровно, и уместные округленные углы вала и крышек конца должны быть зашкурены и отполированы.

3. Во время установки, приложите масло турбины или масло l0 на двигая кольце и статическом кольце (особенно на крови конца уплотнения), вспомогательных кольце уплотнения, вале, и крышке конца для уменьшения трения, для того НОП не повредить уплотнение статического кольца. Конечные грани и вспомогательные уплотнения.

4. Соберите вспомогательное герметизируя кольцо.
1) резиновое вспомогательное уплотнение нельзя помыть с бензином или керосином для избежания запухания и деформации и преждевременного вызревания.

2) После того как колцеобразное уплотнение установлено на двигая собрание кольца или статическое собрание кольца, должно быть логически предотвратить его от быть переплетенным, так, что заусенец находится в поперечном сечении когда он в освободившееся государство. Колцеобразные уплотнения которые немножко грубы на заусенце можно использовать если этап заусенца 45o. Однако, должен быть позабочен в положении заусенцев. При нажатии компонента, одной стороны колцеобразного уплотнения и скольжения уплотнения (полость железы или уплотнения) по отношению к одину другого. В положении, она влияет на герметизируя влияние.

3) При нажатии собрания, предотвратите колцеобразное уплотнение от быть поврежденным. Основные формы повреждения падение, забоина, рему, скручиваемость и извив.

5. Отрегулируйте количество обжатия механического уплотнения согласно техническим требованиям. Для значения, см. руководство продукта. В противном случае, количество обжатия слишком большое, которое увеличивает специфическое давление на конечной грани и ускоряет ход носки конечной грани.

6. Статическое собрание кольца должно быть установлено в железу (или загерметизированную полость) используя прессу или сверля машину. Ни при каких условиях части или компоненты механического уплотнения были плотно сжаты. Отжатая поверхность должна быть покрыта с чистыми бумагой или тканью для избежания повредить запаянный конец.

7. После собирать двигая кольцо или статическое собрание кольца, отожмите кольцо компенсации вручную для проверки установлено ли оно на месте и ли оно гибкий; эластичный разделенный некоторые механические уплотнения, эластичное разделенное кольцо осев располагает кольцо компенсации) надежный располагать кольца (в.

8. Проверите соотвествует ли perpendicularity между запаянным концом и осью вала (или рукавом).

9. Руководство штыря анти--вращения статического компонента кольца должно быть точно. При нажатии статического компонента кольца, паз штыря компонента необходимо выровнять со штырем. После нажимать на месте, определены, что определяет расстояние от поверхности конца компонента до один конец загерметизированной полости ли оно на месте.

10. Затягивая крышки конца путем затягивать болты, используйте даже силу, симметрию, и заботу. Затяните его несколько времен. Не затяните его в одно время для избежания отклонения или даже задавливать статического кольца.

11. После того как двигая кольцо установлено, его необходимо обеспечить что оно может двинуть гибко в осевое направление на вале (прессе весна с двигая кольцом и после этого весна назад свободно).
