Трансформатор ферритового ядра ферритового тороидного ядра

Быстрая подробность:

• 1.Модель:Трансформерное ферритное ядро/изоляторное ферритное кольцо
• 2Номер части: V180322H
• 3Размер: ОД=17.42 мм ИД=9.53 мм Х=28.58 мм
• MOQ: 100 шт.

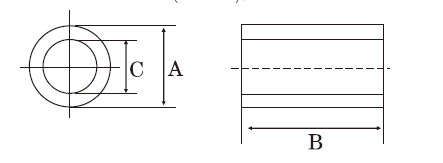

Размер (мм)

Описание:

Это кольцо из феррита, а не магнит.

Он обладает характеристиками изоляции вихревого тока, низкой проницаемости и сдерживающих помех.


Электрические характеристики

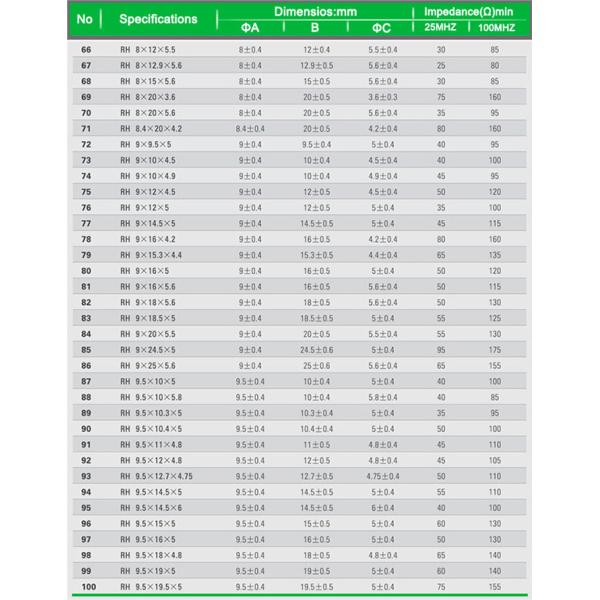

Спецификации:

Применение:

Широко используется в трансформаторах мощности, трансформаторах тока, трансформаторах приборов, индукторах, удушателях, балластах, стабилизаторах и регуляторах напряжения, трансформаторах сварки, широкополосных трансформаторах,фильтры, и т.д.

Как мы выбираем клип на ферритном ядре

При выборе клеевого ферритового ядра для подавления EMI необходимо учитывать несколько факторов, чтобы убедиться, что ядро эффективно для конкретного применения.

Диаметр кабеля: Выберите ферритное ядро, которое совместимо с диаметром кабеля или провода, на котором оно будет установлено.так что важно выбрать ядро, которое может надежно закрепиться на кабель, не будучи слишком свободным или слишком плотно.

Диапазон частот: определяется диапазон частот электромагнитных помех, которые необходимо подавлять.Различные материалы феррита и конструкции ядра оптимизированы для конкретных диапазонов частотВыберите ферритное ядро, которое подходит для диапазона частот EMI, который необходимо смягчить.

Материал и импеданс: Ферритовые ядра доступны в различных материалах и с различными характеристиками импеданса.Материал и импеданс ферритового ядра должны быть выбраны на основе типа EMI и импеданса кабеля или цепиБолее высокие импедансные ферритовые ядра более эффективны при подавлении высокочастотных ЭМИ.
