10A Быстро-на терминальном фильтре EMI одиночной фазы фильтра выхода для оборудования фитнеса
10A Быстро-на терминальном фильтре EMI одиночной фазы фильтра выхода для оборудования фитнеса
Спецификации
Номер модели :
ИБ12Д2-10А-К(р)
Место происхождения :
Китай
Количество минимального заказа :
200pcs
Условия оплаты :
T/T, L/C
Способность поставки :
60000 частей/месяц
Срок поставки :
5-8 день работы
Упаковывая детали :
56.5*28.5*22.5cm
Название продукта :
Фильтр одиночной фазы D2
Представление :
Основной фильтровать
Расклассифицированное напряжение тока :
11AVAC/250VAC
Расклассифицированное течение :
1А-50А
Частотная полоса :
150KHz-30MHz
Утечка настоящая :
≤0.5mA
Описание

Фильтр одиночной фазы фильтра EMI 115V/250V 1A~10A общецелевой для оборудования фитнеса



Фильтр одиночной фазы:



Спецификация фильтра EMI:



Деталь Общий фильтр одиночной фазы purepose
Модель YB12D2-10A-Q (R)
Передающая функция Низкопроходный
Тип пакета Поверхностный держатель
Номинальная разбивочная частота 10K-30MHZ
Вносимая потеря 60~90dB
Входное комплексное сопротивление 50Ω
Расклассифицированное напряжение тока 115VAC 250VAC
Расклассифицированное течение 1A~30A
Экологическая температура 40°C
Диапазон температур 25 / 085/21
Равочая частота 50/60HZ
Линия - - линия 1450VDC
Линия, который нужно смолоть 2250VDC
Максимальное течение утечки 115VAC/50HZ 0.5mA Макс
MOQ 500pcs
Цена USD1~2/Meter
Время выполнения будний день 5~15



Особенности:



-- Расклассифицированное течение можно предложить от 1 до 30 AMPS.


-- Различные выборы выхода как терминал винта M4, провод и терминальный блок.


-- Конструированный один фильтровать увеличенный этапом для предотвращения электропитания может произвести взаимодействие


-- Компактный размер можно приложить к различным ситуациям.


-- Разнообразие части и комбинации для встречи тестов EMC различного клиента



Типичные применения:



1. Электрический и радиотехническая аппаратура



2. Медицинское оборудование



3. Оборудование Datacom



4. Оборудование автоматизации работы офиса



Правило выставления фильтра EMI



YB 12 D2 - 10A - Q
| | |   |   |
Одиночная фаза Цепь Размер   Настоящий   Соединение выхода
  цепь 12:12 D2   6A: 6 amp   Q: быстро-на плате 250
        8A: 8 amp   W: провод
        10A: 10 amp   S: Терминалы волочения припоя

10A Быстро-на терминальном фильтре EMI одиночной фазы фильтра выхода для оборудования фитнеса*Q: Быстро-на 6.35x0.8mm 10A Быстро-на терминальном фильтре EMI одиночной фазы фильтра выхода для оборудования фитнеса s: припой 4.0x0.8mm 10A Быстро-на терминальном фильтре EMI одиночной фазы фильтра выхода для оборудования фитнеса w: UL1015 18awg



Таблица выбора фильтра:



Номер детали. Случай Расклассифицированные течения (a) Соединения выхода
YB12D2-1A D2 1 Быстро-на терминале
YB12D2-3A D2 3
YB12D2-6A D2 6 Провод
YB12D2-8A D2 8
YB12D2-10A D2 10 Терминалы волочения припоя

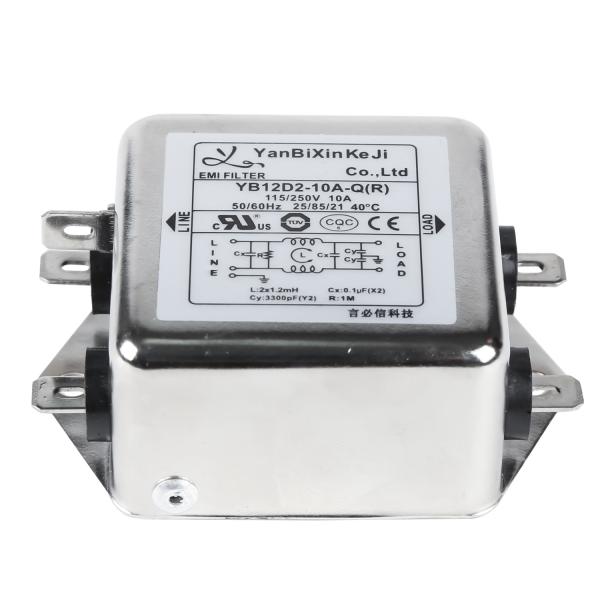

Изображение продукта YB12D2-10A-Q (r):



10A Быстро-на терминальном фильтре EMI одиночной фазы фильтра выхода для оборудования фитнеса

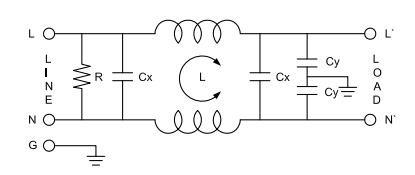

Электрическая схема:



10A Быстро-на терминальном фильтре EMI одиночной фазы фильтра выхода для оборудования фитнеса

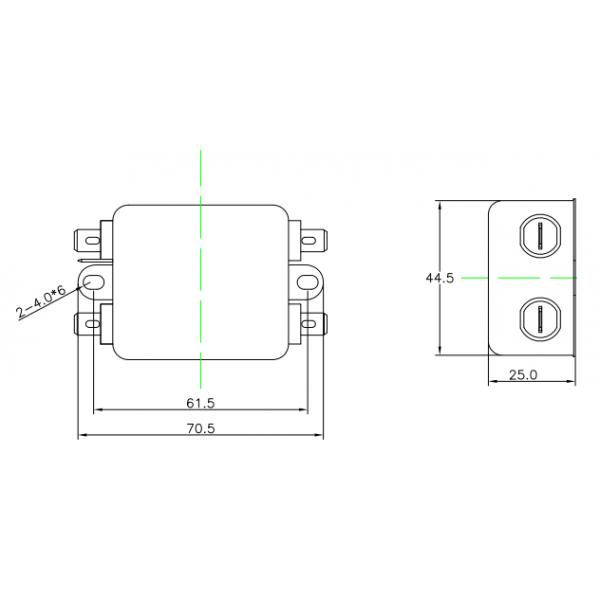

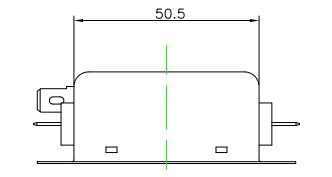

Механический размер (блок: mm)



10A Быстро-на терминальном фильтре EMI одиночной фазы фильтра выхода для оборудования фитнеса

10A Быстро-на терминальном фильтре EMI одиночной фазы фильтра выхода для оборудования фитнеса



Таблица вносимой потери (в системе 50ohm согласовывая IEC/CISPR No.17)



10A Быстро-на терминальном фильтре EMI одиночной фазы фильтра выхода для оборудования фитнеса



Другая серия фильтра EMI



Мы имеем самый полный ряд фильтров EMI, в дополнение к фильтру входа IEC и фильтр модуля входа силы, мы также имеем однофазные фильтры, трехфазные фильтры, особенные фильтры EM для доск ПК и так далее, свяжемся мы, мы имеем профессиональных техников для выбора правых фильтров EMI для вас, смотрим вперед к слышать от.



10A Быстро-на терминальном фильтре EMI одиночной фазы фильтра выхода для оборудования фитнеса
