Однофазный пластиковый корпус фильтр 10A компактный фильтр 115V / 250V
Однофазный пластиковый корпус фильтр 10A компактный фильтр 115V / 250V
Спецификации
Номер модели :
YB12D5-10A-S(P)
Место происхождения :
Китай
Минимальное количество заказа :
200 шт.
Условия оплаты :
T/T, L/C
Способность к поставкам :
60000 частей/месяц
Время доставки :
5-8 рабочих дней
Подробная информация об упаковке :
56.5*28.5*22.5cm
Наименование продукта :
Новый тип однофазного фильтра
Номинальное напряжение :
115V/250V
Номинальный ток :
10А
Частота работы :
50/60 Гц
Потеря вставки :
30-100 дБ
Применение :
Электронные оборудования
Описание

Однофазный пластиковый корпус фильтр 10A компактный фильтр 115V / 250V



YB-D серия пластиковый корпус EMI фильтр для линии электроснабжения 1A ~ 30A однофазный и компактный фильтр EMC



Одобрения:



Однофазный пластиковый корпус фильтр 10A компактный фильтр 115V / 250V  Однофазный пластиковый корпус фильтр 10A компактный фильтр 115V / 250V  Однофазный пластиковый корпус фильтр 10A компактный фильтр 115V / 250V   Однофазный пластиковый корпус фильтр 10A компактный фильтр 115V / 250V  Однофазный пластиковый корпус фильтр 10A компактный фильтр 115V / 250V



Техническая спецификация:



Положение YB12D5 однофазный фильтр
Модель YB12D5-10A-S(P)
Функция передачи Низкий проход
Тип упаковки Поверхностный монтаж
Номинальная частота центра 150K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 115В/250В
Номинальный ток 6 ~ 30А
Температура окружающей среды 40°C
Температурный диапазон 25 / 085 / 21
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC
Максимальный ток утечки 250VAC/60HZ Максимальная мощность 0,8mA



Особенности:



1. компактный размер может быть применен к различным ситуациям и установки DIN рельсов


2Легкая конструкция корпуса из пластика, включенная крышка терминального блока для обеспечения безопасности.



3Противопадная конструкция болтов делает установку более удобной.



4. Продукция по индивидуальным требованиям клиента



Типичные применения:



-- Электрическое и электронное оборудование



-- Медицинское оборудование



-- Компьютерное оборудование



-- Офисное автоматическое оборудование



Таблица выбора фильтра:



Модель No. Номинальный ток
@40°C
额定电流		 Варианты терминала*
выпускный способ		 Резистор кровотечения (необязательно) Ток утечки 250V/50Hz Электрическая схема
электрическая карта		 Номинальное напряжение ((V) 额定电压 Рабочая частота ((Hz) рабочая частота
型号

YB12D5-6A 6А S 1МΩ < 0,8 мА Фиг.1 115/250В
250VDC

50/60 Гц

ИЛИ
DC
YB12D5-10A 10А S 1МΩ
YB12D5-16A 16А S 1МΩ
YB12D5-20A 20А S 1МΩ
YB12D5-30A 30А S 1МΩ
YB21D5-6A 6А S / Фиг.2
YB21D5-10A 10А S /
YB21D5-16A 16А S /
YB24D5-6A 6А S / Фиг.3
YB24D5-10A 10А S /
YB24D5-16A 16А S /



Однофазный пластиковый корпус фильтр 10A компактный фильтр 115V / 250V* Q: быстро на 6,35x0,8 ммОднофазный пластиковый корпус фильтр 10A компактный фильтр 115V / 250VS: Шрубная лопаткаОднофазный пластиковый корпус фильтр 10A компактный фильтр 115V / 250VW: UL1015 18awg

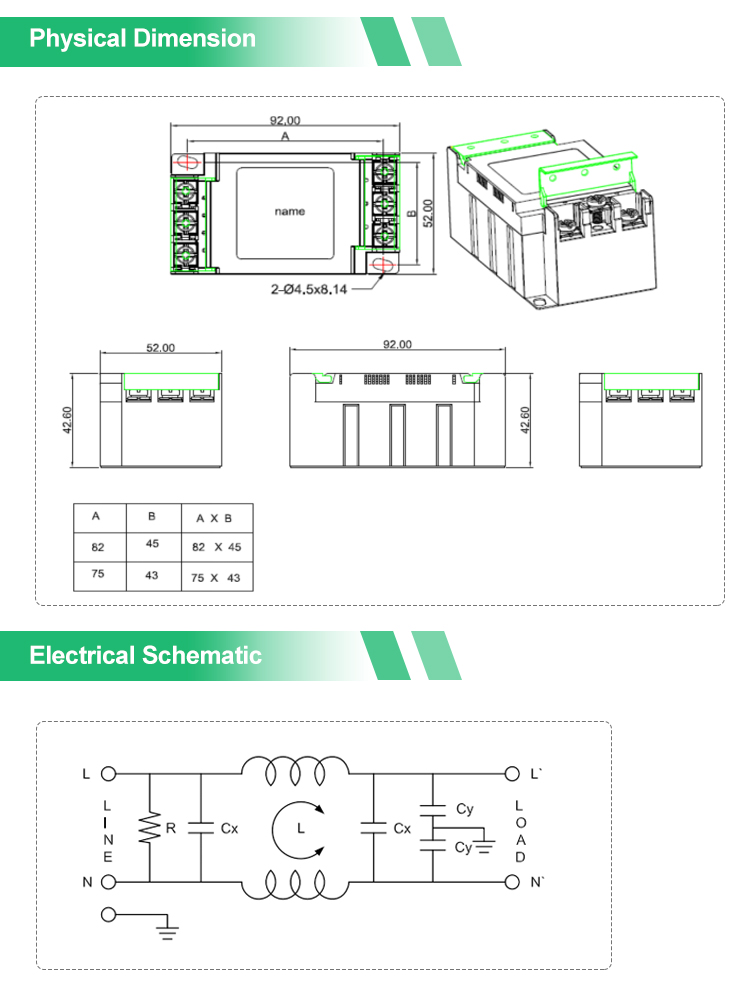

Электрическая схемаМеханические размеры (Единица: мм)



Однофазный пластиковый корпус фильтр 10A компактный фильтр 115V / 250V

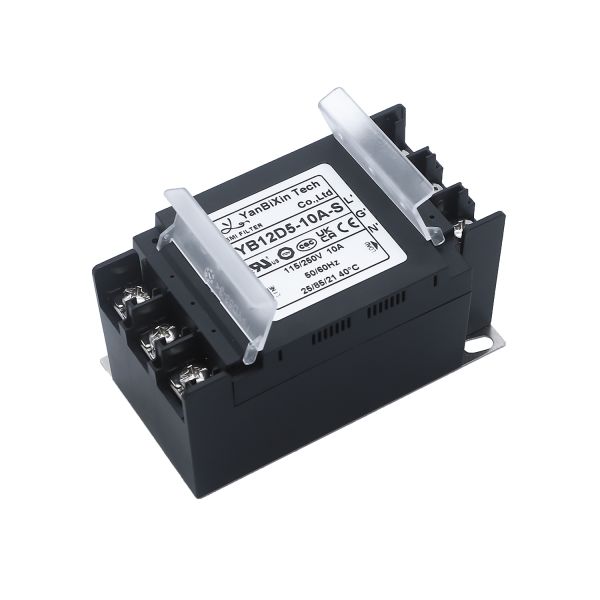

YB12D5-10A-S(P) Картина фильтра EMI:



Однофазный пластиковый корпус фильтр 10A компактный фильтр 115V / 250V


Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)



Однофазный пластиковый корпус фильтр 10A компактный фильтр 115V / 250V
