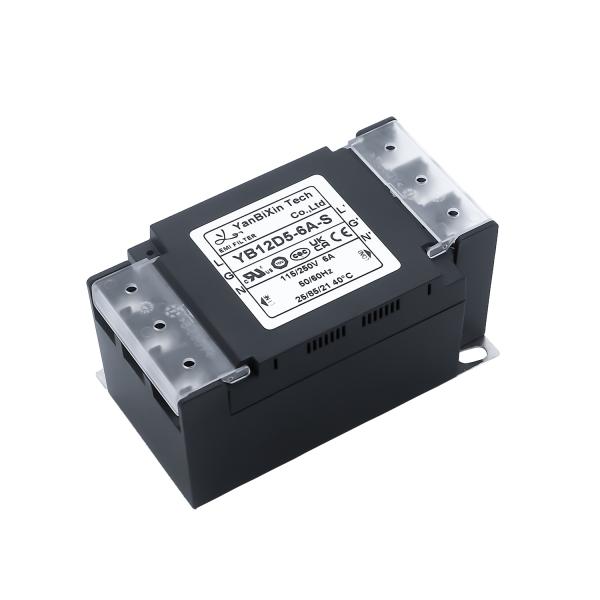

YBX Новый тип однофазного фильтра безопасный пластиковый корпус EMI/EMC фильтр с крышкой терминального блока
YBX Новый тип однофазного фильтра безопасный пластиковый корпус EMI/EMC фильтр с крышкой терминального блока
YBX Новый тип однофазного фильтра безопасный пластиковый корпус EMI/EMC фильтр с крышкой терминального блока
YBX Новый тип однофазного фильтра безопасный пластиковый корпус EMI/EMC фильтр с крышкой терминального блока
Спецификации
Номер модели :
YB12D5-6A-S(P)
Место происхождения :
Китай
Минимальное количество заказа :
200 шт.
Условия оплаты :
T/T, L/C
Способность к поставкам :
60000 частей/месяц
Время доставки :
5-8 рабочих дней
Подробная информация об упаковке :
56.5*28.5*22.5cm
Наименование продукта :
Черный пластиковый корпус фильтр питания
Номинальное напряжение :
115/250VAC
Номинальный ток :
6A ~ 30A
Номинальная центральная частота :
150KHZ~30MHZ
входное комплексное сопротивление :
50ohm
Тип упаковки :
Поверхностный монтаж
Описание

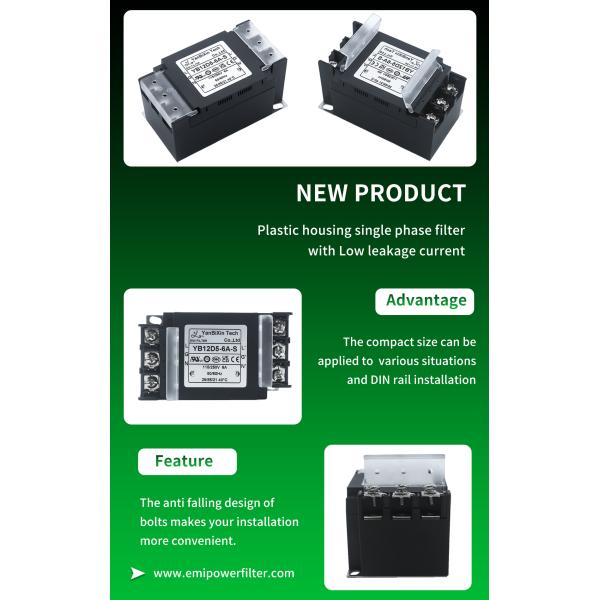

Однофазный пластиковый корпус фильтр 10A компактный фильтр 115V / 250V



1. компактный размер может быть применен к различным ситуациям и установки рельсов DIN
2Легкая конструкция корпуса из пластика, покрытие терминального блока включено для обеспечения безопасности.

3Противопадная конструкция болтов делает установку более удобной.

4. Продукция по индивидуальным требованиям клиента



Техническая спецификация:



Я...Смело YB12D5 однофазный фильтр
Модель YB12D5-6A-S(P)
Функция передачи Низкий проход
Тип упаковки Поверхностный монтаж
Номинальная частота центра 150K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 115В/250В
Номинальный ток 6 ~ 30А
Температура окружающей среды 40°C
Температурный диапазон 25 / 085 / 21
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC
Максимальный ток утечки 250VAC/60HZ Максимальная мощность 0,8mA



YBX Новый тип однофазного фильтра безопасный пластиковый корпус EMI/EMC фильтр с крышкой терминального блока

Особенности:



-- Номинальные токи от 1 до 30 А



-- Тип высокой затухания от 150 кГц до 1 МГц



-- Факультативные медицинские версии (((R5) тип)



Типичные применения:



-- Электрическое и электронное оборудование



-- Медицинское оборудование



-- Компьютерное оборудование



-- Офисное автоматическое оборудование



Таблица выбора фильтра:



Модель No. Номинальный ток
@40°C
额定电流		 Варианты терминала*
выпускный способ		 Резистор кровотечения (необязательно) Ток утечки 250V/50Hz Электрическая схема
электрическая карта		 Номинальное напряжение ((V) 额定电压 Рабочая частота ((Hz) рабочая частота
型号

YB12D5-6A 6А S 1МΩ < 0,8 мА Фиг.1 115/250В
250VDC

50/60 Гц

ИЛИ
DC
YB12D5-10A 10А S 1МΩ
YB12D5-16A 16А S 1МΩ
YB12D5-20A 20А S 1МΩ
YB12D5-30A 30А S 1МΩ
YB21D5-6A 6А S / Фиг.2
YB21D5-10A 10А S /
YB21D5-16A 16А S /
YB24D5-6A 6А S / Фиг.3
YB24D5-10A 10А S /
YB24D5-16A 16А S /



YBX Новый тип однофазного фильтра безопасный пластиковый корпус EMI/EMC фильтр с крышкой терминального блока* Q: быстро на 6,35x0,8 ммYBX Новый тип однофазного фильтра безопасный пластиковый корпус EMI/EMC фильтр с крышкой терминального блокаS: Шрубная лопаткаYBX Новый тип однофазного фильтра безопасный пластиковый корпус EMI/EMC фильтр с крышкой терминального блокаW: UL1015 18awg



Электрическая схемаМеханические размеры (Единица: мм)



YBX Новый тип однофазного фильтра безопасный пластиковый корпус EMI/EMC фильтр с крышкой терминального блока



YB12D5-6A-S(P) Фильтр EMI:



YBX Новый тип однофазного фильтра безопасный пластиковый корпус EMI/EMC фильтр с крышкой терминального блока






Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)



YBX Новый тип однофазного фильтра безопасный пластиковый корпус EMI/EMC фильтр с крышкой терминального блока
