YB12D4 Универсальный однофазный фильтр 1A ~ 10A EMI Filter 220V EMC Шум для UPS
YB12D4 Универсальный однофазный фильтр 1A ~ 10A EMI Filter 220V EMC Шум для UPS
Спецификации
Номер модели :
YB12D4-10A-Q
Место происхождения :
Китай
Минимальное количество заказа :
200pcs
Условия оплаты :
T/T, L/C
Способность к поставкам :
60000 частей/месяц
Время доставки :
5-8 рабочих дней
Подробная информация об упаковке :
56.5*28.5*22.5cm
Наименование продукта :
YB12D4 однофазный фильтр
Номинальное напряжение :
115/250VAC
Номинальный ток :
1-30A
Потеря вставки :
30-100dB
Тип упаковки :
держатель панели
Применение :
Однофазное электрооборудование
Описание

YB12D4 Универсальный однофазный фильтр 1A ~ 10A EMI Filter 220V EMC Filter для UPS



YBX предлагает самый широкий выбор фильтров EMC/EMI в мире. Standardized and customer-specific solutions - with full engineering support - help to meet international compliance standards and improve the immunity and safety of electrical and electronic equipment.



Техническая спецификация:



Положение Однофазный EMI-фильтр шума
Модель YB12D4-10A-Q
Функция передачи Низкий проход
Тип упаковки Поверхностный монтаж
Номинальная частота центра 10K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 115В/250В
Номинальный ток 1 ~ 10A
Температура окружающей среды 40°C
Температурный диапазон 25 / 085 / 21
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC
Максимальный ток утечки 250VAC/60HZ Максимальная мощность 0,8mA



Особенности:



-- Номинальные токи от 1 до 10 А



-- Продуктивность фильтрации общего назначения



-- Факультативные медицинские версии (((R5) тип)



- Продукты на заказ, в соответствии с требованиями заказчика.



Типичные применения:



-- Электрическое и электронное оборудование



-- Медицинское оборудование



-- Компьютерное оборудование



-- Офисное автоматическое оборудование



Таблица выбора фильтра:



Часть No. Дело Номинальные токи (A) Выходные соединения
YB12D4-3A D4 3 Терминал быстрого включения
YB12D4-6A D4 6
YB12D4-10A D4 10 Свинка M4/M6/M8
YB12D4-15A D4 15
YB12D4-20A D4 20 Провод



YB12D4 Универсальный однофазный фильтр 1A ~ 10A EMI Filter 220V EMC Шум для UPS* Q: быстро на 6,35x0,8 ммYB12D4 Универсальный однофазный фильтр 1A ~ 10A EMI Filter 220V EMC Шум для UPSS: Шрубная лопаткаYB12D4 Универсальный однофазный фильтр 1A ~ 10A EMI Filter 220V EMC Шум для UPSW: UL1015 18awg



Таблетки:



Модель No. Номинальный ток
@40°C		 Варианты терминала* Резистор кровотечения (необязательно) Ток утечки 250V/50Hz Электрическая схема Номинальное напряжение ((V) Рабочая частота ((Hz)

YB12D1-3A 3А Q. - W - < 0,8 мА Фиг.1 115/250В 50/60 Гц
YB12D1-6A 6А Q. - W - Фиг.1
YB12D2-6A 6А Q. S W - Фиг.1
YB12D2-8A 8А Q. S W - Фиг.1
YB12D2-10A 10А Q. S W - Фиг.1
YB12D2-15A 15А Q. S - - Фиг.1
YB12D2-20A 20А Q. S - - Фиг.1
YB12D3-10A 10А Q. S W - Фиг.1
YB12D3-15A 15А Q. S - - Фиг.1
YB12D3-20A 20А Q. S - - Фиг.1
YB12D4-30A 30А - S - - Фиг.1
YB12D5-30A 30А - S - - Фиг.1

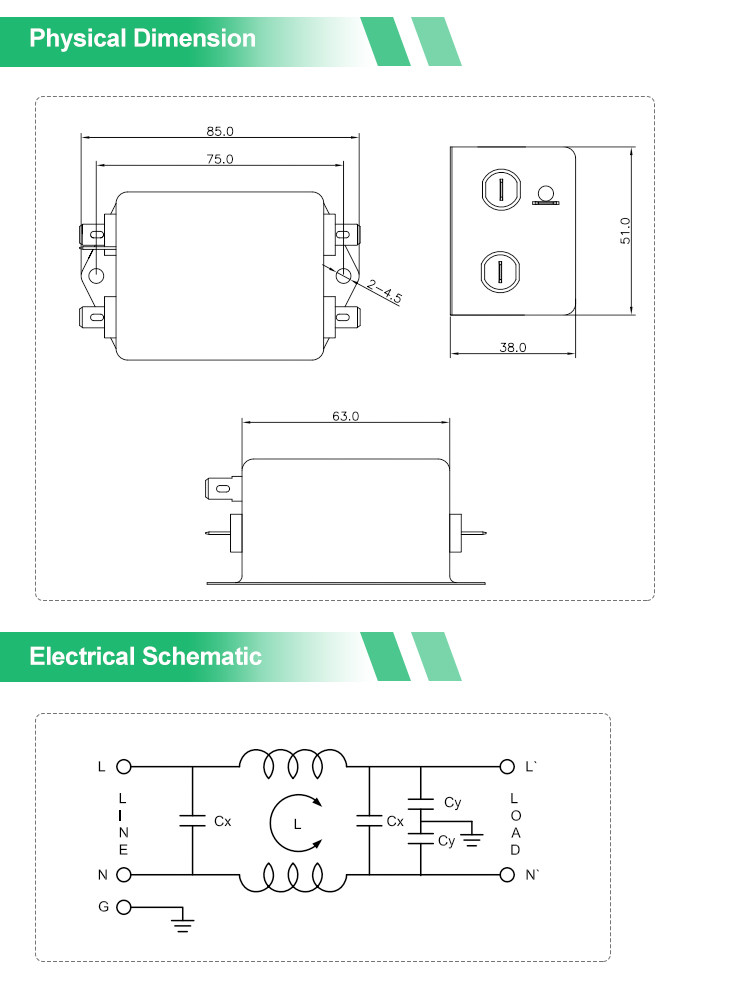

Электрическая схемаМеханические размеры (Единица: мм)



YB12D4 Универсальный однофазный фильтр 1A ~ 10A EMI Filter 220V EMC Шум для UPS

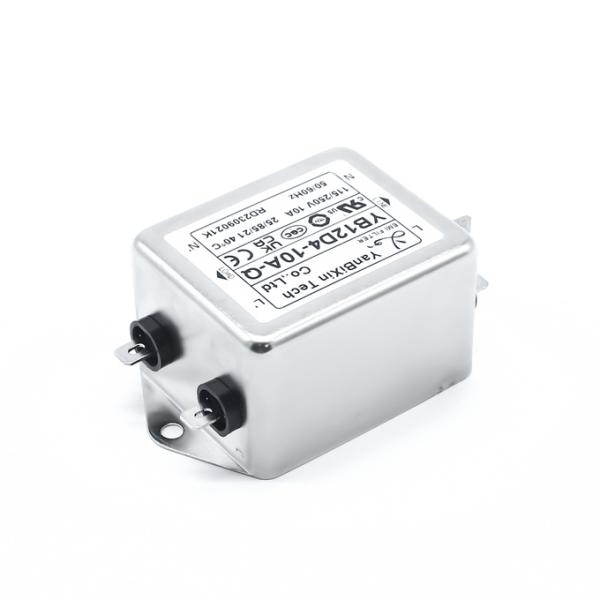

YB12D4-10A-Q EMI фильтр изображение:



YB12D4 Универсальный однофазный фильтр 1A ~ 10A EMI Filter 220V EMC Шум для UPS

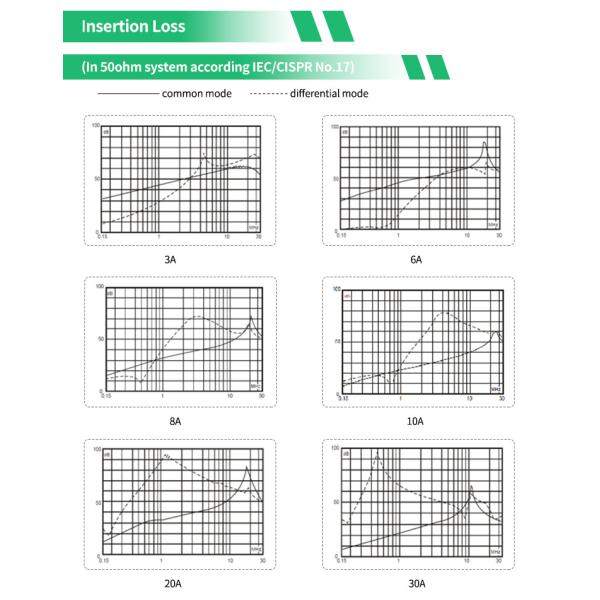

Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)



YB12D4 Универсальный однофазный фильтр 1A ~ 10A EMI Filter 220V EMC Шум для UPS
