Двухступенчатый однофазный фильтр 115V 250V 4A быстрый - на терминальном выходе фильтр EMI
Двухступенчатый однофазный фильтр 115V 250V 4A быстрый - на терминальном выходе фильтр EMI
Спецификации
Номер модели :
YB27D4-4A-Q
Место происхождения :
Китай
Минимальное количество заказа :
200pcs
Условия оплаты :
T/T, L/C
Способность к поставкам :
60000 частей/месяц
Время доставки :
5-8 рабочих дней
Подробная информация об упаковке :
56.5*28.5*22.5cm
Наименование продукта :
Двухступенчатый однофазный фильтр
Номинальное напряжение :
115/250VAC
Номинальный ток :
1A-20A
Передающая функция :
Низкопроходный
Применение :
Электронные оборудования
ширина полосы частот 3db :
20~100 дБ
Описание

YB27D4 Двухступенчатый однофазный фильтр 115V/250V 4A Fast-on Terminal Output EMI Filter



Высококачественный двухступенчатый однофазный фильтр 115V/250V 4A Fast-On Terminal Output EMI Filter

Техническая спецификация:



Положение Двухступенчатый EMI-фильтр
Модель YB27D4-10A-Q
Функция передачи Низкий проход
Тип упаковки Поверхностный монтаж
Номинальная частота центра 10K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 115В/250В
Номинальный ток 1 ~ 10A
Температура окружающей среды 40°C
Температурный диапазон 25 / 085 / 21
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC
Максимальный ток утечки 250VAC/60HZ Максимальная мощность 0,8mA



Особенности:



-- Номинальные токи от 1 до 10 А



-- Продуктивность фильтрации общего назначения



-- Факультативные медицинские версии (((R5) тип)



- Продукты на заказ, в соответствии с требованиями заказчика.



Типичные применения:



-- Электрическое и электронное оборудование



-- Медицинское оборудование



-- Компьютерное оборудование



-- Офисное автоматическое оборудование



Таблица выбора фильтра:



Часть No. Дело Номинальные токи (A) Выходные соединения
YB27D4-3A D4 3 Терминал быстрого включения
YB27D4-6A D4 6
YB27D4-10A D4 10 Свинка M4/M6/M8
YB27D4-15A D4 15
YB27D4-20A D4 20 Провод



Двухступенчатый однофазный фильтр 115V 250V 4A быстрый - на терминальном выходе фильтр EMI* Q: быстро на 6,35x0,8 ммДвухступенчатый однофазный фильтр 115V 250V 4A быстрый - на терминальном выходе фильтр EMIS: Шрубная лопаткаДвухступенчатый однофазный фильтр 115V 250V 4A быстрый - на терминальном выходе фильтр EMIW: UL1015 18awg



Таблетки:



Модель No. Номинальный ток
@40°C		 Варианты терминала* Ток утечки 250V/50Hz Электрическая схема Номинальное напряжение ((V) Рабочая частота ((Hz)

YB27E4-1A 1А Q. S W < 0,8 мА Фиг.1 115/250В 50/60 Гц
YB27E4-2A 2А Q. S W Фиг.1
YB27E4-3A 3А Q. S W Фиг.1
YB27E4-4A 4А Q. S W Фиг.1
YB27E4-6A 6А Q. S W Фиг.1
YB27E4-8A 8А Q. S W Фиг.1
YB27D1-1A 1А Q. - W Фиг.1
YB27D1-2A 2А Q. - W Фиг.1
YB27D1-3A 3А Q. - W Фиг.1
YB27D1-4A 4А Q. - W Фиг.1
YB27D2-6A 6А Q. S W Фиг.1
YB27D2-8A 8А Q. S W Фиг.1
YB27D3-8A 8А Q. S W Фиг.1
YB27D3-10A 10А Q. S W Фиг.1
YB27D3-15A 15А Q. S - Фиг.1
YB27D4-10A 10А Q. S W Фиг.1
YB27D4-15A 15А Q. S - Фиг.1
YB27D4-20A 20А Q. S - Фиг.1
YB27D5-15A 15А Q. S - Фиг.1
YB27D5-20A 20А Q. S - Фиг.1
YB27F1-15A 15А Q. S - Фиг.1
YB27F2-20A 20А Q. S - Фиг.1





Электрическая схемаМеханические размеры (Единица: мм)



Двухступенчатый однофазный фильтр 115V 250V 4A быстрый - на терминальном выходе фильтр EMI

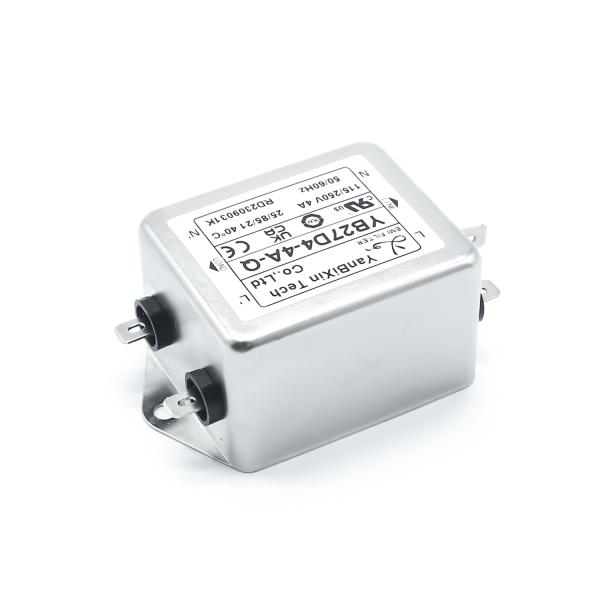

Изображение фильтра EMI YB27D4-4A-Q:



Двухступенчатый однофазный фильтр 115V 250V 4A быстрый - на терминальном выходе фильтр EMI


Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)



Двухступенчатый однофазный фильтр 115V 250V 4A быстрый - на терминальном выходе фильтр EMI
