Фильтр входа IEC OEM с шумовым фильтром одиночной фазы взрывателя для медицинского оборудования
Фильтр входа IEC OEM с шумовым фильтром одиночной фазы взрывателя для медицинского оборудования
Фильтр входа IEC OEM с шумовым фильтром одиночной фазы взрывателя для медицинского оборудования
Фильтр входа IEC OEM с шумовым фильтром одиночной фазы взрывателя для медицинского оборудования
Спецификации
Номер модели :
ИБ11Б2-10А-К
Место происхождения :
Китай
Количество минимального заказа :
100пкс
Условия оплаты :
Л/К, Т/Т
Способность поставки :
500000 часть/частей в месяц
Срок поставки :
15-25 дней
Упаковывая детали :
56.5*28.5*22.5км (одна коробка)
имя :
YB11B2-10A-Q
Напряжение тока :
115V/250V
Настоящий :
1A 3A 6A 8A 10A
Экологическая температура :
40°C
Порт :
ШЭНЬЧЖЭНЬ
Линия - - линия :
1450VDC
Линия, который нужно смолоть :
2000VAC
Утверждение :
ISO9001: CE 2008 TUV CQC cUL ROHS
Описание

OEM IEC входный фильтр с предохранителем 10A 115VAC/250VAC фильтр электрического шума

YB11B3-10A Быстрый фильтр питания IEC Emi с переключателем для кофеварки

Техническая спецификация:

Положение Силовой фильтр Эми
Модель Силовой фильтр Emi YB-B3
Функция передачи Низкий проход
Тип упаковки Поверхностный монтаж
Номинальная частота центра 10K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 125VAC 250VAC
Номинальный ток 1А 3А 6А 10А
Температура окружающей среды 40°C
Температурный диапазон 25 / 085 / 21
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC
Максимальный ток утечки 115VAC/50HZ Максимальная мощность 0,3uA
МОК 500 шт.
Продолжительность 5 ~ 15 рабочих дней

Особенности:

(1) Версии до 10A доступны с держателем предохранителя для одного или двух предохранителей (5 * 20 мм)

(2) (R5) типы должны соответствовать требованиям IEC/EN60601-1 для испытаний безопасного пропускания, течения утечки и гипотока.

(3) Существует множество деталей и комбинаций для выполнения испытаний EMC различных клиентов.

(4) Специализированные продукты в соответствии с требованиями клиента

Типичные применения:

1. Переносное электрическое и электронное оборудование;

2Медицинское оборудование;

3- испытательное и измерительное оборудование;

4Малые и средние машины и бытовое оборудование

5. однофазное питание, питание в режиме переключения

Правила выдвижения кандидатов:

YB-----11---------B2-------10A----------Q------------(R 5 G)

¦ ¦ ¦ ¦ ¦ ¦

Круговое соединение корпуса не обязательно

Таблетки:

Модель No. Номинальный ток
@40°C
 Варианты терминала*
 Резистор кровотечения (необязательно)
G		 Ток утечки 250V/50Hz Электрическая схема
 Номинальное напряжение ((V) Рабочая частота ((Hz)
YB11B1-1A 1А Q. S - - -

< 0,8 мА

 Фиг.1

115/250В

50/60 Гц
YB11B1-2A 2А Q. S - - - Фиг.1
YB11B1-3A 3А Q. S - - - Фиг.1
YB11B1-4A 4А Q. S - - - Фиг.1
YB11B1-6A 6А Q. S - - - Фиг.1
YB11B1-8A 8А Q. S - - - Фиг.1
YB11B1-10A 10А Q. S - - - Фиг.1
YB11B2-1A 1А Q. S - - - Фиг.1
YB11B2-2A 2А Q. S - - - Фиг.1
YB11B2-3A 3А Q. S - - - Фиг.1
YB11B2-4A 4А Q. S - - - Фиг.1
YB11B2-6A 6А Q. S - - - Фиг.1
YB11B2-8A 8А Q. S - - - Фиг.1
YB11B2-10A 10А Q. S - - - Фиг.1

Медицинский тип таблетки:

Модель No. Номинальный ток
@40°C
 Варианты терминала
 Резистор кровотечения (необязательно) Медицинское оборудование
G		 Ток утечки 250V/50Hz Электрическая схема
 Номинальное напряжение ((V) Рабочая частота ((Hz)
YB11B1-1A-x ((R5) 1А Q. S - 1 5 -

< 5μA

 Фиг.3

115/250В

50/60 Гц
YB11B1-2A-x(R5) 2А Q. S - 1 5 - Фиг.3
YB11B1-3A-x ((R5) 3А Q. S - 1 5 - Фиг.3
YB11B1-4A-x ((R5) 4А Q. S - 1 5 - Фиг.3
YB11B1-6A-x(R5) 6А Q. S - 1 5 - Фиг.3
YB11B1-8A-x(R5) 8А Q. S - 1 5 - Фиг.3
YB11B1-10A-x(R5) 10А Q. S - 1 5 - Фиг.3
YB11B2-1A-x ((R5) 1А Q. S - 1 5 - Фиг.3
YB11B2-2A-x ((R5) 2А Q. S - 1 5 - Фиг.3
YB11B2-3A-x ((R5) 3А Q. S - 1 5 - Фиг.3
YB11B2-4A-x ((R5) 4А Q. S - 1 5 - Фиг.3
YB11B2-6A-x ((R5) 6А Q. S - 1 5 - Фиг.3
YB11B2-8A-x ((R5) 8А Q. S - 1 5 - Фиг.3
YB11B2-10A-x ((R5) 10А Q. S - 1 5 - Фиг.3

Фильтр входа IEC OEM с шумовым фильтром одиночной фазы взрывателя для медицинского оборудования* Q: быстро на 6,35x0,8 ммФильтр входа IEC OEM с шумовым фильтром одиночной фазы взрывателя для медицинского оборудованияS: сварка 4,0x0,8 ммФильтр входа IEC OEM с шумовым фильтром одиночной фазы взрывателя для медицинского оборудованияW: UL1015 18awg

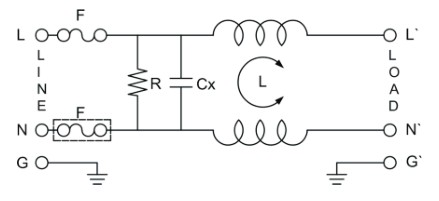

Электрическая схема:

Фиг.1

Фильтр входа IEC OEM с шумовым фильтром одиночной фазы взрывателя для медицинского оборудования

Фиг.3

Механические размеры (Единица: мм)

Дело А. В. В D Е F G H Я... J К
B3/B4 52 28 39.5 30 39 13 11 12.5 6.35*0.8
Толерантность ± 1 ± 1 ± 1 ± 1 ±0.15 ± 1 ±0.5 ±0.5 ±0.5 ± 1 ±0.15

Фильтр входа IEC OEM с шумовым фильтром одиночной фазы взрывателя для медицинского оборудования
