YB11E серия EMI фильтр 220V 6A однофазный фильтр питания для питания
YB11E серия EMI фильтр 220V 6A однофазный фильтр питания для питания
Спецификации
Номер модели :
YB11E1-10A-W
Место происхождения :
Китай
Количество минимального заказа :
1000пкс
Способность поставки :
500000 часть/частей в месяц
Срок поставки :
10-20 дней
Упаковывая детали :
56.5*28.5*22.5км (одна коробка)
Наименование продукта :
Фильтр одиночной фазы серии e
Тип :
Фильтр E-серии EMI
Расклассифицированное напряжение тока максимальное: :
115V/250V
Расклассифицированные течения: :
1~10A
Воспламеняемость соответствие к: :
UL 94V-0
Передающая функция :
Низкопроходный
L-N: :
1450VDC
входное комплексное сопротивление :
50Ω
Описание

YB11E серия EMI фильтр 220V 6A однофазный фильтр питания для питания



Техническая спецификация:



Положение Фильтр линии электропередачи
Модель YB11E1-6A-W
Функция передачи Низкий проход
Тип упаковки Поверхностный монтаж
Номинальная частота центра 10K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 115В/250В
Номинальный ток 1 ~ 10A
Температура окружающей среды 40°C
Температурный диапазон 25 / 085 / 21
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC
Максимальный ток утечки 250VAC/60HZ Максимальная мощность 0,8mA



Особенности:



-- Номинальные токи от 1 до 10 А



-- Продуктивность фильтрации общего назначения



-- Факультативные медицинские версии (((R5) тип)



- Продукты на заказ, в соответствии с требованиями заказчика.



Типичные применения:



-- Электрическое и электронное оборудование



-- Медицинское оборудование



-- Компьютерное оборудование



-- Офисное автоматическое оборудование



Таблица выбора фильтра:



Часть No. Дело Номинальные токи (A) Выходные соединения
YB11E1-1A Е1 1 Терминал быстрого включения
YB11E1-3A Е1 3
YB11E1-6A Е1 6 Свинка M4/M6/M8
YB11E1-10A Е2 10
YB11E1-15A Е1 15 Провод



YB11E серия EMI фильтр 220V 6A однофазный фильтр питания для питания* Q: быстро на 6,35x0,8 ммYB11E серия EMI фильтр 220V 6A однофазный фильтр питания для питанияS: Шрубная лопаткаYB11E серия EMI фильтр 220V 6A однофазный фильтр питания для питанияW: UL1015 18awg



Таблетки:



Модель No. Номинальный ток
@40°C		 Варианты терминала* Резистор кровотечения (необязательно) Ток утечки 250V/50Hz Электрическая схема Номинальное напряжение ((V) Рабочая частота ((Hz)

YB11E серия EMI фильтр 220V 6A однофазный фильтр питания для питания YB11E серия EMI фильтр 220V 6A однофазный фильтр питания для питания YB11E серия EMI фильтр 220V 6A однофазный фильтр питания для питания
YB11E1-1A 1А Q. - W - < 0,8 мА Фиг.1 115/250В 50/60 Гц
YB11E1-2A 2А Q. - W - Фиг.1
YB11E1-3A 3А Q. - W - Фиг.1
YB11E1-4A 4А Q. - W - Фиг.1
YB11E1-6A 6А Q. - W - Фиг.1
YB11E1-8A 8А Q. - W - Фиг.1
YB11E1-10A 10А Q. - W - Фиг.1
YB11E2-1A 1А Q. - W - Фиг.1
YB11E2-2A 2А Q. - W - Фиг.1
YB11E2-3A 3А Q. - W - Фиг.1
YB11E2-4A 4А Q. - W - Фиг.1
YB11E2-6A 6А Q. - W - Фиг.1
YB11E2-8A 8А Q. - W - Фиг.1
YB11E2-10A 10А Q. - W - Фиг.1
YB11E3-1A 1А Q. - W - Фиг.1
YB11E3-2A 2А Q. - W - Фиг.1
YB11E3-3A 3А Q. - W - Фиг.1
YB11E3-4A 4А Q. - W - Фиг.1
YB11E3-6A 6А Q. - W - Фиг.1
YB11E3-8A 8А Q. - W - Фиг.1
YB11E3-10A 10А Q. - W - Фиг.1

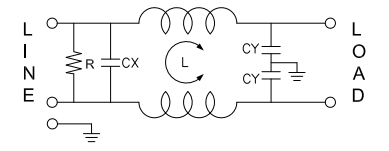

Электрическая схема:



YB11E серия EMI фильтр 220V 6A однофазный фильтр питания для питания

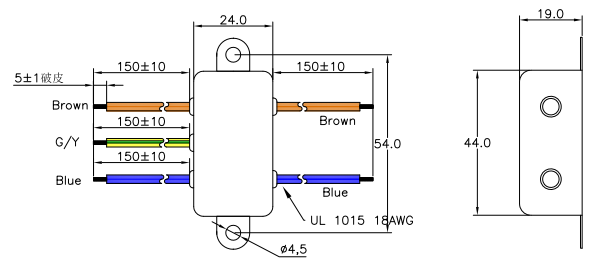

Механические размеры (Единица: мм)



YB11E серия EMI фильтр 220V 6A однофазный фильтр питания для питания



Дело А. В. В D Е F G H Я... J К
Е1 24 44 19 54.5 64.5 23 9.5 4.5     6.3*0.8
Е2 44 29 22 40 50 15 8 4.5 3.5   UL1015
Е3 32 46 22.5 54 62 24 12.5 4.5     6.3*0.8
Толерантность
Противоречие		 ± 1 ± 1 ± 1 ±0.15 ± 1 ±0.5 ±0.5 ±0.15 ±0.15   ±0.15

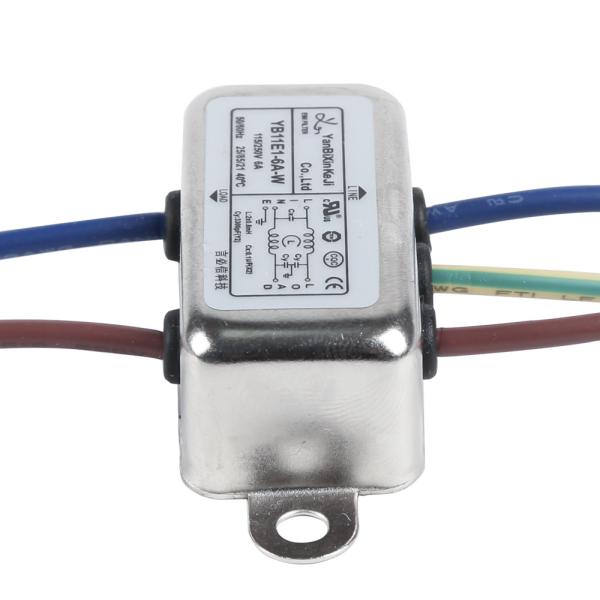

Изображение фильтра EMI YB11E1-6A-W:



YB11E серия EMI фильтр 220V 6A однофазный фильтр питания для питания


Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)



YB11E серия EMI фильтр 220V 6A однофазный фильтр питания для питания
