Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A
Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A
Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A
Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A
Спецификации
Номер модели :
YB11B6-6A-Q
Место происхождения :
Китай
Количество минимального заказа :
1000пкс
Условия оплаты :
Т/Т
Способность поставки :
500000 часть/частей в месяц
Срок поставки :
10-20 дней
Упаковывая детали :
56.5*28.5*22.5км (одна коробка)
Расклассифицированное напряжение тока максимальное: :
250VAC, 50/60Hz
Равочая частота: :
DC к 400Hz
Номинальные токи :
°C 1~10A@40, 50°C (UL/CUL)
L-N: :
250VDC (с лампой)
L/N-G: :
4000VAC (тип R5)
Inrush настоящий: :
72A
Уровень защиты: :
IP40 согласно IEC 60529
Климатическая категория: :
-25°C~+85°C (25/85/21)
Воспламеняемость соответствие к :
UL 94V-0
Дизайн, соответствующий :
UL1283, CSA C22.2 No.8, IEC/EN 60939, CQC GB 15288/GB 15287-2008
Передающая функция :
Низкопроходный
Описание

YB-B серия IEC Inlte Filter с переключателем 1A 3A 6A 8A EMI Noise Filter

YB11B6-6A Быстрый фильтр питания IEC Emi с переключателем для кофеварки

Техническая спецификация установщика EMI

Положение Силовой фильтр Эми
Модель Силовой фильтр Emi YB-B6
Функция передачи Низкий проход
Тип упаковки Поверхностный монтаж
Номинальная частота центра 10K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 115/250В
Номинальный ток 1А 3А 6А 10А
Температура окружающей среды 40°C
Температурный диапазон 25 / 085 / 21
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC
Максимальный ток утечки 115VAC/50HZ Максимальная мощность 0,3uA
МОК 1000 шт.
Цена Подлежит обсуждению
Продолжительность 5 ~ 15 рабочих дней

Типичные примененияизготовителя EMI

1. Переносное электрическое и электронное оборудование;

2Медицинское оборудование;

3- испытательное и измерительное оборудование;

4Малые и средние машины и бытовое оборудование

5. однофазное питание, питание в режиме переключения

Особенностиизготовителя EMI

(1) 2-польный переключатель

(2) Номинальные токи до 10А

(3) Винт закреплен с обеих сторон или вверх-вниз

(4) Биполярный переключатель

(5) Специальное медицинское оборудование (R5) серии

(6) Множественные режимы вывода (включение, сварка и проволока)

Правило назначенияизготовителя EMI

YB 11 B6 - 10A - Q (R 5 G)

¦ ¦ ¦ ¦ ¦ ¦

Круговое соединение корпуса не обязательно

Таблицыизготовителя EMI

Модель No. Номинальный ток
@40°C
 Варианты терминала* Резистор кровотечения (необязательно)
G		 Ток утечки 250V/50Hz Электрическая схема
 Номинальное напряжение ((V) Рабочая частота ((Hz)
Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A
YB11B6-1A 1А Q. S - - - < 0,8 мА Фиг.1 115/250В 50/60 Гц
YB11B6-2A 2А Q. S - - - Фиг.1
YB11B6-3A 3А Q. S - - - Фиг.1
YB11B6-4A 4А Q. S - - - Фиг.1
YB11B6-6A 6А Q. S - - - Фиг.1
YB11B6-8A 8А Q. S - - - Фиг.1
YB11B6-10A 10А Q. S - - - Фиг.1

Таблетки медицинского типаизготовителя EMI

Модель No. Номинальный ток
@40°C
 Варианты терминала Резистор кровотечения (необязательно) (MΩ) Медицинское оборудование
5
G		 Ток утечки 250V/50Hz Электрическая схема
 Номинальное напряжение ((V) Рабочая частота ((Hz)
Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A
YB11B6-1A-x ((R5) 1А Q. S - 1 5 - < 5μA Фиг.3 115/250В 50/60 Гц
YB11B6-2A-x ((R5) 2А Q. S - 1 5 - Фиг.3
YB11B6-3A-x ((R5) 3А Q. S - 1 5 - Фиг.3
YB11B6-4A-x ((R5) 4А Q. S - 1 5 - Фиг.3
YB11B6-6A-x ((R5) 6А Q. S - 1 5 - Фиг.3
YB11B6-8A-x(R5) 8А Q. S - 1 5 - Фиг.3
YB11B6-10A-x(R5) 10А Q. S - 1 5 - Фиг.3

Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A* Q: быстро на 6,35x0,8 ммФильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8AS: сварка 4,0x0,8 ммФильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8AW: UL1015 18awg

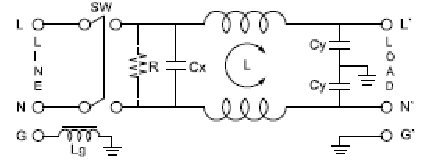

Электрическая схемаизготовителя EMI

Фиг.1

Стандартный тип

Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A

Фиг.2

Тип R5

Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A

Фиг.3

Тип Lg

Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A

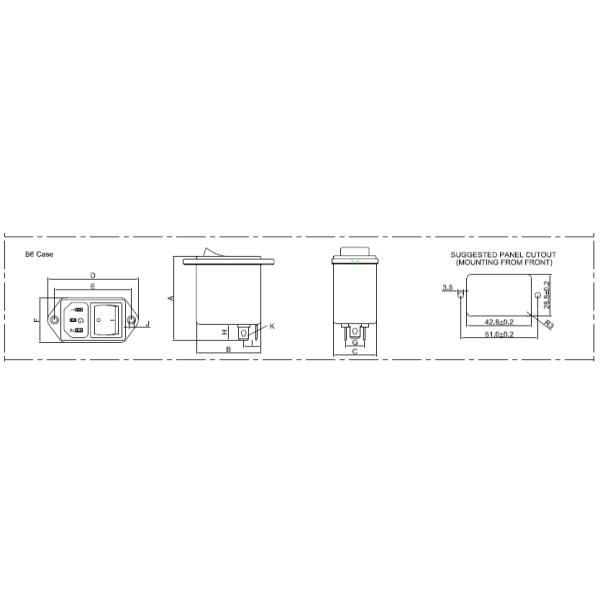

Механические размеры (Единица: мм)изготовителя EMI

Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A

Дело А. В. В D Е F G H Я... J К
В6 58 42.5 28.5 60 51 30.5 13 11 12.5 3.5 6.35*0.8
Толерантность
Противоречие		 ± 1 ± 1 ± 1 ± 1 ±0.15 ± 1 ±0.5 ±0.5 ±0.5 ± 1 ±0.15

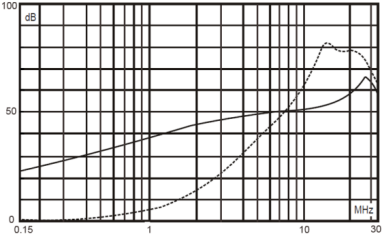

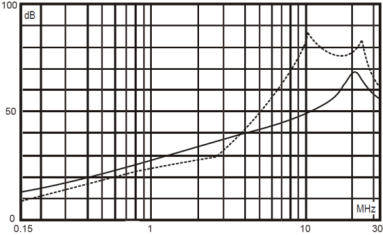

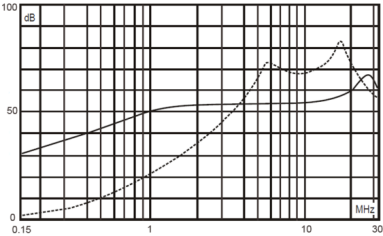

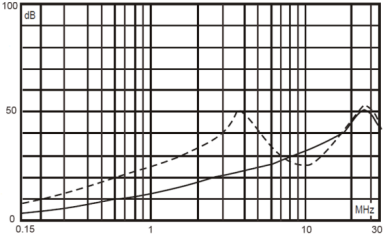

Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)изготовителя EMI

Общий режим -------- дифференциальный режим

1А

3А

Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A

6А

8А

Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A

10А

Фильтр IEC Inlte серии YB-B с шумовым фильтром EMI переключателя 1A 3A 6A 8A

Фиг.2
