Фильтр входа модели силы фильтра входа IEC Yanbixin 1A 220V C7 для переключая электропитания
Фильтр входа модели силы фильтра входа IEC Yanbixin 1A 220V C7 для переключая электропитания
Фильтр входа модели силы фильтра входа IEC Yanbixin 1A 220V C7 для переключая электропитания
Фильтр входа модели силы фильтра входа IEC Yanbixin 1A 220V C7 для переключая электропитания
Спецификации
Номер модели :
YB11C7-1A-Q
Место происхождения :
Китай
Количество минимального заказа :
ТИПСЫ
Термины компенсации :
T / T, L / C
Способность поставкы :
10000 Piece / Pieces в месяц
Срок поставки :
20-25 дней
Упаковывая детали :
56.5*28.5*22.5КМ
Название продукта :
Фильтр модуля ввода питания C7
Расклассифицированное течение :
1А-10А
Вносимая потеря :
20дБ~50дБ
Расклассифицированное напряжение тока :
110v/220v
Равочая частота :
50/60hz
Линия - - линия :
1450DVC
Описание

3 в одном фильтре входа модели силы фильтра входа IEC 1A 220V C7 с гнездом, переключателем и взрывателем



Фильтр модуля Enrty силы C7:



YB11C7-1A-Q фильтр модуля входа силы. Компактное и легкое установить фильтр который затыкает сразу в выход мощьности импульса. Наши проектно-конструкторские стандарты в соответствии с IEC60601, и фильтры проходили UL, CQC, CE, аттестацию TUV. 3-in-1 с гнездом, переключателем и взрывателем. Мы можем также подгонять фильтры к медицинским спецификациям для того чтобы соотвествовать ультра-низкой утечки настоящие.



Особенности 3 в одном фильтре EMI:



1. Высокая эффективность и высокие фильтры силы амортизации с гнездом IEC 320



2. Продукты имеют высокую амортизацию, основанную на дросселях с высоким сопротивлением сатурации и превосходным термальным поведением



3. Типы (R5) исполняют с требованиями IEC/EN60601-1 для зазора безопасности, течения утечки и испытывать hipot



4. Разнообразие части и комбинации для встречи тестов EMC различного клиента



Применение фильтра модуля входа силы C7:



-- Портативное электрическое и радиотехническая аппаратура



-- Медицинское оборудование



-- Оборудование теста и измерения



-- Небольшие и среднего размера машины и бытовая техника



Спецификация фильтра EMI YB-C:



Деталь Фильтр модуля входа силы C7
Модель YB11C7-1A-Q
Передающая функция Низкопроходный
Тип пакета Поверхностный держатель
Номинальная разбивочная частота 10K-30MHZ
Вносимая потеря 5~20dB
Входное комплексное сопротивление 50Ω
Расклассифицированное напряжение тока 115VAC~250VAC
Расклассифицированное течение 1A 3A 6A 8A 10A
Экологическая температура 40°C
Диапазон температур 25 / 085/21
Равочая частота 50/60HZ
Линия - - линия 500VDC
Линия, который нужно смолоть 2250VDC
Максимальное течение утечки

115VAC/60HZ 0.4mA Макс

250VAV/50HZ 0.8mA Макс



Называя правило:



YB 11 C7 - 1A - Q
| | |   |   |
Одиночная фаза Цепь Размер   Настоящий   Соединение выхода
  цепь 11:11 C7   1A: 1 amp   Q: быстро-на плате 250
        3A: 3 amp   W: провод
        6A: 6 amp   S: Терминалы волочения припоя

Фильтр входа модели силы фильтра входа IEC Yanbixin 1A 220V C7 для переключая электропитания*Q: Быстро-на 6.35x0.8mm Фильтр входа модели силы фильтра входа IEC Yanbixin 1A 220V C7 для переключая электропитания s: припой 4.0x0.8mm Фильтр входа модели силы фильтра входа IEC Yanbixin 1A 220V C7 для переключая электропитания w: UL1015 18awg



Таблица выбора фильтра:



Номер детали. Случай Расклассифицированные течения (a) Соединения выхода
YB11C7 C7 1 Быстро-на терминале
YB11C7 C7 3
YB11C7 C7 6 Провод
YB11C7 C7 8
YB11C7 C7 10 Терминалы волочения припоя

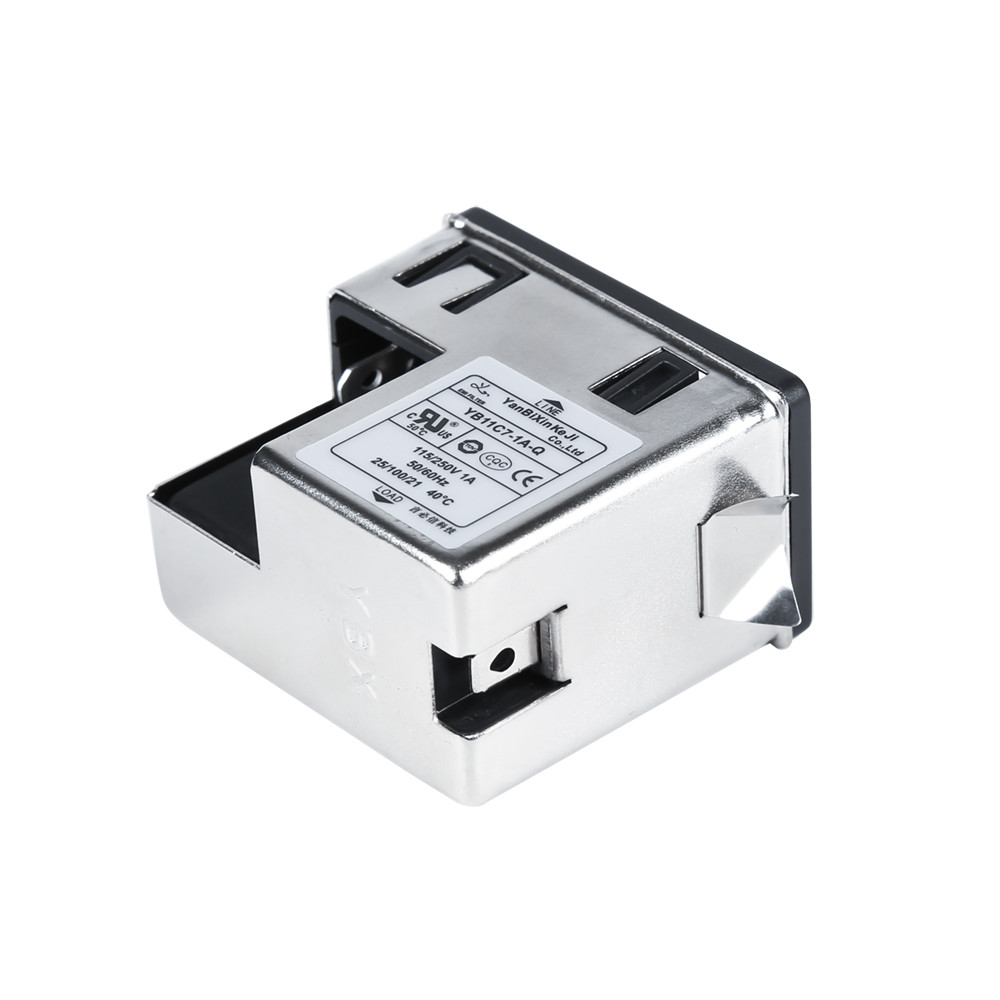

Изображение фильтра EMI YB11C7-1A-Q:



Фильтр входа модели силы фильтра входа IEC Yanbixin 1A 220V C7 для переключая электропитания

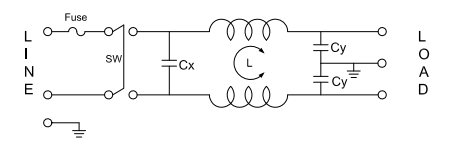

Электрическая схема:



Фильтр входа модели силы фильтра входа IEC Yanbixin 1A 220V C7 для переключая электропитания

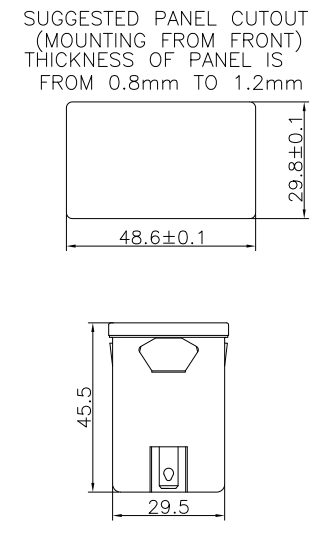

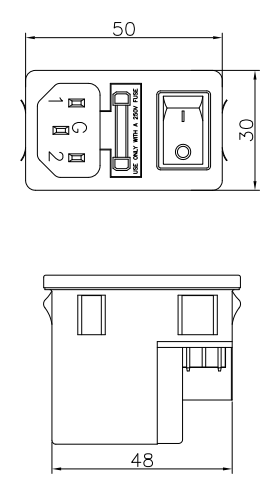

Механический размер (блок: mm)



Фильтр входа модели силы фильтра входа IEC Yanbixin 1A 220V C7 для переключая электропитанияФильтр входа модели силы фильтра входа IEC Yanbixin 1A 220V C7 для переключая электропитания





Случай B C D E F G H Я J K
C7/C8 43,5 48 29,5 50   30         6.35*0.8
Допуски ±1 ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.5 ±1 ±0.15



Вносимая потеря:



Фильтр входа модели силы фильтра входа IEC Yanbixin 1A 220V C7 для переключая электропитания
