Фильтр Emi одиночной фазы высокой эффективности фильтра линии электропередач YB21D3-6A-Q двухступенный
Фильтр Emi одиночной фазы высокой эффективности фильтра линии электропередач YB21D3-6A-Q двухступенный
Фильтр Emi одиночной фазы высокой эффективности фильтра линии электропередач YB21D3-6A-Q двухступенный
Фильтр Emi одиночной фазы высокой эффективности фильтра линии электропередач YB21D3-6A-Q двухступенный
Спецификации
Номер модели :
YB21D3-6A-Q
Место происхождения :
Китай
Количество минимального заказа :
50pcs
Термины компенсации :
T / T, L / C
Способность поставкы :
10000 часть/частей в шумовой фильтр Ак 220В месяца общецелевой
Срок поставки :
20-25 дней
Упаковывая детали :
56.5*28.5*22.5КМ
Бренд :
YBX
Деталь :
Фильтр линии электропередач YB-D
Расклассифицированное течение :
1A-3A
СЛУЧАЙ :
Металл
Передающая функция :
Низкопроходный
Сертификат :
ISO9001 cUL TUV CQC CE ROHS
Описание

Двухступенный фильтр линии электропередач высокой эффективности фильтра Emi одиночной фазы





Двухступенный фильтр одиночной фазы

YB21D3-6A-Q фильтр одиночной фазы с превосходным высокочастотным проведением амортизации. Выход может быть Быстро-на диапазоне изменения частот терминала, провода, винта M4, или терминала Block.The между 150 КГц и 30 MHz. Соответствие с предельными значениями требуемыми под жилым и промышленными стандартами.



Особенность фильтра линии электропередач:

1. Высокая амортизация EMI: YB22 конструировали двухступенный фильтровать, с хорошей амортизацией дифференциала и единого режима. Это помогает обеспечить что электронные системы работают с минимальным взаимодействием.

2. Низкое течение утечки: Фильтр Emi YB21D3-6A-Q, расклассифицировал настоящее 6A, минимальную утечку настоящее 0.4mA, конструированную с низким течением утечки для того чтобы помочь уменьшить расход энергии и увеличить эффективность.

3. Компактный размер: Фильтры EMI серии YB-D конструированы для того чтобы быть компактны в размере, который делает его легким интегрировать в электронные системы с ограниченным космосом.



Применения фильтра Emi одиночной фазы:

-- Электрический и радиотехническая аппаратура

-- Медицинское оборудование

-- Промышленная автоматизация

-- Оборудование автоматизации работы офиса и datacom

-- Бытовые техники



Технические данные:

Деталь Двухступенный фильтр emi
Модель YB21D3-6A-Q
Передающая функция Низкопроходный
Тип пакета Поверхностный держатель
Номинальная разбивочная частота 150K-30MHZ

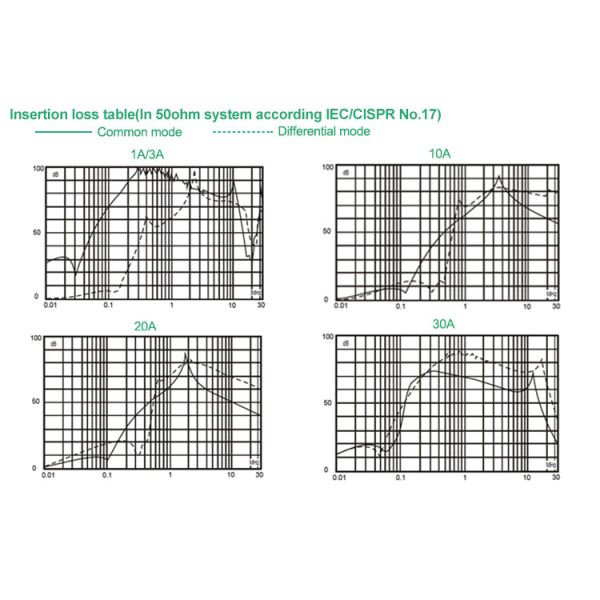

Вносимая потеря 60~90dB
Входное комплексное сопротивление 50Ω
Расклассифицированное напряжение тока 115V/250V
Расклассифицированное течение 1~10A
Экологическая температура 40°C
Диапазон температур 25 / 085/21
Равочая частота 50/60HZ
Линия - - линия 1450VDC
Линия, который нужно смолоть 2250VDC
Максимальное течение утечки 250VAC/60HZ 0.8mA Макс
MOQ 50pcs



Правило выставления:

YB 21 D3 - 6A - Q
∣ ∣ ∣   ∣   ∣
Одиночная фаза Цепь Размер   Настоящий   Соединение выхода
  цепь 21:21 D3   3A: 3 amp   Q: Быстро-на терминале
        6A: 6 amp   S: Винт M4
        10A: 10 amp   W: Провод



Таблица выбора фильтра:

Номер детали. Случай Расклассифицированные течения (a) Соединения выхода
YB21D3-3A D3 3 Провод
YB21D3-6A D3 6
YB21D3-10A D3 10 Винт M4
YB21D3-15A D3 15
YB21D3-20A D3 20 Быстро-на терминале

Фильтр Emi одиночной фазы высокой эффективности фильтра линии электропередач YB21D3-6A-Q двухступенный*Q: Быстро-на 6.35x0.8mm Фильтр Emi одиночной фазы высокой эффективности фильтра линии электропередач YB21D3-6A-Q двухступенный s: Волочение w Фильтр Emi одиночной фазы высокой эффективности фильтра линии электропередач YB21D3-6A-Q двухступенныйвинта: UL1015 18awg

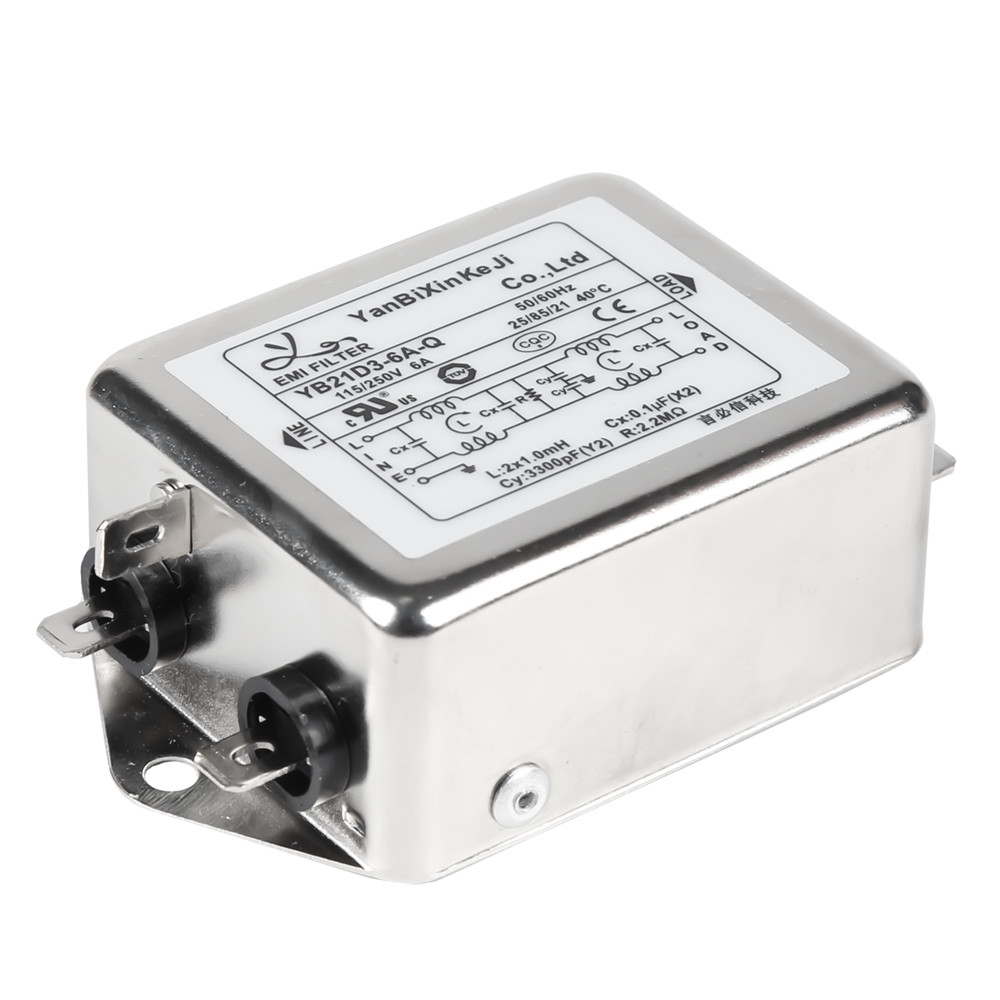

Изображение фильтра EMI YB21D3-6A-Q:

Фильтр Emi одиночной фазы высокой эффективности фильтра линии электропередач YB21D3-6A-Q двухступенный

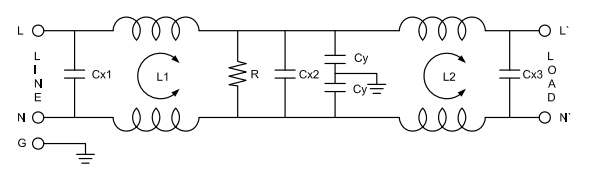

Электрическая схема:

Фильтр Emi одиночной фазы высокой эффективности фильтра линии электропередач YB21D3-6A-Q двухступенный

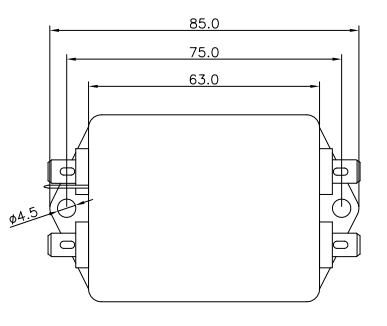

Механический размер (блок: mm)

Фильтр Emi одиночной фазы высокой эффективности фильтра линии электропередач YB21D3-6A-Q двухступенныйФильтр Emi одиночной фазы высокой эффективности фильтра линии электропередач YB21D3-6A-Q двухступенный

Фильтр Emi одиночной фазы высокой эффективности фильтра линии электропередач YB21D3-6A-Q двухступенный
