Yanbixin производит осколки IEC входный EMI фильтр UL одобрение фильтр линии электропередачи
Yanbixin производит осколки IEC входный EMI фильтр UL одобрение фильтр линии электропередачи
Yanbixin производит осколки IEC входный EMI фильтр UL одобрение фильтр линии электропередачи
Yanbixin производит осколки IEC входный EMI фильтр UL одобрение фильтр линии электропередачи
Спецификации
Номер модели :
YB11A3-10A
Место происхождения :
Китай
Количество минимального заказа :
ТИПСЫ
Термины компенсации :
L / C, T / T
Способность поставкы :
500000 Piece / Pieces в месяц
Срок поставки :
15-25 дней
Упаковывая детали :
56.5*28.5*22.5км (одна коробка)
Наименование продукта :
Фильтр входа A3 IEC
Настоящий :
1А 3А 6А 8А 10А 15А
Напряжение :
115V/250V
Экологическая температура :
40°C
Бренд :
YBX
Линия - - линия :
1450VDC
Линия, который нужно смолоть :
2000VAC
входное комплексное сопротивление :
20~100 дБ
Описание

Yanbixin производит осколки IEC входный EMI фильтр UL одобрение фильтр линии электропередачи



Техническая спецификация:



Положение A3 IEC Впускный EMI фильтр
Модель YB11A3-10A
Функция передачи Низкий проход
Тип упаковки Поверхностный монтаж
Номинальная частота центра 150K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 110VAC/250VAC
Номинальный ток 1А 3А 6А 8А 10А
Температура окружающей среды 40°C
Температурный диапазон 25 / 085 / 21
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC
Максимальный ток утечки 115VAC/50HZ Максимальная мощность 0,8mA
МОК 500 шт.
Цена USD1~2/М
Продолжительность 5 ~ 15 рабочих дней



Особенности:



1Отличная производительность / компактная структура



2Высокопроизводительные фильтры с высокой мощностью аттенуации с розеткой IEC 320



3. (R5) типы должны соответствовать требованиям IEC/EN60601-1 для испытаний безопасного пропускания, течения утечки и высокой гипотонии.



4Существует множество деталей и комбинаций для выполнения испытаний EMC различных клиентов.



Типичные применения:



1Специально разработан для LCD и PDP телевизоров, медицинских приложений, общих электроприборов.



2Медицинское оборудование



3. Испытательное и измерительное оборудование



4Малые и средние машины и бытовое оборудование



Правила выдвижения кандидатов:



YB-----11-----A3-------10A---------Q---------

              ¦ ¦ ¦ ¦ ¦ ¦

Круговое соединение корпуса не обязательно



Таблетки:



Модель No. Номинальный ток
@40°C
 		 Варианты терминала Резистор кровотечения (необязательно) G (необязательно) Ток утечки 250V/50Hz Электрическая схема
 		 Номинальное напряжение ((V) Рабочая частота ((Hz)


YB11A3-1A 1А Q. S W - -















< 0,8 мА

 Фиг.1















115/250В















50/60 Гц
YB11A3-2A 2А Q. S W - - Фиг.1
YB11A3-3A 3А Q. S W - - Фиг.1
YB11A3-4A 4А Q. S W - - Фиг.1
YB11A3-6A 6А Q. S W - - Фиг.1
YB11A3-8A 8А Q. S W - - Фиг.1
YB11A3-10A 10А Q. S W - - Фиг.1
YB11A3-15A 15А Q. S W - - Фиг.1
YB11A4-1A 1А Q. S W - - Фиг.1
YB11A4-2A 2А Q. S W - - Фиг.1
YB11A4-3A 3А Q. S W - - Фиг.1
YB11A4-4A 4А Q. S W - - Фиг.1
YB11A4-6A 6А Q. S W - - Фиг.1
YB11A4-8A 8А Q. S W - - Фиг.1
YB11A4-10A 10А Q. S W - - Фиг.1
YB11A4-15A 15А Q. S W - - Фиг.1



Электрическая схема:



Yanbixin производит осколки IEC входный EMI фильтр UL одобрение фильтр линии электропередачи

Фиг.1



Yanbixin производит осколки IEC входный EMI фильтр UL одобрение фильтр линии электропередачи

Фиг.2

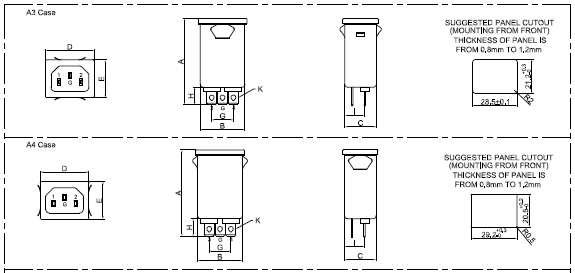

Механические размеры (Единица: мм)



Yanbixin производит осколки IEC входный EMI фильтр UL одобрение фильтр линии электропередачи



Дело А. В. В D Е F G H Я... J К
А3 56 28.5 21 31 24   12.7 11.8 13.5 3.2 6.3*0.8
А4 56 28.5 21 31 24   12.7 11.8 13.5 3.2 6.3*0.8
Толерантность ± 1 ± 1 ± 1 ± 1 ±0.15 ± 1 ±0.5 ±0.5 ±0.5 ± 1 ±0.15



Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)



Yanbixin производит осколки IEC входный EMI фильтр UL одобрение фильтр линии электропередачи
