Этап EMC фильтра EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A
Этап EMC фильтра EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A
Этап EMC фильтра EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A
Этап EMC фильтра EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A
Спецификации
Номер модели :
ИБ22Д2-10А-В
Место происхождения :
Китай
Количество минимального заказа :
50pcs
Термины компенсации :
T / T, L / C
Способность поставкы :
10000 часть/частей в шумовой фильтр Ак 220В месяца общецелевой
Срок поставки :
20-25 дней
Упаковывая детали :
56.5*28.5*22.5КМ
Продукт :
Фильтр линии электропередач
Настоящий :
1А-10А
Напряжение тока :
115V/250VAC
Частота :
50/60Hz
упаковка :
коробка
MOQ :
50Pcs
Описание

Этап EMC EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A



Двойной фильтр EMI этапа:



Соединение YB22D2 провода фильтр этапа одиночной фазы двойной для общего назначения. Текущее ставк можно предложить до 20 amps и расклассифицированное напряжение тока 115/250vac. Равочая частота 50/60Hz и работая temparature утечка -25~+85°C. низкая использующая версия на спросила. YB22D2 встречает регулировки утверждения безопасности, как маркировка UL, CSA и CE. Типичные применения включают электрическое и радиотехническую аппаратуру, оборудование бытовой техники, автоматизации, тренажер, и медицинское оборудование.



Особенность фильтра EMI YB22D2:



1. Расклассифицированное течение можно предложить до 20 AMPS.

2. Различные выборы выхода как быстро-на терминал.

3. Использующая версия низкой утечки на спросила.

4. Оно встречает уместные регулировки утверждения безопасности, как UL, CSA и маркировка CE.

5. Таможн-специфические версии доступны по запросу.



Технические данные:


--Расклассифицированное напряжение тока: 115/250 ВПТ
--Расклассифицированные течения: 1 к 10A
--Равочая частота: 50/60Hz

--Частотная полоса: 10KHz-30MHz
--Оценка Hipot (линия - - линия): 1450VDC
--Оценка Hipot (Лини-к-земля): 2250VDC
--Рабочая температура: -25 | +85°C
--Соответствие безопасности: UL, CSA, CE



Таблица выбора фильтра:

Номер детали. Расклассифицированные течения (a) Соединения выхода
YB12D2 6 Быстро-на терминале
YB21D2 10 Винт
YB22D2 15 Провод
YB24D2 20 Терминальный блок



Называя правило:

YB 22 D2 -- 10A -- W
| | |   |   |
Наш бренд Цепь Размер   Настоящий   Соединения выхода
  цепь 22:22 D2   6A: 6 amp   Q: быстро-на плате 250
        10A: 10amp   S: винт
        15A: 15 amp   W: провод
        20A: 20 amp   T: терминальный блок

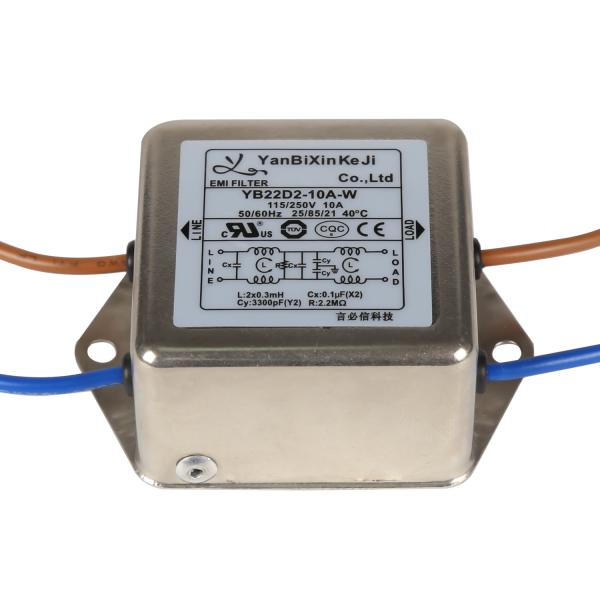

Фильтр EMI YB22D2-10A-W:

Этап EMC фильтра EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A



Медицинский тип приводит:

Модель нет. Расклассифицированное течение
@40°C
 		 Терминальные варианты
 		 Медицинское оборудование
 		 Утечка настоящее 250V/50Hz Электрическая схема Расклассифицированное напряжение тока (v) Равочая частота (Hz)


YB22E4-1A-x (5) 1A~4A Q S W 5































<5>

 Fig.2































115/250V































50/60Hz
YB22E4-6A-x (5) 6A Q S W 5 Fig.2
YB22E4-8A-x (5) 8A Q S W 5 Fig.2
YB22E4-10A-x (5) 10A Q S W 5 Fig.2
YB22E4-15A-x (5) 15A Q S W 5 Fig.2
YB22D1-1A-x (5) 1A~4A Q - W 5 Fig.2
YB22D1-6A-x (5) 6A Q - W 5 Fig.2
YB22D2-6A-x (5) 6A Q S W 5 Fig.2
YB22D2-8A-x (5) 8A Q S W 5 Fig.2
YB22D2-10A-x (5) 10A Q S W 5 Fig.2
YB22D2-15A-x (5) 15A Q S - 5 Fig.2
YB22D3-8A-x (5) 8A Q S W 5 Fig.2
YB22D3-10A-x (5) 10A Q S W 5 Fig.2
YB22D3-15A-x (5) 15A Q S - 5 Fig.2
YB22D4-10A-x (5) 10A Q S W 5 Fig.2
YB22D4-15A-x (5) 15A Q S - 5 Fig.2
YB22D4-20A-x (5) 20A Q S - 5 Fig.2
YB22D5-15A-x (5) 15A Q S - 5 Fig.2
YB22D5-20A-x (5) 20A Q S - 5 Fig.2
YB22D5-30A-x (5) 30A - S - 5 Fig.2
YB22D6-20A-x (5) 20A Q S - 5 Fig.2
YB22F1-20A-x (5) 20A Q S - 5 Fig.2
YB22F1-30A-x (5) 30A - S - 5 Fig.2
YB22F2-30A-x (5) 30A - S - 5 Fig.2
YB22F2-40A-x (5) 40A - S - 5 Fig.2
YB22F2-50A-x (5) 50A - S - 5 Fig.2
YB22F3-50A-x (5) 50A - S - 5 Fig.2

Этап EMC фильтра EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A*Q: Быстро-на 6.35x0.8mm Этап EMC фильтра EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A        S: Волочение винта Этап EMC фильтра EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A          W: UL1015 18awg



Электрическая схема:

Этап EMC фильтра EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A

                          FIG. 2

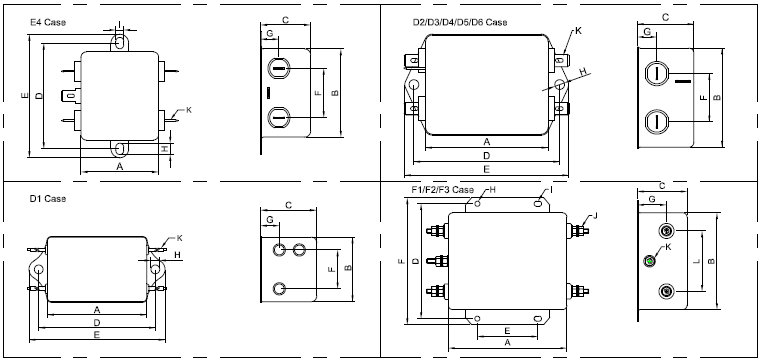

Механический размер (блок: mm)



Этап EMC фильтра EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A




Случай E3 E4 D1 D2 D3 D4 D5 F1 F2 F3 F4 Допуски
32 44,5 51 51 63 63 73 72 98 120 150 ±1
B 46 50,5 33 51 51 51 56 65 80 100 105 ±1
C 22,5 30 29 21 29 38 44,5 39 41 50 60 ±1
D 54 61,5 60 63 75 75 87 75 95 115 120 ±0.15
E 62 70,5 68 72 85 85 98 45 50 80 90 ±1
F 24 28 20 27 25 27 30 35 50 60 60 ±0.5
G 12,5 10,5 10 10 10 15,5 16 22 24 26 35 ±0.5
H 4,5 6 4,5 4,5 5 4,5 4,5 4,2 4,2 4*6 4*6 ±0.15
Я   4,5           4.2*6.2 4.2*6.2 4*6 4*6 ±0.15
J               M4/M6 M4/M6 M4/M6 M4/M6
K 6.3*0.8 6.3*0.8 UL 1015 6.3*0.8 6.3*0.8 6.3*0.8 6.3*0.8 M4 M4 M4 M4 ±0.15
L               35 50 60 60 ±2



Таблица вносимой потери (в системе 50ohm согласовывая IEC/CISPR No.17)

Единый режим                            -------- дифференциальный режим



                             1A                                                                                 3A

    Этап EMC фильтра EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A                       Этап EMC фильтра EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A



                               6A                                                                                8A

    Этап EMC фильтра EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A                       Этап EMC фильтра EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A



                           10A                                                                                   20A

   Этап EMC фильтра EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A                          Этап EMC фильтра EMI одиночной фазы двойной фильтрует низкопроходный фильтр линии электропередач 10A
