Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные
Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные
Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные
Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные
Спецификации
Номер модели :
ИБ22Д1-3А-К
Место происхождения :
Китай
Количество минимального заказа :
50pcs
Термины компенсации :
T / T, L / C
Способность поставкы :
10000 часть/частей в шумовой фильтр Ак 220В месяца общецелевой
Срок поставки :
20-25 дней
Упаковывая детали :
56.5*28.5*22.5КМ
Имя :
YB22D1-3A-Q
Настоящий :
1А-10А
Тип пакета :
Бумажная коробка
Случай :
Металл
OEM :
доступный
Передающая функция :
Низкопроходный
Период гарантии :
5 лет
Описание

Пакет Feedthrough фильтра EMI, случая металла фильтра EMI, крышки металла фильтра EMI



Технические данные:



Деталь Фильтр линии электропередач
Модель Фильтр линии электропередач YB-E
Передающая функция Низкопроходный
Тип пакета Поверхностный держатель
Номинальная разбивочная частота 10K-30MHZ
Вносимая потеря 60~90dB
Входное комплексное сопротивление 50Ω
Расклассифицированное напряжение тока 115V/250V
Расклассифицированное течение 1~10A
Экологическая температура 40°C
Диапазон температур 25 / 085/21
Равочая частота 50/60HZ
Линия - - линия 1450VDC
Линия, который нужно смолоть 2250VDC
Максимальное течение утечки 250VAC/60HZ 0.8mA Макс
MOQ 50pcs
Цена USD1~8.8/Meter
Время выполнения будний день 5~20

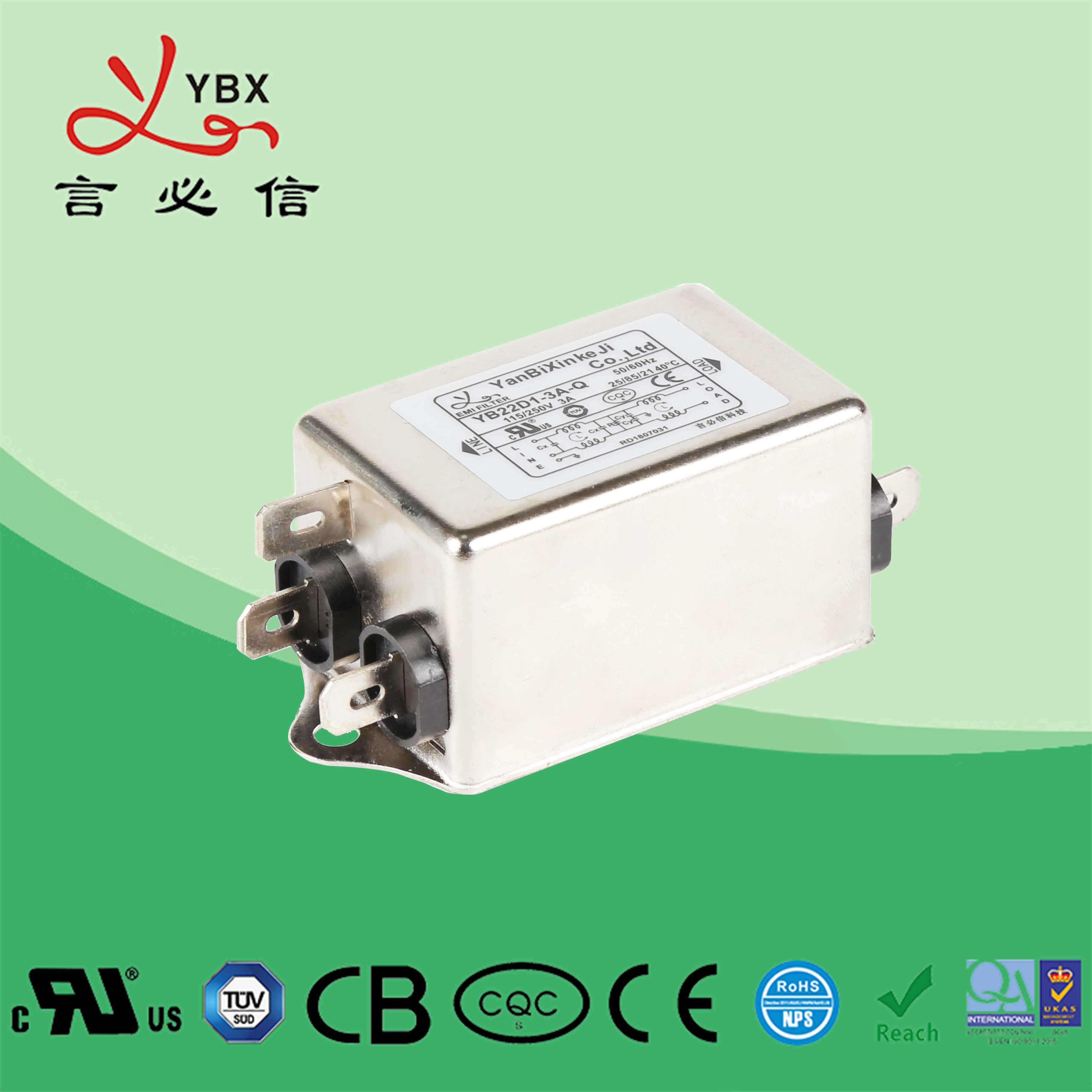

Изображение продукта:



Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные



Особенности:



-- YB22 конструировали двухступенный фильтровать, с хорошей амортизацией дифференциала и единого режима;



-- Различные терминальные варианты позволяют вам выбрать;



-- Разнообразие части и комбинации для встречи тестов EMC различного клиента.



Типичные применения:



1. Электрический и радиотехническая аппаратура



2. Медицинское оборудование



3. Оборудование Datacom



4. Оборудование автоматизации работы офиса



Правило выставления:



YB    22    E4   -   10A    -     Q            (R 5)

|        |               |              |                   | |

случай цепи     настоящее соединение опционное



Приводит:



Модель нет. Расклассифицированное течение
@40°C
 		 Терминал Options*
 		 Утечка настоящее 250V/50Hz Электрическая схема
 		 Расклассифицированное напряжение тока (v) Равочая частота (Hz)


YB22E4-1A 1A~4A Q S W





















<0>

Fig.1





















115/250V





















50/60Hz
YB22E4-6A 6A Q S W Fig.1
YB22E4-8A 8A Q S W Fig.1
YB22E4-10A 10A Q S W Fig.1
YB22E4-15A 15A Q S - Fig.1
YB22D1-1A 1A~4A Q - W Fig.1
YB22D1-6A 6A Q - W Fig.1
YB22D2-6A 6A Q S W Fig.1
YB22D2-8A 8A Q S W Fig.1
YB22D2-10A 10A Q S W Fig.1
YB22D2-15A 15A Q S - Fig.1
YB22D3-8A 8A Q S W Fig.1
YB22D3-10A 10A Q S W Fig.1
YB22D3-15A 15A Q S - Fig.1
YB22D4-10A 10A Q S W Fig.1
YB22D4-15A 15A Q S - Fig.1
YB22D4-20A 20A Q S - Fig.1
YB22D5-15A 15A Q S - Fig.1
YB22D5-20A 20A Q S - Fig.1
YB22D5-30A 30A - S - Fig.1
YB22D6-20A 20A - S - Fig.1
YB22D6-30A 30A - S - Fig.1
YB22F1-20A 20A - S - Fig.1
YB22F1-30A 30A - S - Fig.1
YB22F2-30A 30A - S - Fig.1
YB22F2-40A 40A - S - Fig.1
YB22F2-50A 50A - S - Fig.1
YB22F3-50A 50A - S - Fig.1



Медицинский тип приводит:

Модель нет. Расклассифицированное течение
@40°C
 		 Терминальные варианты
 		 Медицинское оборудование
 		 Утечка настоящее 250V/50Hz Электрическая схема Расклассифицированное напряжение тока (v) Равочая частота (Hz)


YB22E4-1A-x (5) 1A~4A Q S W 5































<5>

Fig.2































115/250V































50/60Hz
YB22E4-6A-x (5) 6A Q S W 5 Fig.2
YB22E4-8A-x (5) 8A Q S W 5 Fig.2
YB22E4-10A-x (5) 10A Q S W 5 Fig.2
YB22E4-15A-x (5) 15A Q S W 5 Fig.2
YB22D1-1A-x (5) 1A~4A Q - W 5 Fig.2
YB22D1-6A-x (5) 6A Q - W 5 Fig.2
YB22D2-6A-x (5) 6A Q S W 5 Fig.2
YB22D2-8A-x (5) 8A Q S W 5 Fig.2
YB22D2-10A-x (5) 10A Q S W 5 Fig.2
YB22D2-15A-x (5) 15A Q S - 5 Fig.2
YB22D3-8A-x (5) 8A Q S W 5 Fig.2
YB22D3-10A-x (5) 10A Q S W 5 Fig.2
YB22D3-15A-x (5) 15A Q S - 5 Fig.2
YB22D4-10A-x (5) 10A Q S W 5 Fig.2
YB22D4-15A-x (5) 15A Q S - 5 Fig.2
YB22D4-20A-x (5) 20A Q S - 5 Fig.2
YB22D5-15A-x (5) 15A Q S - 5 Fig.2
YB22D5-20A-x (5) 20A Q S - 5 Fig.2
YB22D5-30A-x (5) 30A - S - 5 Fig.2
YB22D6-20A-x (5) 20A Q S - 5 Fig.2
YB22F1-20A-x (5) 20A Q S - 5 Fig.2
YB22F1-30A-x (5) 30A - S - 5 Fig.2
YB22F2-30A-x (5) 30A - S - 5 Fig.2
YB22F2-40A-x (5) 40A - S - 5 Fig.2
YB22F2-50A-x (5) 50A - S - 5 Fig.2
YB22F3-50A-x (5) 50A - S - 5 Fig.2

Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные*Q: Быстро-на 6.35x0.8mm Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные        S: Волочение винта Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные          W: UL1015 18awg

Электрическая схема:



Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные

                         Fig.1



Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные

                          FIG. 2

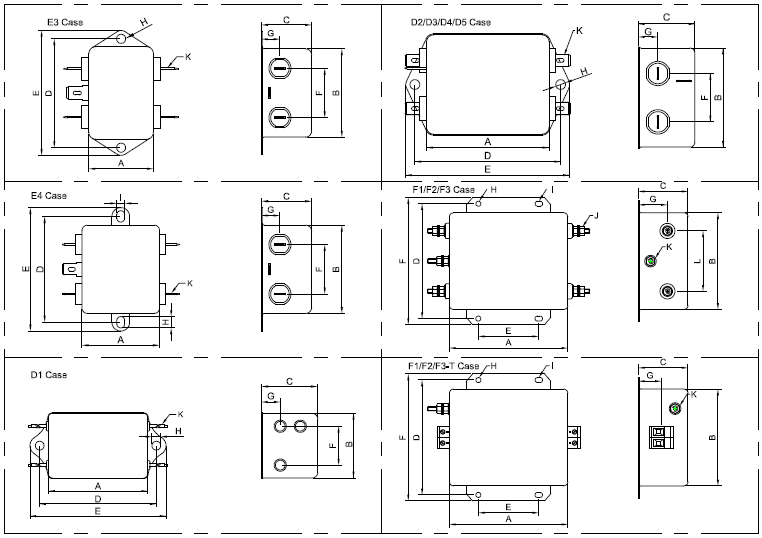

Механический размер (блок: mm)



Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные




Случай E3 E4 D1 D2 D3 D4 D5 F1 F2 F3 F4 Допуски
32 44,5 51 51 63 63 73 72 98 120 150 ±1
B 46 50,5 33 51 51 51 56 65 80 100 105 ±1
C 22,5 30 29 21 29 38 44,5 39 41 50 60 ±1
D 54 61,5 60 63 75 75 87 75 95 115 120 ±0.15
E 62 70,5 68 72 85 85 98 45 50 80 90 ±1
F 24 28 20 27 25 27 30 35 50 60 60 ±0.5
G 12,5 10,5 10 10 10 15,5 16 22 24 26 35 ±0.5
H 4,5 6 4,5 4,5 5 4,5 4,5 4,2 4,2 4*6 4*6 ±0.15
Я   4,5           4.2*6.2 4.2*6.2 4*6 4*6 ±0.15
J               M4/M6 M4/M6 M4/M6 M4/M6
K 6.3*0.8 6.3*0.8 UL 1015 6.3*0.8 6.3*0.8 6.3*0.8 6.3*0.8 M4 M4 M4 M4 ±0.15
L               35 50 60 60 ±2

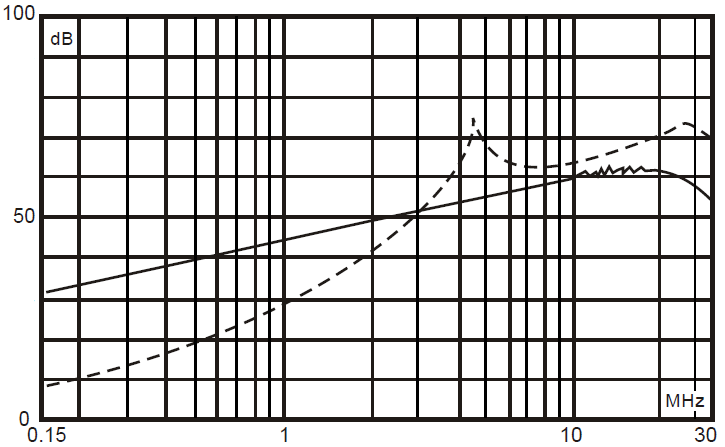

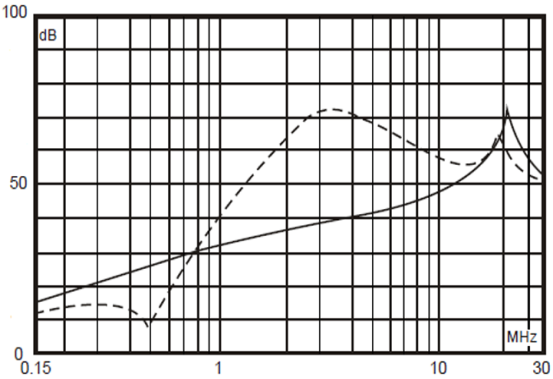

Таблица вносимой потери (в системе 50ohm согласовывая IEC/CISPR No.17)

Единый режим                            -------- дифференциальный режим

                              1A                                                                                   3A

    Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные                       Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные



                               6A                                                                                    8A

    Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные                       Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные



                            10A                                                                                      20A

   Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные                          Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные



                              30A

   Фильтры силы EMC крышки металла фильтра EMI серии YB-D низкопроходные
