1A~10A фильтр входа IEC C14 затыкает в фильтре EMI AC с переключателем для медицинского оборудования
1A~10A фильтр входа IEC C14 затыкает в фильтре EMI AC с переключателем для медицинского оборудования
1A~10A фильтр входа IEC C14 затыкает в фильтре EMI AC с переключателем для медицинского оборудования
1A~10A фильтр входа IEC C14 затыкает в фильтре EMI AC с переключателем для медицинского оборудования
Спецификации
Номер модели :
YB11B3-10A-Q (R)
Место происхождения :
Китай
Количество минимального заказа :
100pcs
Условия оплаты :
L/C, T/T
Способность поставки :
500000 часть/частей в месяц
Срок поставки :
15-25 дней
Упаковывая детали :
56.5*28.5*22.5cm (одна коробка)
Имя деталя :
Фильтр входа IEC с переключателем
Частота входного сигнала :
50/60hz
Настоящий :
1A 3A 6A 8A 10A
Напряжение тока :
115V/250V
Экологическая температура :
40°C
Линия - - линия :
1450VDC
Линия, который нужно смолоть :
2000VAC
Работая температура :
-20℃~+80℃
Описание

1A~10A фильтр входа IEC C14 затыкает в фильтре EMI AC с переключателем для медицинского оборудования



Фильтр входа IEC YB-B:



Спецификация фильтра входа IEC:



Деталь Фильтр входа IEC с переключателем
Модель YB11B3-10A-Q (R)
Передающая функция Низкопроходный
Тип пакета Поверхностный держатель
Номинальная разбивочная частота 10K-30MHZ
Вносимая потеря 60~90dB
Входное комплексное сопротивление 50Ω
Расклассифицированное напряжение тока 125VAC 250VAC
Расклассифицированное течение 1A 3A 6A 8A 10A
Экологическая температура 40°C
Диапазон температур 25 / 085/21
Равочая частота 50/60HZ
Линия - - линия 1450VDC
Линия, который нужно смолоть 2250VDC
Максимальное течение утечки 115VAC/50HZ 0.3uA Макс
MOQ 200pcs
Цена USD1~2/Meter
Время выполнения будний день 5~15



Особенности:



1. Превосходные представление/компактная текстура



2. Опционные медицинские версии (тип (R5))



3. Быстро соединитесь (6.35*0.8mm), припой или провод



4. Высокая эффективность и высокие фильтры силы амортизации с гнездом IEC 320



5. Типы (R5) исполняют с требованиями IEC/EN60601-1 для зазора безопасности, течения утечки и высокого испытывать hipot.



6. Разнообразие части и комбинации для встречи тестов EMC различного клиента.



Типичные применения:



-- Специально конструированный для LCD и ТВ PDP, медицинские применения, общие электроприборы.



-- Медицинское оборудование



-- Оборудование теста и измерения



-- Небольшие и среднего размера машины и бытовая техника



Правило выставления входа Fiter IEC



YB 11 B3 - 10A - Q
| | |   |   |
Одиночная фаза Цепь Размер   Настоящий   Соединение выхода
  цепь 11:11 B3   6A: 6 amp   Q: быстро-на плате 250
        8A: 8 amp   W: провод
        10A: 10 amp   S: Терминалы волочения припоя

1A~10A фильтр входа IEC C14 затыкает в фильтре EMI AC с переключателем для медицинского оборудования*Q: Быстро-на 6.35x0.8mm 1A~10A фильтр входа IEC C14 затыкает в фильтре EMI AC с переключателем для медицинского оборудования s: припой 4.0x0.8mm 1A~10A фильтр входа IEC C14 затыкает в фильтре EMI AC с переключателем для медицинского оборудования w: UL1015 18awg



Таблица выбора фильтра:



Номер детали. Случай Расклассифицированные течения (a) Соединения выхода
YB11B3-1A B3 1 Быстро-на терминале
YB11B3-3A B3 3

YB11B3-6A

 B3 6 Провод
YB11B3-8A B3 8
YB11B3-10A B3 10 Терминалы волочения припоя

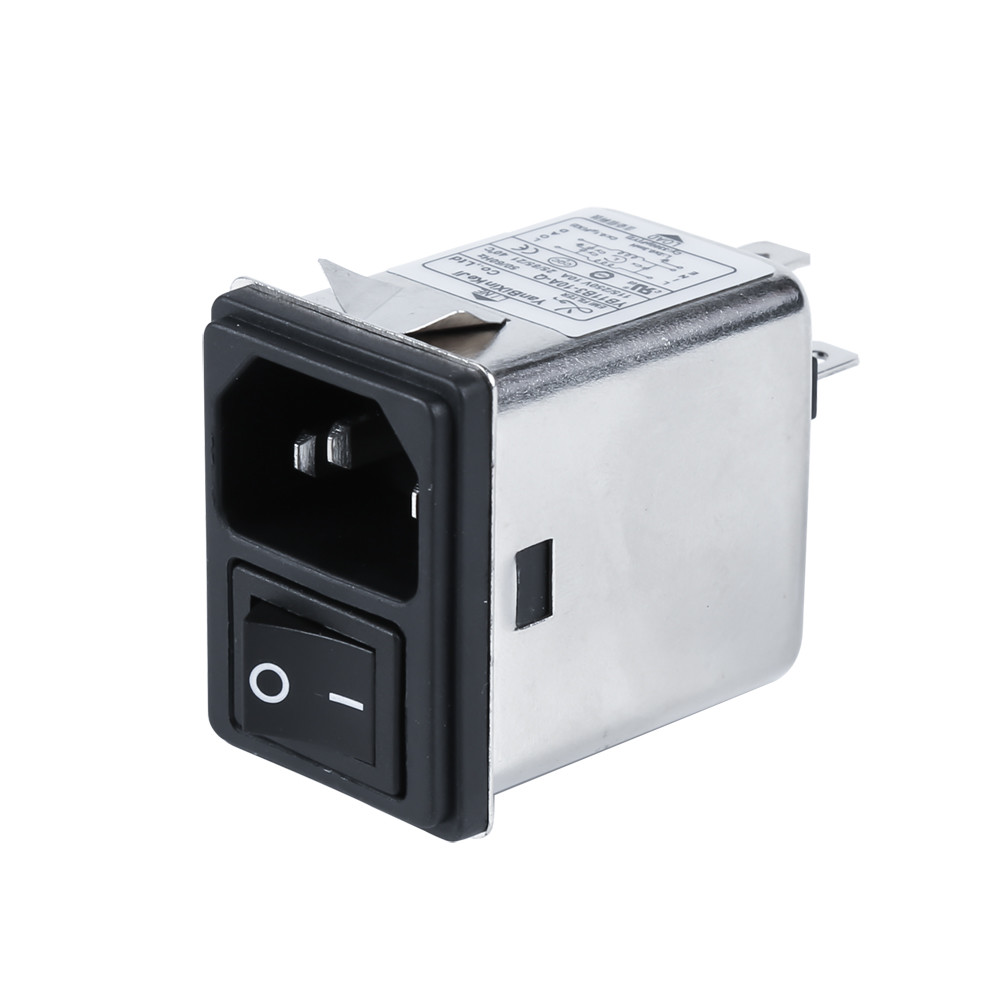

Изображение продукта YB11B3-10A-Q (r):



1A~10A фильтр входа IEC C14 затыкает в фильтре EMI AC с переключателем для медицинского оборудования

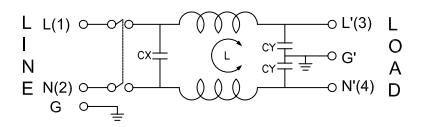

Электрическая схема:



1A~10A фильтр входа IEC C14 затыкает в фильтре EMI AC с переключателем для медицинского оборудования

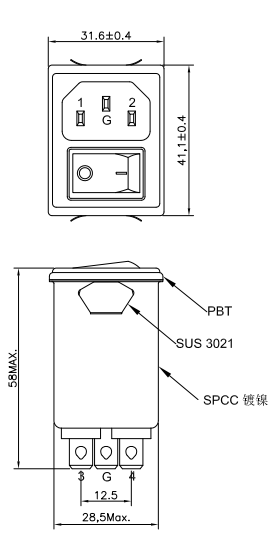

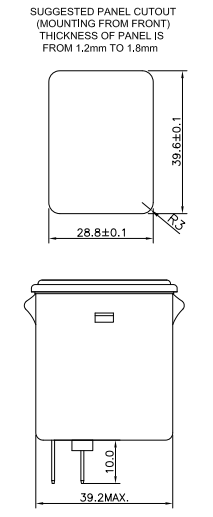

Механический размер (блок: mm)



1A~10A фильтр входа IEC C14 затыкает в фильтре EMI AC с переключателем для медицинского оборудования1A~10A фильтр входа IEC C14 затыкает в фильтре EMI AC с переключателем для медицинского оборудования



Таблица вносимой потери (в системе 50ohm согласовывая IEC/CISPR No.17)



1A~10A фильтр входа IEC C14 затыкает в фильтре EMI AC с переключателем для медицинского оборудования



Другая серия фильтра EMI



Мы имеем самый полный ряд фильтров EMI, в дополнение к фильтру входа IEC и фильтр модуля входа силы, мы также имеем однофазные фильтры, трехфазные фильтры, особенные фильтры EM для доск ПК и так далее, свяжемся мы, мы имеем профессиональных техников для выбора правых фильтров EMI для вас, смотрим вперед к слышать от.
