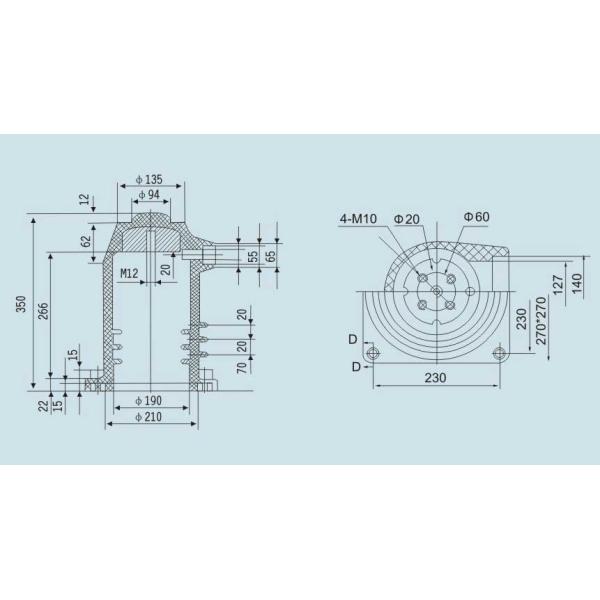

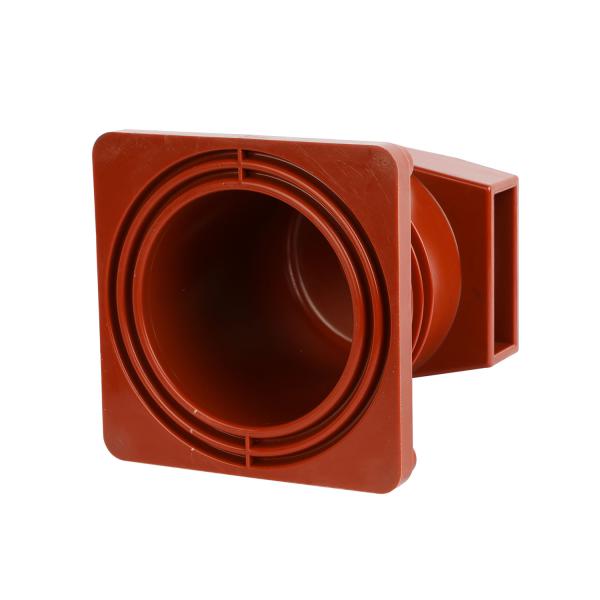

CHN3-12Q/230 4000A 11 кВ изоляторы из эпоксидной смолы для контактных коробок и распределительных устройств, проходные изоляторы

1. Газ, пар, пыль, не оказывающие серьезного влияния на изоляцию контактной коробки

Отсутствие взрывоопасных или коррозионных веществ.
Технические данные и требования
Технические данные и требования.

2. Контактная коробка и контакт должны выдерживать испытательное напряжение частотой (эффективное значение) 42 кВ в течение 5 минут, импульсное напряжение (пиковое значение) 75 кВ;

3. Маркировка контакта на землю должна выдерживать испытательное напряжение 42 кВ в течение 5 минут и
импульсное напряжение (пиковое значение) 75 кВ;

4. Превышение температуры на конце контактной коробки на конце линии при длительной работе не должно превышать 65 ℃ при номинальном токе;

5. Превышение температуры на выходе конечного контакта не более 65 °C, если контактная коробка используется в течение длительного времени при номинальном токе.

6. Проходная втулка используется для увеличения изоляционной функции шинопровода в шкафу и играет определенную поддерживающую роль. В середине, в конце.

7. Изоляторы выполняют только функцию опоры, иногда датчик с точечным подключением используется непосредственно вместо изолятора, а также в качестве датчиков.

8. Таким образом, современные кольцевые сетевые шкафы, как правило, не требуют обслуживания, но стоимость выше. Для открывающихся и закрывающихся станций, подстанций, таких как крупные электростанции, более важную нагрузку следует защищать с помощью шкафа. В настоящее время город Ухань в соответствии с требованиями текущего отдела электроснабжения, как правило, выбирает кольцевой шкаф, установочная мощность трансформатора с его общими требованиями должна контролироваться в пределах 1250 кВА.
