ZBW Наружная предварительно изготовленная подстанция Европейский стиль Электрическая подстанция коробка

Описание продукта

Этот продукт полностью соответствует стандарту GB17467 "Высоковольтная и низковольтная предварительно сконструированная подстанция".промышленные и горные предприятия, городские здания, жилые кварталы, терминалы нефтяных месторождений, отели, парки и строительные площадки и т. д. Он может реализовать кольцевую сеть или терминал электроснабжения.

Модель и ее значение

1Преfabрикованная подстанция
Структурные особенности: шрифт P-продукта; шрифт M-eye
3Серийный номер образца

4Номинальное напряжение высокого напряжения (kV)
5 Номинальное напряжение низконапряженной стороны (kV)
6 Номинальная мощность трансформатора (kVA)

Условия использования

Пользователи должны предоставить следующую информацию при заказе:
• Высота: W 1000 м;
•Температура окружающей среды:
•относительная влажность: среднедневное значение не превышает 95%, а среднемесячное значение не превышает 90%;
• Уровень антивибрации: горизонтальное ускорение 0,4 м/с2, вертикальное ускорение 0,15 м/с2;
• на месте установки нет серьезного удара, серьезного загрязнения и химической коррозии, а также нет проводящей пыли или опасности взрыва.Пожалуйста, проконсультируйтесь с нашей компанией, чтобы решить.

Технические параметры

Примечание: пункты 5 и 6 не требуются, если мощность трансформатора менее 200 кВА.

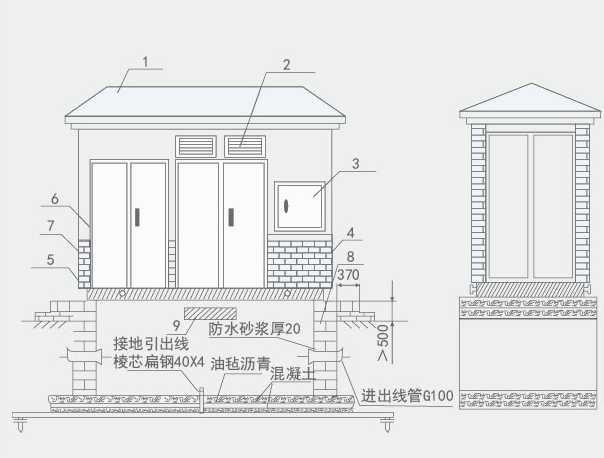

Рисунок размеров установки

1Крыша.
2Скрытые.
3. Внешняя шкатулка измерений
4Подъемное кольцо.
5. Жесткое шасси с отверстием

6Дверь.
7. струйный кирпич, поверхность стены из имитационных кирпичей
8. Бетонный фундамент
9- Вентиляция в фундаменте могилы

Нужно знать, когда заказывать

Пользователи должны предоставить следующую информацию при заказе
• требования к модели, вместимости, количеству, цвету и размеру, материалу оболочки;
• Модель трансформатора, производительность, группа соединения, диапазон подключения и требования к импеданции;
• схема первичной проводки высоковольтной стороны, модели компонентов, спецификации и требования;
•Масло трансформатора (25#, 45#, масло высокой точки зажигания);
• Требования к сети интеллектуального управления питанием или конфигурации сети управления объектом для подстанций типа коробки; • Требования к окружающей среде использования.
