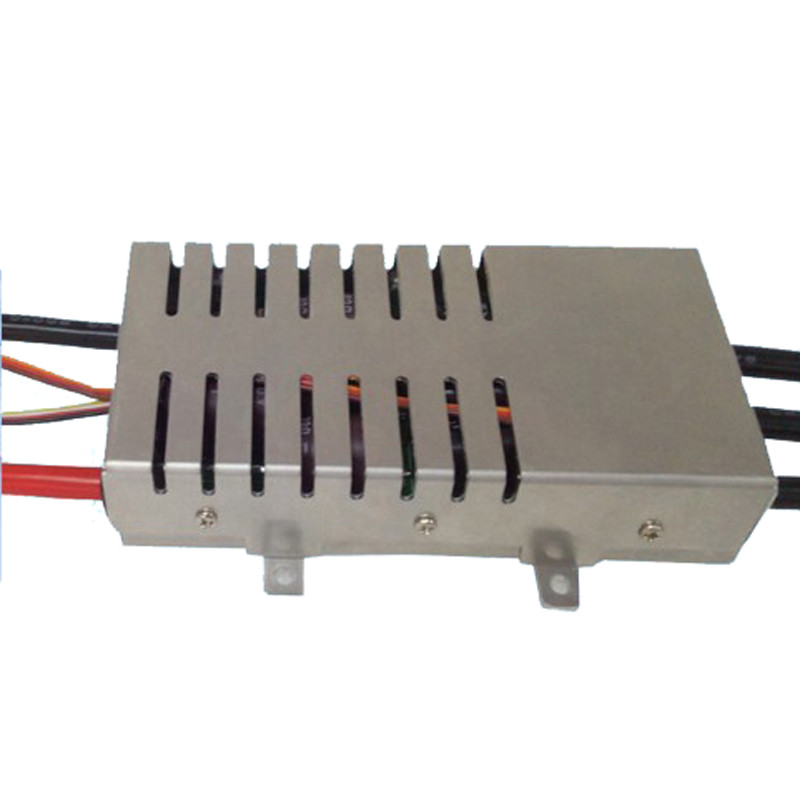

регулятор скорости 16S 320A безщеточный электронный для RC Multicopter

Элементарные сведения:

Данные по ESC:

1: 3 провода штырей для порта приемника, длины 300mm:
---Смолот коричневый провод,
---Желтый провод провод сигнала ИМПа ульс, оно сигнал ИМПа ульс 5V PWM и вы как раз контролировать ESC через провод,
---Красный провод входной сигнал провода 5V силы к ESC; вы должны поставить напряжение тока 5V к красному проводу в противном случае ESC не будет работать.

2: Стандартный сигнал приемника 1-2mS@50Hz. Saild что приемник отправит ИМП ульс 1-2mS 5V в 20mS в ESC. ИМП ульс 1mS подготовит ESC, и мотор остановит. когда рост дроссель, ИМПа ульс ширины рост также, о 1.1mS, мотор начнет закрутить, и 2mS, мотор закрутит на полной скорости.

3: Провод Baterry: длина 180mm, 8AWG. Красный провод соединяется с положительным поляком, чернотой соединяется с отрицательным поляком. Черная сторона небольшой черной линии 18AWG провод Анти--искры, она построена в соединителе пули и резисторе 10 омов. Вы должны соединить конец провода с недостатком батареи. вы можете подключить красный провод ESC с положительным поляком батареи вначале. После этого соедините провода анти--искры хорошо. Последний шаг подключить черный провод ESC с поляком батареи отрицательным. Если сделайте так, то никакая искра не будет произведена, и это защитит главный соединитель пуль от повреждения искры.

провод 4.Motor; провод 3 ПК задний, 8AWG, 180mm.

провод 5.Program: 4 штыря, длина 100mm. Используйте связь USB для программирования через ПК или программу через коробку программы.


Особенность:

Напряжение тока 1S=4.2V батареи

Микропрограммные обеспечения ESC могут быть уточнены потребителем.

Его можно соединиться с программируя коробкой или подключиться с компьютером через кабель USB, который очень удобен для того чтобы установить различные параметры безщеточного ESC.

Одноячеистое напряжение тока выключения защиты, регулируемое от 0.1V.

Угол выдвижения мотора от 0 до 30 градусов и может быть отрегулирован шаг за шагом.

3 типа кривых ответа дросселя могут быть установили на различные ощущения ускорения.

С обратной функцией, и обратным временем задержки регулируемый.

Li-MH/Li-Pofrom 2.0-3.6V, Ne-Cd/Ne-0.4-1.0V, LiFefrom 2.2-2.8V.

Оно имеет автоматическое обнаружение дросселя и ручную установку функции фиксированного значения.

Над C. ° предохранения от 110 температуры.

Сигнал дистанционного управления автоматически повернут после 3 секунд потери.

Значение функции установки:

1. Обратный: Включено-выключено.

2. Время: 0°,1°,2°,3°,4°......30°.

3. Частота: 8KHz, 16 КГц, 32 КГц.

4. Ускорение: Мягкий/средство/крепко.

5. Тип аккумулятора: NiCd/NiMh, Li-Ion/Li-Pol, жизнь.

6. ВЫКЛЮЧЕНИЕ NiCd/NiMH: ×0.05,0.4V,0.5V,0.6V,0.7V,0.8V,0.9V,1.0V.×0.05значит чтонапряжение токаотрезка5%напряжение токапокасоединяющся.

7. Количество клеток: Автомобиль, 2S, 3S, 4S, 5S, 6S, 7S, 8S, 9S, 10S, 11S, 12S, 16S.

8. ВЫКЛЮЧЕНИЕ LiIo/политика: 2.0V, 2.1V, 2.2V, 2.3V, 2.4V, 2.5V, 2.6V, 2.7V, 2.8V, 2.9V, 3.0V, 3.1V, 3.2V, 3.3V, 3.4V, 3.5V, 3.6V.

9. Выключение жизни: 2.2V, 2.3V, 2.4V, 2.5V, 2.6V, 2.7V, 2.8V

10. Отрезка тип:: Спад, крепко. l

11. Сила ограничиваемая вперед: , 75%, 50%, 25%.

12. Обратный силы ограниченное: , 75%, 50%, 25%.

13. Время задержки когда новообращенный направления: 0.25S, 0.5S, 0.75S, 1S, 1.5S, 2S, 3S, 5S.

14. Обратный пункт: Автоматическое, фиксированное 1.0mS, фиксированное 1.1mS, фиксированное 1.2mS, фиксированное 1.3mS.

15. Передний пункт: Автоматическое, фиксированное 1.7mS, фиксированное 1.8mS, фиксированное 1.9mS, фиксированное 2.0mS.

16. Кривая дросселя: Логарифмический, линейный, степенный.

17. Направление вращения: Налево, правый.

18. Монитор времени (ПРИУРОЧИВАЯ MONTITOR): ДАЛЬШЕ.

Примечание: красный знак автоматически принимаемое значение фабрики, вы может установка действовать значение самостоятельно.

Изображения:

Торговые термины:

1.Payment: T/T, PayPal, западное соединение.

время выполнения 2.Production: 5 дней для 100-200 ПК, 10days для 200-300pcs.

3.Sample можно поставить в течение 3 дней.

4.Discounts предложены основанный на количествах заказа.

5.MOQ: 2 ПК.

Shipping&Return:

1. Детали будут погружены не позднее рабочий день 3 после завершенной оплаты полученной.

2. Детали погружены от DHL срочного, UPS, EMS, достигают большую часть из стран в течение 3-7 дней соответственно.

3. Период гарантии 2 yrs для этого деталя.

4. Если продукт не может работать, или найдите оно как дефекты в пределах в 7 дней после получения, то пожалуйста свяжитесь мы, мы заменим или возвратим.

5. Все электронные почты будут отвечены не позднее 1 рабочий день.
