IEC60068-2-30 Прогулочная камера с регулируемой влажностью и температурой 22м3
Соблюдение стандартов и положений
IEC60068-2-30:2005 Экологические испытания-часть 2-30: Испытания-испытания Db: влажная температура, циклическая (12h+12h цикл), IDT
IEC60068-2-78:2012 Экологическое испытание-часть 2-78: Испытания-испытательная кабина: влажная температура, устойчивое состояние, IDT
IEC60068-2-1:2007 ¢Окружающее испытание-часть 2-1: Испытания-испытание А: холодное, IDT
IEC60068-2-2:2007 ¢Проверка окружающей среды - Часть 2-1: Испытания - Испытание B - Сухое тепло, IDT
Информация о продукте:
Эта испытательная камера моделирует изменяемую температурой и влажностью среду для продуктов или материалов.приборы и счетчики и другие части изделий при высокой и низкой температуре и влажной среде во время хранения, транспортировки и использования, для определения температурной адаптации вышеуказанных продуктов или материалов к высокой и низкой температуре и влажной среде,особенно для электрификации продукции, изменения производительности и механических свойств.
Технические параметры
| Нет, нет, нет. |
Проект |
Содержание |
| А. |
Номер изделия |
SN886-6м3 |
| В. |
Бренд продукции |
SINUO |
| В |
Внутренний размер камеры |
W2000mm x D1500mm X H2000mm |
| Внешние размеры камеры |
Часть шкафа: около 2300 мм В × 2890 мм Д
×2350 мм H
|
| D |
Температурный диапазон |
-70°C+180°C ((регулируемый диапазон) |
| Скорость нагрева |
-70°C+180°C средняя скорость нагрева в течение всего процесса около 2~3°C/мин |
| Скорость охлаждения |
+180°C−70°C средняя скорость охлаждения на протяжении всего процесса около 0,7−1°C/мин |
| Разрешение дисплея температуры |
00,1°C |
| Колебания температуры |
≤ ± 0,5°C |
Данные, измеренные в условиях отсутствия нагрузки |
| Отклонение температуры |
≤ ± 2,0°C |
| Диапазон влажности |
20-98% рН |
| Отклонение влажности |
+2,0%RH / -3,0%RH |
| Отклонение влажности |
Ниже 75%RH≤±5,0%RH, выше 75%RH≤+2/-3%R.H. |
| Колебания влажности |
≤ ± 2,0%R.H. |
| Диаграмма диапазона возможностей контроля температуры и влажности |
(См. диаграмму регулируемого диапазона температуры и влажности, без источника влаги или тепловой нагрузки)
|
| Е |
Шум двигателя |
≤ 75 дБ (А) (Устройство обнаружения шума измеряется на расстоянии 1 м от двери оборудования) |
| F |
Силовое питание |
AC3¢5W 380V 50Hz (R, STN трехфазный пятипроводный плюс заземляющий провод) (колебания напряжения ≤±10%) |
| G |
Сила |
В целом 25 кВт |
| H |
Энергосберегающая конструкция |
ПЛК системы управления используется для автоматической корректировки условий работы холодильника в соответствии с условиями испытания.Система охлаждения может регулировать мощность в соответствии с нагрузкой и имеет технологию регулирования энергии компрессора, что может достичь отличных эффектов энергосбережения. |
| Я... |
Способ охлаждения |
Оборудование использует тип водяного охлаждения (содержит водонапорную башню, насос для воды). |
Структура и материалы
|
Общая установка
|
Хранилище собирается и устанавливается путем крепления замков на месте, и имеет красивый внешний вид.Промежуточный слой между внутренней камерой и внешней оболочкой заполнен полиуретановой пеной и армированными стальными пластинамиСтруктура твердая, установка удобная и быстрая, а срок строительства короткий. |
| Материал внешней камеры |
Стандартная толщина стальной пластины внешнего цвета: 0,8 мм |
| Материал внутренней камеры |
Внутренняя камера изготовлена из нержавеющей стали SUS#304. |
|
Изолирующий материал
|
100 мм жесткая пенополиуретановая и стеклянная шерсть, огнезащитная и огнеупорная, отвечающая экологическим требованиям.Промежуточный слой между внутренней камерой и внешней оболочкой заполнен полиуретаномСтруктура твердая, установка удобная и быстрая, а срок строительства короткий. |
| Вертикальные доски и доски для крыш |
Изготовлен из нержавеющей стали SUS#304 (полной толщины 1,0 мм) |
| Материал дна |
Изготовлен из нержавеющей стали SUS#304 |
|
Дверь камеры
|
Внешняя сторона двери изготовлена из холоднокатаных стальных плит, которые вырезаны, сложены и окрашены с помощью CNC (толщина 1,2 мм),и внутренняя часть укреплена квадратными трубками, чтобы избежать деформации или утечки воздуха во время длительного использования- с одной дверью с застежкой, чтобы предотвратить конденсацию или заморозку на раме двери и краю двери во время испытаний на низкой температуре,дверная рама и край двери оборудованы электрическими устройствами для размораживания. |
| Нижняя |
Нижняя дренажная канавка имеет ширину 60 мм и глубину 30 мм. Она погружена вокруг нижнего периметра.Для испытательной камеры используются 2 дренажа из нержавеющей стали для испытания высокой температуры и высокой влажности для сброса конденсационной воды.. |
|
Нижняя тарелка
|
a) Единая нагрузка: 500 кг/м2;
b) Подъемность нижней пластины обеспечивается горизонтальной сталью каналов для обеспечения установки испытательной камеры на плоской поверхности.Нижняя плита испытательной камеры устанавливается с деревянными площадками, несущими нагрузкуНа нижней пластине из нержавеющей стали установлена 3 мм антискользящая алюминиевая плита для обеспечения равномерного напряжения на всей нижней пластине.
|
|
Окно наблюдения
|
Размер окна наблюдения: ширина 400*высота 600 мм. Дверь оснащена теплостойким и антипотным 3-слойным вакуумным большим стеклянным окном наблюдения.на поверхности не будет ни заморозков, ни конденсации. |
|

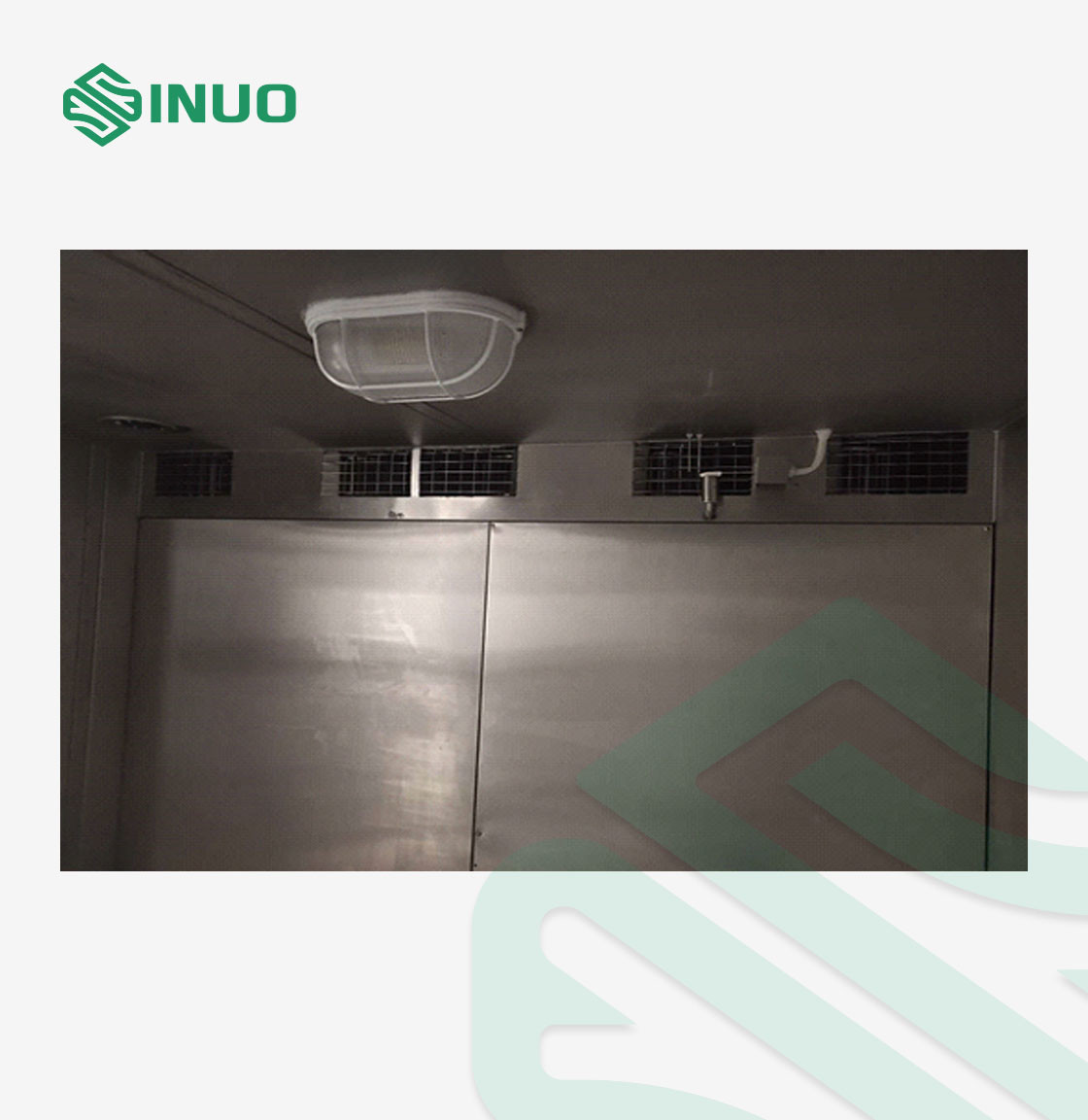

| Устройство освещения |
В испытательной камере устанавливаются две световые лампы, которые защищены от взрывов и влажности. |
|
|
Свинцовые отверстия
|
Корпус оснащен 1 Φ100 мм отверстием, 1 мягкой розеткой и 1 крышкой отверстия, которые могут быть использованы для внешнего испытания кабеля питания или сигнальной линии, проходящей через |
|
| Запечатка |
Печать двери испытательной камеры изготовлена из силиконовой резиновой ленты, которая устойчива к высоким и низким температурам, антивозрастной и имеет хорошую герметичность. |
| Окно баланса давления |
Окно балансировки давления сбалансирует давление внутри и снаружи склада.и предотвращает всасывание двери внутрь и невозможность ее открытия во время охлажденияОбычно она закрывается и открывается автоматически при большой разнице давления. |

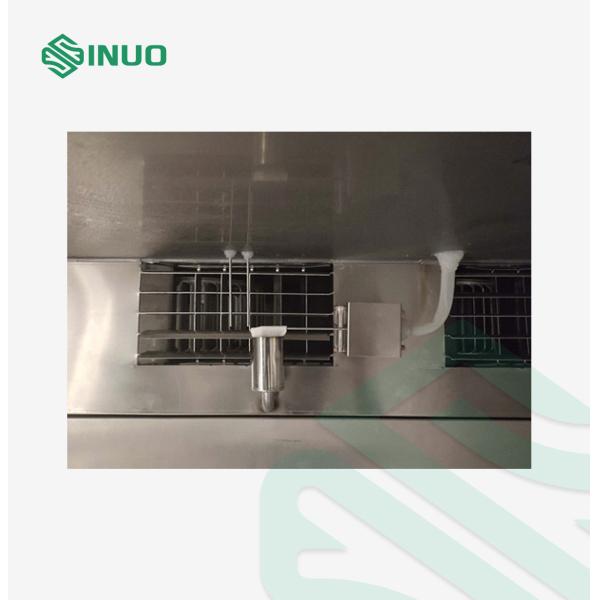

| Датчик температуры |
Используя импортный платиновый датчик температуры PT100, высокая точность |
| Датчик влажности |
Принять высокочувствительный датчик влажности с высокой точностью и длительным сроком службы |
| Система подачи воздуха |
|
Схема подачи воздуха
|
Выпуск воздуха использует метод возвращения циркуляционного воздуха верхнего выхода и нижнего возвращения воздуха.
|
|
| Характеристики подачи воздуха |
Воздух переносится центробежным ветровым колесом, а крышка выхода воздуха регулирует направление ветра, чтобы полностью обеспечить единообразие внутри камеры. |
|
|
Двигатель циркуляции
|
С использованием асинхронного двигателя 380 В
|
|
|
Ветряное колесо
|
Многокрыловой центробежный циркуляционный вентилятор, высоко- и низкотемпературные лопасти из алюминиевого сплава
|
|
| Система охлаждения |
|
|
Способ охлаждения
|
Двухкаскадное механическое сжатие пара
|
|
| Компрессор |
Немецкий полугерметический поршневый компрессор GEA или Emerson Scroll Compressor |
|
Рефрижератор
|
Нефтористые и экологически чистые HFC R404a+R23
|
|
|
Конденсатор
|
Тип высокоэффективной оболочки и трубки, охлаждаемые водой
|
|
|
Обогреватель
|
Высокоэффективный многосекционный алюминиевый сплав-паровоз (тип утолщенного плавника)
|
|
| Другие принадлежности |
Все они - высококачественные продукты международных брендов первой линии (изображение справа: фильтр-сушилка) |
|
| Обезвоживание |
Замораживание и обезвоживание холодильной системой (воздух в коробке проходит через испаритель при температуре ниже точки росы, и влага осаждается) |
|
| Система отопления и увлажнения |
| Нагревательная трубка |
Электрическое отопление, высококачественный никель-хромный сплав, тип электрического нагревательного провода, управление модуляцией ширины импульса PID SSR автоматически регулирует мощность нагрева. |
| Метод контроля |
Выходной сигнал контроллера используется для достижения высокоточного бесконтактного управления переключателем с помощью твердотельных реле SSR. |
| Увлажнительная трубка |
Электрическое отопление типа котла, высококачественная никель-хромная сплав электрический нагревательный провод типа плюс SUS304 броне, PID импульс модуляции ширины управления SSR автоматически регулирует мощность нагрева.После увлажнения в испытательную камеру вводится пар. |
| Метод контроля |
Выходной сигнал контроллера используется для достижения высокоточного бесконтактного управления переключателем с помощью твердотельных реле SSR. |
| Система управления и схема управления |
|
|
Контроллер
|
Он принимает холодно сбалансированный программируемый цвет сенсорного экрана температуры и влажности контроллер "7-дюймовый" китайский и английский истинный цвет сенсорного экрана человеко-машинный интерфейс (тип разговора экрана) |
|
|
Функция отображения на экране
|
|
|
| Разрешение воспроизведения |
Температура 0,01°C; влажность 0,1%; время 1min |
|
| Режим работы |
Запуск программы, запуск фиксированного значения |
|
|
Пропускная способность программы
|
Время работы с фиксированным значением может быть установлено до 9999h59m (настройка 0 означает непрерывную работу без ограничения времени);
Используемая пропускная способность программы: максимум 120 групп;
Используемая емкость памяти: 120 шагов на группу;
Повторяемое выполнение команды: каждая команда может выполняться до 999 раз.
|
|
| Способ установки |
Режим диалога между человеком и машиной с использованием сенсорного ввода и управления |
|
|
Интерфейс связи
|
Может быть подключен к компьютеру для отображения кривых и сбора данных (компьютер не включен)
Устройства связи RS-232, RS-485 и USB
|
|
| Карта памяти USB |
Вставляемый флеш-накопитель USB для загрузки исторических кривых, исторических данных, функции горячего обмена |
|
|
Способ записи данных
|
Он имеет защищенную батареей оперативную память, которая может сохранять значения настройки устройства, значения отбора проб и время отбора проб; период записи кривой может быть установлен на 30 ~ 60 секунд,и максимальное время памяти хранит 90-дневные исторические кривые и исторические данные (при отборе проб). |
|
| Функция памяти отключения |
Режим восстановления отключения питания может быть настроен на: горячий старт/холодный старт/остановка. |
|
| Планировать запуск функции |
Оператор может установить время включения по своему усмотрению, и машина будет работать автоматически после того, как время истечет, когда включено питание. |
|
| Основные компоненты схемы управления |
Основные компоненты схемы управления являются все высококачественные бренды. |
|
|
Справочная схема схемы
|
|
Каждая строка обозначается номером строки
|
| Защитная функция |
Примечание |
|
1Имеет защитный переключатель от короткого замыкания.
2Перегрузка и перегрев компрессора
3Устройство защиты от перенапряжения/ниженапряжения системы
4. Самодиагностика контроллера и отображение ошибок
5Защита от низкого давления охлаждающей воды
6Защита от утечки и короткого замыкания
7Защита от короткого замыкания
8. Безопасный наземный терминал
9Защита от перегрева или перегрузки вентилятора
10Устройство балансировки давления воздуха внутри и снаружи коробки
|
|
| Условия использования |
|
1Температура окружающей среды: -5°C~+28°C;
2Относительная влажность: ≤ 85% RH;
3. атмосферное давление: 80 кПа~106 кПа
4Никаких сильных вибраций.
5. Силовое питание оборудования: (примечание, что испытательное питание не включено)
5.1 Подключить источник питания к 380VAC (± 10%), трехфазному проводу + защитному проводу заземления, сопротивление заземлению ≤ 4Ω;
5.2 Максимальная эффективная мощность: 25 kW
6. Частота: 50±0,5HZ
|
|
Схема конструкции оборудования (только для справки)
1Однодверная 2. рабочая комната
3. камера смешивания влаги и тепла, 4. увлажнитель
5Обогреватель 6, нагреватель 7, вентилятор 8, холодильник 9, охлаждающая башня
|
