Спецификации
Номер модели :
SN4421
Место происхождения :
Китай
Количество минимального заказа :
1
Условия оплаты :
T/T
Срок поставки :
45 дней
Способность поставки :
20 наборов/месяц
Упаковывая детали :
Случай переклейки
Прикладной стандарт :
MBN LV 124-2, VW-80000, etc.
образец теста :
Компоненты корабля
Номинальный внутренний том :
800L или подгонянный
Температура топления :
°C Rt 10 | °C 120
Тариф на отопление :
RT+10°C ~105°C≤15min
Подача воды :
3-4 литров в выплеск/сопло
Цикл теста :
Брызгающ 3s каждое 30min
Температура воды :
0-4℃
Описание





Удар K-12 MBN LV 124-2 термальный с испытательным оборудованием воды выплеска



Исполненные стандарты & статьи



MBN LV 124-2 2013-08 «электрическое и электронные блоки в пассажирских автомобилях до общих требований 3.5t-, условий испытаний и Тест-части 2: Удар K-12 статьи 9,12 экологических требований» термальный с водой выплеска


VW-80000: 2009-10 «электрический и электронные блоки в моторных транспортах до 3.5t общих требований, ударов температуры K-12 статьи 11,12 условий испытаний и тестов» с водой выплеска


ISO16750-4: 2006 «дорожных транспортных средств - условия окружающей среды и испытывать на электрическая и электронная оборудовани-часть 4: Ударное испытание воды со льдом статьи 5.4.2 климатических нагрузок».


«Дорожные транспортные средства GB/T28046.4-2011 - условия окружающей среды и испытывать на электрическая и электронная оборудовани-часть 4: Ударное испытание воды со льдом статьи 5.4.2 климатических нагрузок».



Обзор оборудования



Образцы и ограничения: Автомобильное электрическое и электронные блоки, подлежащий определению размеров. Это испытательное оборудование запрещает тесты огнеопасных, взрывно, испаряющих веществ; тест, который хранят въедливых веществ; тесты хранения биологического; тесты хранения сильных электромагнитных образцов излучения.



Применение: Этот тест имитирует нагрузку компонента подверганный действию для того чтобы брызнуть воду по мере того как он происходит управляя через лужицы. Тест служит проверить действовать компонента подверганный к типа удар охлаждать посредством воды. Это случается управляя на дорогах воды во время зимы. Классификации аварий и повреждений механический трескать материалов или отказов уплотнения причиненных различными коэффициентами расширения температуры.



Принцип: Распылите образец нагретый к температуре теста с деионизированной водой (0-4°C, водой из крана содержа пыль 3% Аризона по весу, отлично, в соответствии с ISO 12103-1. Постоянный смешивать будет обеспечен), на расстоянии 300-350 mm от образца. Каждая продолжительность 3 s выплеска, и подача воды 3-4liters в выплеск/сопло. Продолжительность <20 s перехода (для ручного перехода DUT между хранением температуры и брызгать) (только требуемыми ISO 16750-4 и GB/T28046.4).



Окружающая среда пользы: Температура окружающей среды +25 ° c, относительная влажность ≤ 85% R.H, и значение измеренное под состоянием никакого образца в камере теста.



Структура: Удар типа структуры, топления и воды со льдом камеры завершен в 2 камерах, с разделами в середине.



Технические параметры



Номинальный внутренний том 800 l или можно подгонять
Размер внутренней камеры эффективный 800× 800×1000 (mm) или вопрос к фактическому дизайну
Нагревая зона коробки Правильная сторона
размер держателя образца Подлежащий определению
Наружный размер 1500*1220*1780(mm)W×D×H или вопрос к фактическому дизайну
Вес 500kg или вопрос к фактическому дизайну
Работая шум ≤75db, измерено 1 метру далеко от машины перед машиной и 1,2 метрами далеко от земли
Максимальная сила 6kw или вопрос к фактическому дизайну
Максимальное течение 40A или вопрос к фактическому дизайну
Электропитание

AC380V однофазный r, земля n + защиты;

ряд зыбкости напряжения тока позволяемый 10% v;

Ряд зыбкости 50±0.5HZ частоты позволяемый;

Электропитание режима TN-S или режим TT электропитание;



Защитный зарывая провод заземляя сопротивление более менее чем 4Ω



Требовать, что устанавливает потребитель воздух или переключатель мощности соответствуя емкости для оборудования на месте установки, и переключатель необходимо независимо контролировать.



Когда оборудование использовано для того чтобы установить образец силы в коробке, электропитание образца должно использовать внешнее электропитание, и электропитание машины не должно быть использовано сразу;
Нагревая диапазон температур °C Rt 10 | °C 120, может быть набором
Тариф на отопление RT+10°C ~105°C≤15min
Подача воды 3-4 литров в выплеск/сопло

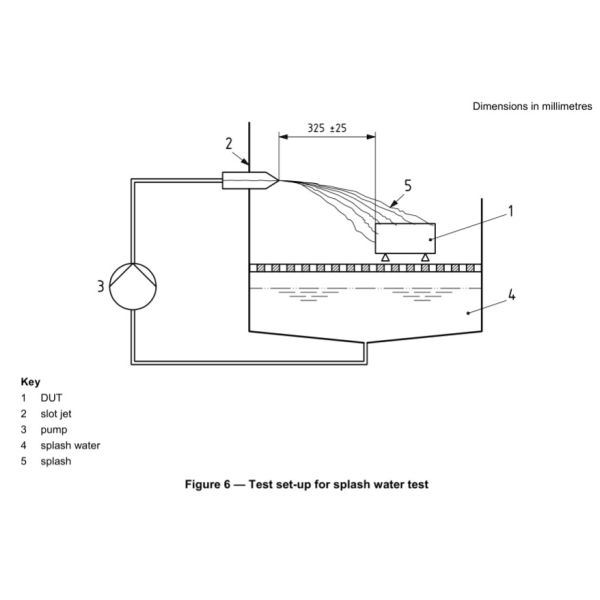

Сопло выплеска

Сделанный согласно диаграмме 31 MBN LV 124-2 (или диаграмме 38 VW8000, etc.)

Если ширина DUT гораздо больше чем одиночная ширина выплеска сопла выплеска, то множественные сопла выплеска должны быть аранжированы, что в строку брызнули воду к DUT

Испытательное оборудование MBN LV 124-2 K-12 воды выплеска камеры ударного испытания VW 80000 термальное
Режим выплеска Брызги DUT сопла горизонтально
Температура воды выплеска 0-4℃, компрессор рефрижерации + смешивая водяная помпа
Средство теста для брызгать Вода из крана содержа 3%. Пыль Аризоны по весу, отлично, в соответствии с ISO 12103-1. Постоянный смешивать будет обеспечен.
Расстояние сопла к DUT 300~350mm
Количество образцов которые можно поместить Одиночный или множественный [общий размер в границах × 500 × 400 × D300 h × w (mm)]
Цикл теста Брызгающ 3s каждое 30min. Время цикла может быть установило, как показано в диаграмме 30 MBN LV 124-2 или диаграмме 37 VW8000, etc.
Количество циклов 100, могут быть набором
Расположение сопла

Выровнянный вверх на левой стороне внутренней камеры, смотря на образец



Испытательное оборудование MBN LV 124-2 K-12 воды выплеска камеры ударного испытания VW 80000 термальное





Фиксирование образца теста

 Зафиксированный на устанавливая рамке в камере, направление такое же как направление нагружая направления.
Структура камеры

Внутренний материал камеры: Нержавеющая сталь 1.2mm SUS316# толстое;

Наружный материал камеры: Нержавеющая сталь 1.0mm SUS304# толстое;



Нагревая дуя коробка: Нержавеющая сталь слоя 1.0mm SUS304# толстые, внутренние и внешние 2, с материалом изоляции жары в середине, расположенной на правильной стороне камеры теста.;



Распределительный ящик и камера теста объединенные;

Вода брызг взята на дне камеры теста;

Сопло брызг расположено на левой стороне камеры теста и зафиксировано одной стороной;



Дно камеры теста сварено в структуру сетки сталью канала, верхняя поверхность положена со стальной пластиной для устанавливать шасси рамки установки образца, и системой отопления открытого соединения отверстия дуя на правильной стороне камеры теста.
Дверь камеры

Одиночная дверь

Взрывозащищенная ручка

Окно тумана прозрачное

Счищатель окна
Обзорный иллюминатор Размещенный на двери, размер 600x600mm
Освещение Крытое освещение
Пульт управления Взаимодействие человека и машны контроля, переключатель мощности, переключатель освещения, взаимодействие человека и машны запаса 7inch
Шкаф управлением распределения силы Полный автомат защити цепи силы, регулятор интерфейса человеческ-машины, доска распределения силы, охлаждающий вентилятор, протектор сверх-температуры, водяная помпа.
Система спасения воды Используйте нижний повторно используя цикл для того чтобы достигнуть сохранения воды
Система водоснабжения грязи Нержавеющая сталь SUS316# использована для того чтобы сделать цистерну с водой водоснабжения грязи, и обеспечены, что обеспечивают прибор активности анти--кристаллизации воды грязи, водяная помпа водоснабжения грязи и прибор давления трубы водоснабжения регулируя постоянн давлению постоянн брызги питания током.
Дополнение воды грязи Вручную, подготовленную грязную воду можно сразу ввести в танк грязи.
Система трубы очищая Для предотвращения закупоривать почвы трубопровода, водоснабжение автоматически будет начато после теста, и будет очищена почва в трубопроводе. Профессиональный клапан соленоида поставки чистой воды.
Водоснабжение Сразу соединенный с трубой водопровода, необходимое ≥ 2kgf/cm2 давления водоснабжения
Электрическая система управления
Регулятор

Регулятор экрана касания LCD

Разделенный в цикл топления, цикл брызг, действие насоса, действие чистки, etc.
Система охлаждения Используя компрессор Франции Tecumseh
Сообщение Смогите быть использовано как системы контроля и пульта дистанционного управления для того чтобы записать проверки данных
Режим деятельности Режим программы/режим устанавливать
Устанавливать режим Китаец/английский интерфейс, входной сигнал касания
управление деятельности Внешний соединитель сигнала переключателя стопов деятельности, после поворачивать на силу, просто не доходя соединитель управлять, что регулятор исполнил или остановил действие
Предохранение от безопасности
Насос брызг Перегрузите защиту, предохранение от короткого замыкания
Сила Предохранение от предохранения от, перегрузки и короткого замыкания утечки
Шевелить мотор Перегрузите защиту, предохранение от короткого замыкания
Требования к окружающей среды хранения Температура окружающей среды должна быть сдержана внутри 0 °C | °C +35
Требования к места установки Панели левой и правосторонней стены камеры теста не будут чем 800mm от стены, и расстояние от передней стены к стене не будет чем 1000mm. Пожалуйста подтвердите ли оборудование может войти вход или проход, лифт, etc., для того НОП не повлиять на прогресс вашего проекта.
Режим перехода Транспорт всей машины

Вопросы & ответы



Q: Что размер внутренней камеры эффективный для этого прибора?
: Смогите быть подгоняно



Q: Что система спасения воды для этого прибора?
: Он использует нижний повторно используя цикл для того чтобы достигнуть сохранения воды.
