| 1. Название продукта |
Встроенная камера для испытаний на постоянную температуру и влажность |
| Режим |
SN886-19м³ |
| 2. Применимые инструкции |
| 2.1.Применимый диапазон |
Это оборудование подходит для испытаний на надежность различных электрических и электронных продуктов, а также других продуктов, деталей и материалов с моделированием условий окружающей среды, таких как постоянные высокие и низкие температуры, постепенные изменения и циклические испытания. |
| 2.2.Ограничения испытаний на безопасность |
А) Испытание и хранение образцов легковоспламеняющихся, взрывоопасных и летучих веществ
B) Испытание образцов коррозионных веществ, испытание и хранение биологических образцов
C) Испытание и хранение образцов источника сильного электромагнитного излучения
|
| 3.Объем и размер |
| 3.1.Эффективный объем |
19 м³ |
| 3.2.Внутренний размер коробки |
Ш2500 мм*В2200 мм*Г3500мм |
| 3.3.Внешний размер коробки |
О W3100 мм * H3700 мм * D2400 мм (исключая размер блока)
Напоминание:Пожалуйста, обратитесь к окончательному проекту и подтвердите три вида внешних размеров.
|
| 4.Производительность |
| 4.1.Метод охлаждения |
Водяное охлаждение |
| 4.2.Диапазон температур |
-40°～60℃ |
| 4.3.Диапазон влажности |
Стандартный диапазон: 20%-95% относительной влажности
Диапазон низкой влажности: 5% относительной влажности ~ 95% относительной влажности (с сухим воздухом)
|
| 4.4.Колебания температуры/влажности |
± 2 ℃ / ± 2,0% относительной влажности |
| 4.5.Точность разрешения температуры |
0,01 ℃ |
| 4.6.Точность разрешения влажности |
0,01 относительной влажности |
| 4.7.Равномерность температуры |
≤2℃ |
| 4.8.Равномерность влажности |
< 75% относительной влажности:±3% относительной влажности;> 75% относительной влажности±5% относительной влажности |
| 4.9.Время нагрева |
RT～90℃≤90мин |
| 4.10.Время охлаждения |
RT～-40℃≤130мин |
| 4.11.Повышение и понижение температуры |
≤ ± 1 ℃ |
| 4.12.Ситуация с нагрузкой |
4 кВт (тепло образца) |
| 4.14.Стандарты испытаний |
GB-2423.1-2008 (IEC68-2-1) Испытание A: Метод испытания при низкой температуре.
GB-2423.2-2008 (IEC68-2-2) Испытание B: Метод высокотемпературного испытания.
GB2423.3-2008 (IEC68-2-3) Испытание Ca: метод испытания постоянным влажным теплом.
GB2423.4-2008 (IEC68-2-30) Испытание Db: метод испытаний на переменный влажный нагрев.
GB 11158 «Технические условия высокотемпературной испытательной камеры»
GB10586-1 «Технические условия камеры для испытаний на влажность и тепло»
|

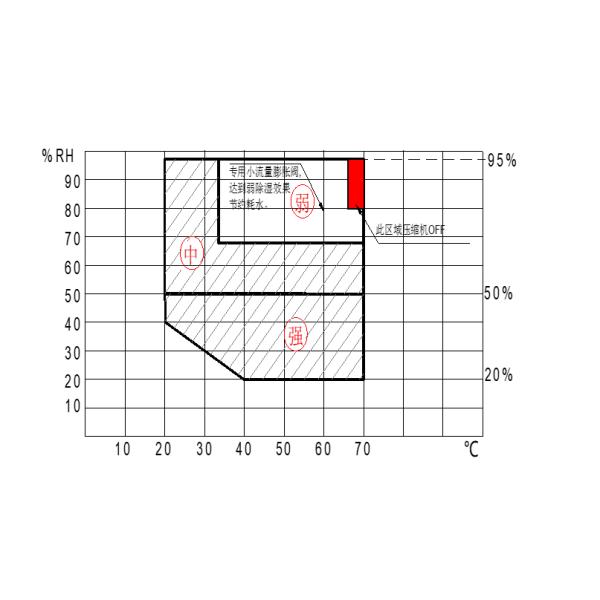

| 4.15.Схематическая диаграмма температуры и влажности |
PS: Стандартная влажность 20%~95%HR
|
| 5.Структура и материал |
| 5.1 Материал внешней коробки |
Принять усовершенствованную холодную и горячую стальную пластину, нестатическую нанокраску для выпечки |
| 5.2.Материал внутренней коробки |
Пластина из нержавеющей стали SUS304 |
| 5.3.Теплоизоляционные материалы |
Высокотемпературный и огнестойкий жесткий пенополиуретан |
| 5.4.Уплотнительная лента дверной коробки |
Уплотнительная лента из силиконовой резины |
| 5.5.Коробка дверь |
Двустворчатые двери открываются наружу, дверная коробка и кромка дверного полотна оборудованы электрообогревом и переливным желобом |
| 5.6.Смотровое окно с электрообогревом |
Количество: 2
Место: На двери тестовой комнаты (или в месте, указанном заказчиком)
Форма: 3-слойное вакуумное усиленное стекло со встроенным нагревательным элементом, предотвращающим запотевание.
|
| 5.7.Освещение |

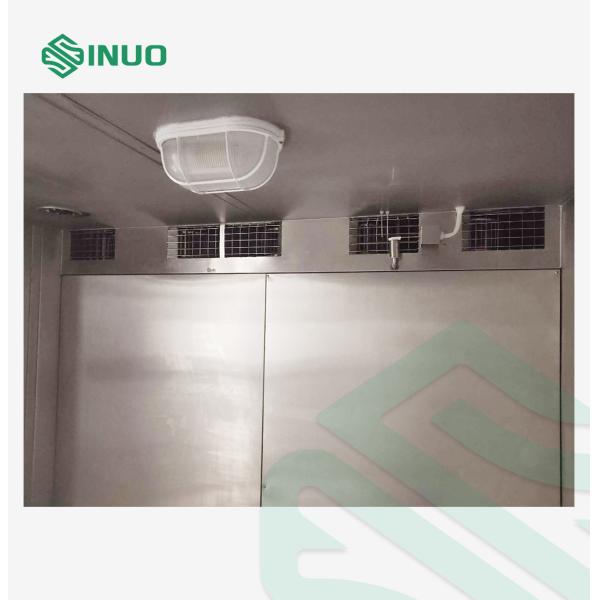

Взрывозащищенная энергосберегающая лампа, устойчивая к высоким и низким температурам |
| 5.8.Порт выравнивания давления |
Полностью из алюминиевого сплава с линией защиты от запотевания 4 комплекта самовосстанавливающихся окон давления |
| 5.9.Подшипник |
Лабораторная нагрузка: 1000 кг |
| 5.10.Отверстие для образца |
Отверстие диаметром φ100 мм на левой боковой стенке камеры, снабженное резиновой изоляционной заглушкой и резиновой крышкой одновременно.
|
| 5.11.Нескользкий пол |
Пол имеет нескользящую конструкцию из нержавеющей стали толщиной 4,0 мм, чтобы предотвратить травмы персонала во время внутренних операций.
|
| 5.12 Дренаж |
Пол спроектирован с дренажным баком, а в испытательной камере нет воды после прекращения действия высокой температуры и влажности.
|
| 5.13 Чашка для ног |
Подставка для ног электрической коробки оснащена прокладкой из силикагеля для поглощения ударов и защиты компрессора и сварки медных труб.
|
| 5.15.Шум всей машины |
≦80дБ |
| 6.Система кондиционирования воздуха |
| 6.1.Метод постоянной температуры |
Принять метод холодового баланса |
| 6.2.Принцип работы энергосбережения |
Обычный метод постоянной влажности:Когда фактическая температура достигает установленной температуры, холодопроизводительность компрессора остается неизменной, а метод нагрева используется для компенсации холодопроизводительности компрессора для достижения температурного баланса в боксе.
Метод холодового баланса:Когда фактическая температура достигает заданного значения, выход холодного электромагнитного клапана управляется ПИД-регулятором, а температура в боксе уравновешивается посредством контролируемого выхода охлаждения.По сравнению с обычным методом с постоянной влажностью мощность нагрева снижается, чтобы сделать весь блок по сравнению с обычным методом, оборудование может достичь 40% экономии энергии.
|
| 6.3.Метод воздушного охлаждения |
Каскадное компрессорное охлаждение |
| 6.4.Циркуляционный двигатель |
Тайвань Tatung Низковольтный асинхронный двигатель |
| 6.5.Датчик |
С датчиком измерения влажности и контроллером
Платиновый датчик сопротивления PT100
|
| 6.6.Ветроколесо |
Многостворчатый центробежный циркуляционный вентилятор, лопасти из алюминиевого сплава, устойчивые к высоким и низким температурам |
| 7.Холодильная система |
| 7.1.Метод охлаждения |
Оригинальный импортный бесшумный каскадный, высокоэффективный и энергосберегающий компрессор |
| 7.2.Компрессор |
Оригинальный импортный немецкий полугерметичный компрессор Bitzer.
|
| 7.3.Хладагент |
Защита окружающей среды без содержания фтора Хладагент HFC404A (Honeywell) и DuPont R23
|
| 7.4.Конденсатор |
Высокоэффективный кожухотрубный тип (водяное охлаждение)
Оснащен градирней (известный бренд) и трубопроводом
|
| 7.5.Испаритель |
Высокоэффективный многосекционный ребристый испаритель с гидрофильной мембраной (утолщенное ребро)
|
| 7.6.Нефтяной сепаратор |
Эмерсон А.В.
|
| 7.7.Расширительный клапан |
Терморасширительный клапан Danfoss
|
| 7.8.Соленоидный клапан |
Япония Сагиномия и Данфосс
|
| 7.9.Другие аксессуары |
Вся высококачественная продукция первого международного бренда (на фото справа: фильтр-осушитель)
|
| 7.10.Осушение |
Заморозка и осушение холодильной системой (воздух в боксе проходит через испаритель ниже температуры точки росы, а вода осаждается).
* Выберите ребра испарителя с гидрофильной мембранной обработкой, чтобы обеспечить лучшую производительность осушения, потому что натяжение воды алюминиевых ребер с гидрофильной мембраной невелико, капли воды из-за конденсации воздуха легко соскальзывают, и нелегко создавать мешающие водяные мосты в разрыв плавника.Тем самым значительно повышая эффективность осушения!
|
| 8. Система отопления и увлажнения |
| 8.1.Метод нагрева |
Электрическое отопление |
| 8.2.Способ подачи пара |
Открытый прямой впрыск, внутренняя часть генератора напрямую связана с испытательной камерой, поддерживая внутреннее давление близким к нулю |
| 8.3.Нагревательная трубка |
Электронагревательная трубка из хромоникелевого сплава с ребрами из нержавеющей стали, конструкция нагревательной трубки с защитой от прилипания MC, соединение нагревателя, используется термостойкая проволока, нагреватель размещается в канале циркуляции воздуха в верхней части коробки, а огнестойкий и вокруг добавляются теплоизоляционные материалы
|
| 8.4.Увлажняющая трубка |
A) Цилиндр увлажнения (метод котла) используется для увлажнения, которое быстрее, чем традиционное поверхностное увлажнение (водяной поддон), и имеет более высокую точность управления.
В коробке
Он не производит загрязнений, таких как накипь, имеет хорошие характеристики при низкой влажности и легко чистится.
B) Увлажняющая трубка имеет бесшовный корпус из нержавеющей стали, сопротивление изоляции превышает 50 МОм и имеет контроллер предотвращения сухого ожога.
C) Цилиндр увлажнения изготовлен из нержавеющей стали и имеет окошко для наблюдения за уровнем воды.
D) Низкая температура с сухим воздухом
|
| 8.5.Метод управления |
Бесконтактное управление выходным сигналом контроллера обеспечивает высокую точность благодаря твердотельному реле SSR.
Бесконтактное управление переключателем
|
| 8.6.Котел увлажнения |
Устанавливается в машинном зале |
| 8.7.Увлажнение воды |
Оснащен специальным устройством для умягчения воды, которое может эффективно удалять примеси из воды (1 комплект устройства системы регенерации чистой воды с фильтром с активированным углем для фильтрации примесей в воде). |
| 9. Система управления |
| 9.1.Контроллер |
Контроллер имеет дисплей на китайском языке, функцию самодиагностики, подсказывает причину отказа и метод лечения, а также записывает данные испытаний и процесс. |
| 9.2.Диалоговый интерфейс |
Цветной ЖК-дисплей с сенсорным экраном архитектуры промышленного управления, диалоговый режим меню на китайском языке |
| 9.3.Точность настройки |
Температура 0,1 ℃, время 0,1 минуты, относительная влажность 1% |
| 9.4.Вход температуры |
Высокоточный датчик |
| 9.5.Вход влажности |
Высокоточный электростатический емкостной датчик влажности |
| 9.6.Метод управления |
ПИД-регулятор |
| 9.7.Режим работы |
Программный режим работы, постоянный режим работы, обычный запуск |
| 9.8.Емкость системы |
1000 групп программ * 100 сегментов на группу (1000 циклов можно циклировать отдельно), количество сегментов, необходимых для каждой группы программ, может быть разделено произвольно, и каждая группа программ может быть свободно связана друг с другом |
| 9.9.Отображение тестовых данных |
Заданная температура, измеренная температура, общее время работы, время работы сегмента, оставшееся время сегмента, состояние нагрева, календарное время и т. д. |
| 9.10.Встроенная функция ПЛК |
Он может напрямую управлять каждой исполнительной частью, а логическая операция выполняется программным обеспечением ПЛК. |
| 9.11.Автоматический выбор условий работы холодильника |
В соответствии с различными условиями испытаний автоматически выберите рабочее состояние холодильника. |
| 9.12.Коммуникационный интерфейс |
Оснащенный интерфейсом RS485, он может быть подключен к внешнему компьютеру для дистанционного контроля температуры и имеет функцию компьютерной удаленной диагностики.Он может настраивать и контролировать работу оборудования, программ, инструкций и программного обеспечения через сеть Inter. |
| 10. Основные узлы схемы управления |
Основные компоненты схемы управления - все высококачественные бренды.
|
| 11. Функция защиты безопасности |
1. Проверка защиты от перегрева продукта (независимая)
2. Без выключателя предохранителя
3. Выключатель защиты от перегрева нагревателя
4. Компрессор перегружен и перегрет.
5. Защита компрессора от высокого и низкого давления
6. Устройство защиты от перегрузки по току
7. Контроллер самостоятельно диагностирует неисправность и отображает ее
8. Слишком низкое давление охлаждающей воды.
9. Защита от утечек, защита от короткого замыкания, защита от неправильной фазы / обрыва фазы, защита от перегрузки вентилятора, независимая защита от перегрева, защита от нехватки воды, защита от обводнения, индикация работы, звуковая и световая сигнализация, автоматическое отключение питания после тревоги и т. д.
|
| 12. Условия использования |
1. Температура окружающей среды: -5℃~+28℃;
2. Относительная влажность: ≤85% относительной влажности;
3. Атмосферное давление: 80кПа~106кПа
4. Отсутствие сильной вибрации вокруг
5. Источник питания оборудования: (обратите внимание, что тестовый источник питания не входит в комплект)
5.1 Подключение к источнику питания 380В переменного тока (±10%), трехфазный провод + провод защитного заземления, сопротивление заземления ≤ 4Ом;
5.2 Общая мощность: около 100 кВт
5.3 Максимальный рабочий ток: около 152А
|
