Спецификации
Диапазон напряжения разряда :
DC10-300V
Пиковый ток разряда :
Дигитально настраиваемая
Электропитание прибора :
AC220V 50Hz/60Hz,5KVA,
Настоящая точность :
уровень 0,5 или выше, разрешение ≤1A;
Описание





IEC62368-1 300V ограниченное короткое замыкание тока выдерживать испытательная система



Соблюдение стандартов и положений



Соответствует приложению R в IEC62368-1:2019.

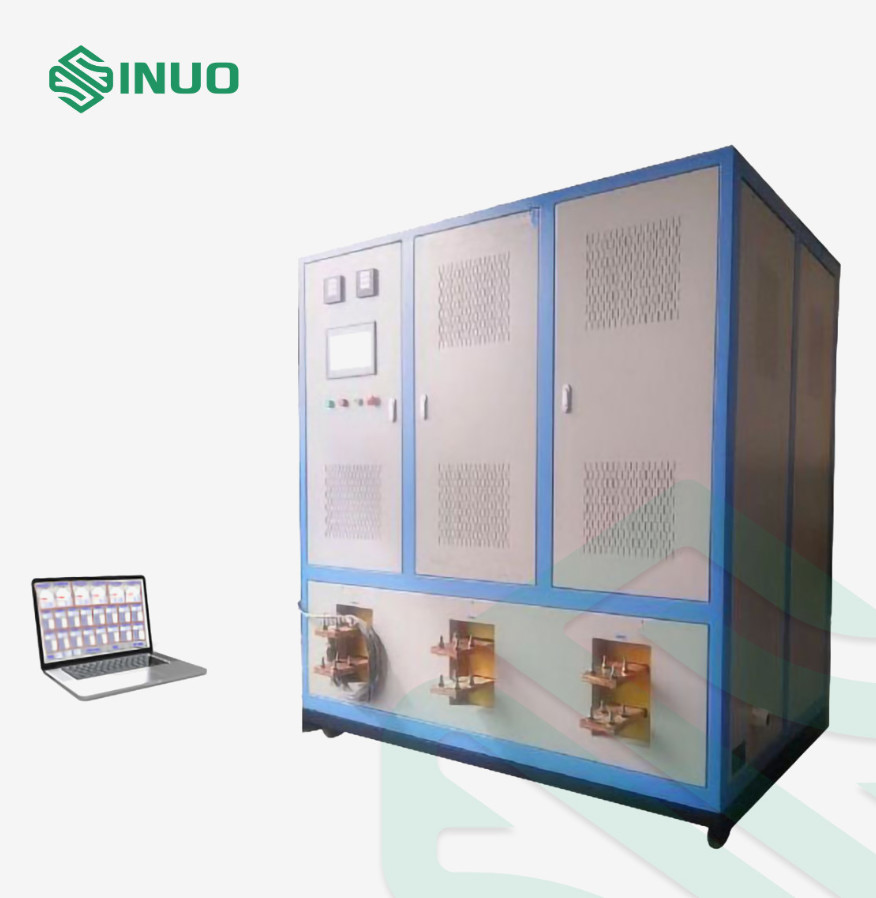

Обзор продукции



Система использует устройство для хранения энергии для хранения энергии в соответствии с установленными параметрами и разряжается, когда достигается установленное напряжение для реализации функции испытания большого тока выхода.Частота ослабления колебаний тока составляет 50±2 Гц, симулируя частоту питания, и пиковый ток может достигать 14KA (10KA пик синусовой волны), он будет автоматически заряжаться для следующего раунда испытаний после завершения разряда.

Во время испытания записывается волновая форма тока разряда и автоматически генерируется кривая тока и времени.

Удовлетворять требованиям испытаний мощности питания 300 V*10KA=3MVA в обычных лабораториях;

IEC62368-1 300V ограниченное короткое замыкание тока выдерживать испытательная система

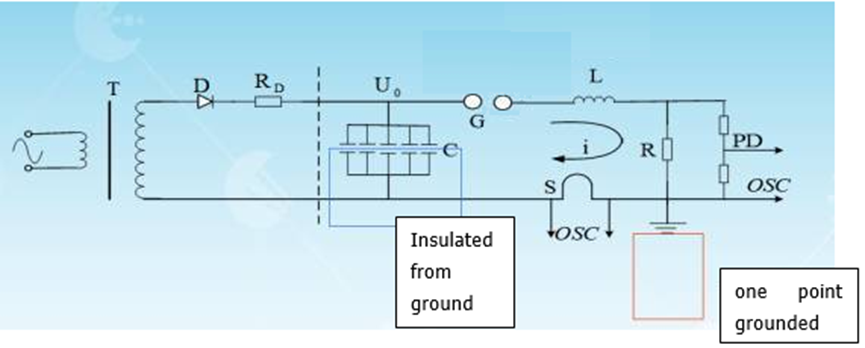

В приведенной выше схематической блок-диаграмме конструкция представляет собой сдерживающую аттенуационную колебание (α<1), а уравнение петли:

IEC62368-1 300V ограниченное короткое замыкание тока выдерживать испытательная система



IEC62368-1 300V ограниченное короткое замыкание тока выдерживать испытательная система

IEC62368-1 300V ограниченное короткое замыкание тока выдерживать испытательная система

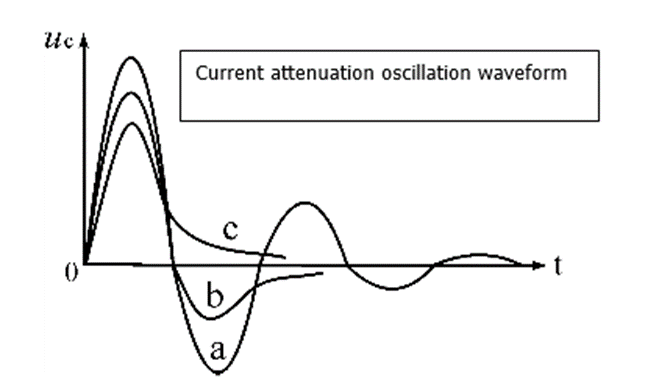

Фактическая форма волны тока показана на рисунке а выше.



Технические параметры



Пиковый ток разряда Дигитально настраиваемая
Напряжение разряда Программируемое управление
Диапазон напряжения разряда DC10-300V, автоматически управляемые программой
Предельный ток высвобождения Не менее 14KA (пиковое значение синусовой волны 10KA)
Время выпуска

Не менее 20 мс, ослабленное колебание в соответствии с синусоидной кривой

(использование специальных зарядочных и разрядочных компонентов для высокоэффективного хранения энергии, отсутствие эффекта памяти, длительный срок службы)
Диапазон отклонений во время испытания Ток 95% ~ 105%; напряжение 100% ~ 105%; частота 95% ~ 105%;
Текущая точность уровень 0,5 или выше, разрешение ≤1A;
Точность напряжения Уровень 1 или выше, разрешение ≤ 1 В;
Резистор разряда

1Изготовлен из постоянного проволочного материала, сопротивление стабильное и надежное в течение длительного времени

2Специальный высокоскоростной контактный переключатель используется для переключения управления
Текущая форма волны Используя высокоточные измерения катушек Роговски, диапазон измерений составляет 20KA, а пропускная способность может достигать 2 МГц.
Управляющий хост

1Используйте интегрированный компьютер с LCD сенсорным экраном с 15-дюймовым монитором, 64G твердотельных накопителей и 8G памяти.

2- Конфигурируйте высокоскоростную карту сбора данных, чтобы точно измерить форму волны тока разряда.

3Текущая кривая волновой формы может храниться и экспортироваться.

4После того, как параметры установлены, программа автоматически проверяет, автоматически анализирует импеданс петли и автоматически регулирует напряжение для адаптации.
Защитная функция Оборудованы функцией защиты от перенапряжения и перенапряжения
Интерфейс вывода устройства

A. Защитный выключатель SCPD (например, 25A) или предохранитель: пользователь может подключить его самостоятельно.

B. Выходной провод: в зависимости от площади поперечного сечения номера провода, пользователь может подключить его сам.

C. Когда оборудование выходит из завода, оно обеспечивается акриловым защитным покрытием, которое может быть адаптировано к большинству испытываемых продуктов.
Электрическое питание устройства AC220V 50Hz/60Hz,5KVA,
Размеры оборудования Приблизительно W1800×D900×H1800 мм
Масса оборудования 750 кг
Рабочая среда Температура от 0 до 30°C, относительная влажность не более 80% и отсутствие конденсации, пара и коррозионного газа
