• плита ХПВ102 2036795 2036786 8059452 Вальво приложенная к гидронасосу экскаватора Хитачи ЭС200-5 ЗС200 ЗС200-3 ЗС240-3

Части смогли быть приложены к внизу моделям:

КХР70. ЭС125ВД-5. ЭС200-5. ЭС200-5 ДЖПН. ЭС200-5ХГ. ЭС200-5ЛВ ДЖАП. ЭС200-5С ДЖПН. ЭС200-5З ДЖПН. ЭС200СС-5. ЭС210Х-5. ЭС210Х-5 ДЖПН. ЭС210К-5 ДЖПН. ЭС220-5. ЭС220-5 ДЖПН. ЭС220-5ХХЭ. ЭС225УСР (ЛК). ЭС225УСРК (ЛК). ЭС230-5. ЭС230Х-5 ДЖПН. ЭС230К-5. ЭС230ЛК-5ХХЭ. ЭС270-5. ЭС280Х-5. ХР1200СГ. ХР1200СГМ. ХУ230-А. ИЗС200. ИЗС200ЛК. МА145-5. МА200-Г. РС2300. ЗР130ХК. ЗР420ДЖК. ЗР900ТС. ЗС125В. ЗС180В. ЗС180В-АМС. ЗС200. ЗС200-3Г. ЗС200-Э. ЗС200-ХХЭ. ЗС200-С. ЗС200ЛК-ХХЭ. ЗС210-АМС. ЗС210-ХКМЭ. ЗС210Х. ЗС210Х-3Г. ЗС210К. ЗС210К-3Г. ЗС210ЛК-3Г. ЗС210Н-АМС. ЗС210Н-ХКМЭ. ЗС210В. ЗС210В-АМС. ЗС225УС. ЗС225УС-Э. ЗС225УС-ХКМЭ. ЗС225УСР. ЗС225УСР-Э. ЗС225УСР-ХКМЭ. ЗС225УСРК. ЗС230. ЗС230-ХХЭ. ЗС240-3Г. ЗС240-АМС. ЗС240-ХКМЭ. ЗС240Х. ЗС240К. ЗС240ЛК-3Г. ЗС240ЛК-ХХЭ. ЗС250-АМС. ЗС250-ХКМЭ. ЗС250Х-3Г. ЗС250К-3Г. ЗС250ЛК-3Г. ЗС260ЛКХ-3Г. ЗС270. ЗС270-ХХЭ. ЗС280ЛК-АМС. ЗС280ЛК-ХКМЭ. ЗС300В. Хитачи

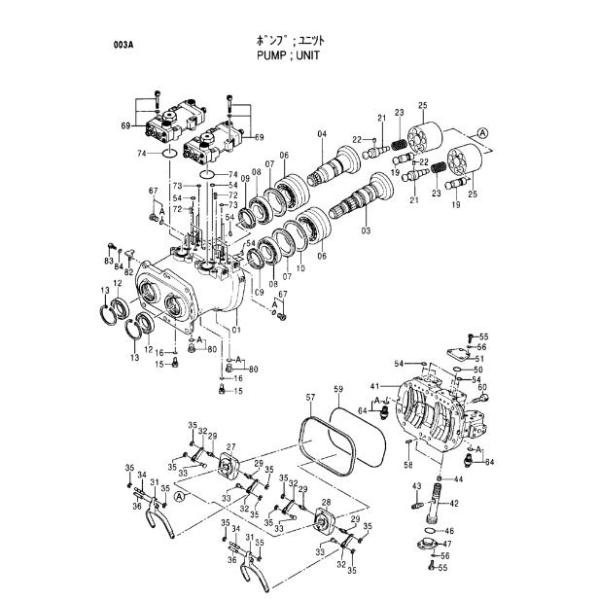

диаграмма частей:

НАСОС БЛОКА ВСЕЙ ГРУППЫ:

+++++++ [1] -
НАСОС; БЛОК 9150727
01,1020327 [1] -
ПОКРЫВАТЬ; НАСОС.
03,2036807 [1] -
ДИСК; УПРАВЛЯТЬ.
04,2036808 [1] -
ДИСК; УПРАВЛЯТЬ.
06,4337419 [2] -
БРГ.; РОЛ.
07,4348182 [2] -
КОЛЬЦО.
08,4337483 [2] -
БРГ.; РОЛ.
09,4178173 [2] -
ГАЙКА; БРГ.
10,4338907 [1] -
КОЛЬЦО; ТЯГА.
12,4333170 [2] -
УПЛОТНЕНИЕ; МАСЛО
13,4116290 [2] -
КОЛЬЦО; СОХРАНЯТЬ.
15,4233165 [2] -
ШТЕПСЕЛЬНАЯ ВИЛКА.
16,957366 [2] -
КОЛЦЕОБРАЗНОЕ УПЛОТНЕНИЕ.
19,8059452 [14] -
ПОРШЕНЬ.
21,4337035 [2] -
ВАЛ; ЦЕНТР.
22,4198956 [2] -
ПИН.
23,4179181 [2] -
ВЕСНА; КОМПРЭС.
25,2036744 [2] -
РОТОР.
27,2036795 [1] -
КЛАПАН
28,2036786 [1] -
КЛАПАН.
29,4179179 [4] -
ПИН
31,3075674 [2] -
СВЯЗЬ; Э.
32,9724756 [4] -
РЫЧАГ.
33,4179177 [4] -
ПИН.
34,4179176 [2] -
ПИН.
35,4146370 [12] -
КОЛЬЦО; СОХРАНЯТЬ.
36,4200227 [2] -
ПИН.
41,1020623 [1] -
ГОЛОВА.
42,3069541 [2] -
ПОРШЕНЬ; СЕРВОПРИВОД
43,4338053 [2] -
ПИН.
44,4337812 [2] -
ВИНТ; НАБОР.
46,4355085 [2] -
КОЛЦЕОБРАЗНОЕ УПЛОТНЕНИЕ.
47,4338060 [2] -
ЗАТВОР.
50,4355083 [2] -
КОЛЦЕОБРАЗНОЕ УПЛОТНЕНИЕ.
51,4338061 [2] -
ЗАТВОР.
54,4180349 [20] -
КОЛЦЕОБРАЗНОЕ УПЛОТНЕНИЕ.
55.М340825 [16] -
БОЛТ; ГНЕЗДО.
56,4514388 [16] -
ШАЙБА; ВЕСНА.
57,3070581 [1] -
КОЛЬЦО; РЕЗЕРВНАЯ КОПИЯ.
58,4099290 [2] -
ПИН; ВЕСНА.
59,4342840 [1] -
КОЛЦЕОБРАЗНОЕ УПЛОТНЕНИЕ.
60.М341245 [12] -
БОЛТ; ГНЕЗДО.
64,4355012 [2] -
ДАТЧИК; ПРЭС.
64А.4365826 [1] -
КОЛЦЕОБРАЗНОЕ УПЛОТНЕНИЕ.
67,9134110 [2] -
ШТЕПСЕЛЬНАЯ ВИЛКА.
67А.957366 [1] -
КОЛЦЕОБРАЗНОЕ УПЛОТНЕНИЕ.
69. (9152669) [2] -
РЕГУЛЯТОР
69,9150728 И [2] -
РЕГУЛЯТОР 9152669 9150728
72,4515041 [4] -
ПИН; ВЕСНА
73,4343074 [4] -
КОЛЦЕОБРАЗНОЕ УПЛОТНЕНИЕ
74,4348665 [2] -
КОЛЦЕОБРАЗНОЕ УПЛОТНЕНИЕ
80,9134111 [2] -
ШТЕПСЕЛЬНАЯ ВИЛКА
80А.4509180 [1] -
КОЛЦЕОБРАЗНОЕ УПЛОТНЕНИЕ
82,4252767 [1] -
КРОНШТЕЙН
83.М340613 [1] -
БОЛТ; ГНЕЗДО
84,4169516 [1] -
ШАЙБА; ВЕСНА
