Доска обнаружения силы собрания pcb переходника обязанности QC быстрой обязанности доски pcba теста быстрая для заряжателя PD заряжателя стены

Обзор

Быстрая доска для испытаний переходника обязанности. После decoy, фиксированный выход напряжения тока, напряжение тока установило с кодом шкалы, и соответствуя фиксированное напряжение тока выход. Пожалуйста подтвердите соответствует ли напряжение тока выхода напряжению тока требования нагрузки перед использованием, для избежания ненужных потерь причиненных путем гореть нагрузку.

Спецификация

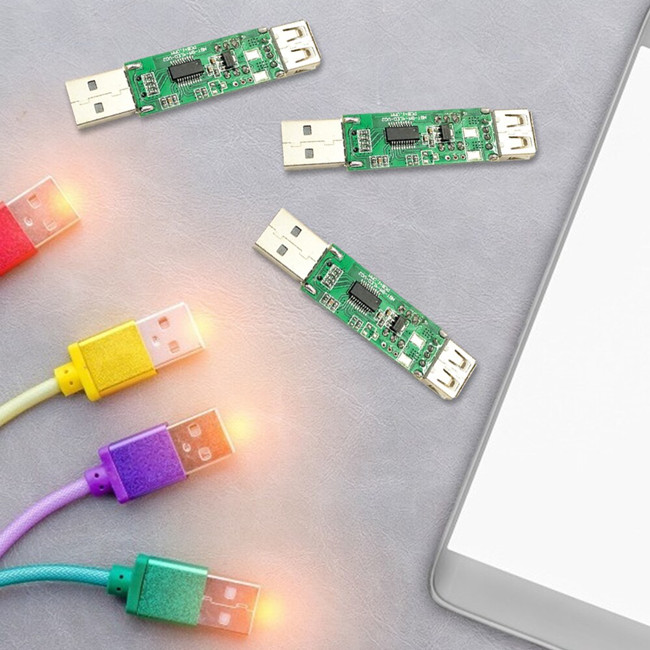

1. Название продукта: Быстрая доска для испытаний переходника обязанности

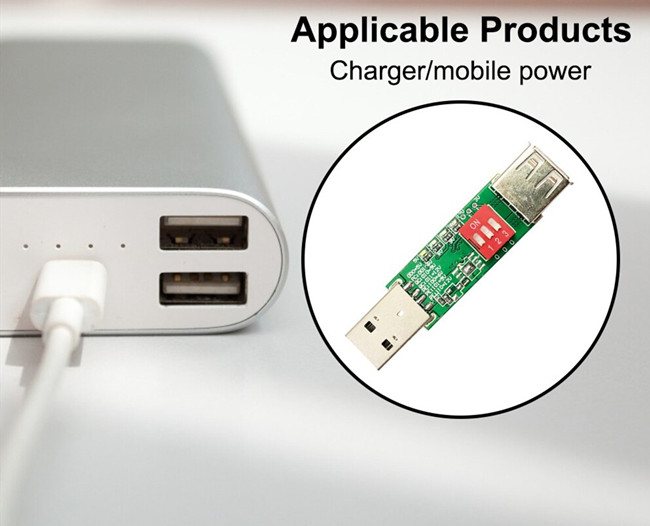

2. Применимый протокол: Продукты QC2.0/QC3.0 3.Applicable: Заряжатель/мобильная сила

4. Температура работы: - влажность 25℃~85℃ 5.Work: 5%~95%RH 6.Size: 66*16*12mm

Глубокий переключатель: различные глубокие переключатели сочетаний из 1.Through 8, решены, что выводит наружу 8 различных напряжений тока.

2. Переключатель шкалы к верхней части представляет «0", и переключатель шкалы ко дну представляет «1".

3. Переключатель на положении 001, которое значит что протокол выхода QC2.0, напряжение тока выхода 5V, и зеленый свет дальше. переключатель 4.The на положении 010, которое значит что протокол выхода QC2.0, напряжение тока выхода 9V, и красный свет дальше.

5. Переключатель на положении 100, которое значит что протокол выхода QC2.0, напряжение тока выхода 12V, и голубой свет дальше. переключатель 6.The на положении 011, которое представляет протокол выхода QC3.0, напряжение тока выхода 5V, и зеленый свет дальше. положение 7.The переключателя на 101 представляет протокол выхода QC3.0, напряжение тока выхода 6V, и зеленоголубой свет дальше. переключатель 8.The на 110 положении, которое представляет протокол выхода QC3.0, напряжение тока выхода 9V, и свет сине-красен. переключатель 9.The на положении 111, которое представляет протокол выхода QC3.0, напряжение тока выхода 12V, и свет сине-красн-зелен.

Особенность:

1. PCBA использует умный протокол Qualcomm QC2.0-QC3.0 обнаружения для того чтобы выбрать напряжение тока выхода. 2.It совместимо со всеми продуктами заряжателей Qualcomm QC2.0-QC3.0 и силы Qualcomm QC2.0-QC3.0 мобильными на рынке. 3.It использует тумблер для того чтобы выбрать фиксированное напряжение тока выхода для испытывая вызревания, и соответствуя света СИД дальше. 4.When оно использован, никакая возможность разъединения, и проверка данных точна.
