Термопары минерально-изолированного типа K с 2 контактами, соединитель SS304

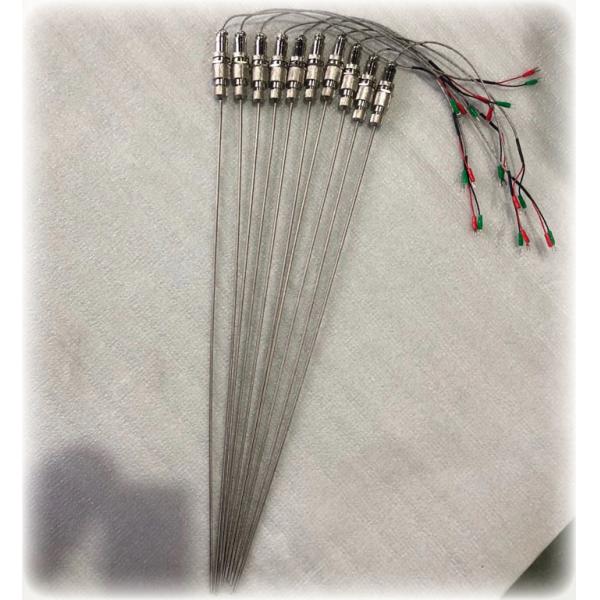

Для минерально-изолированных термопара (МИ) основными частями являются измерительный элемент, изоляция, защитная оболочка.Термопары MI, сочетаемые с гибким разъемом для добавления возможностей изгиба и компенсационных кабелей для улучшения точности измерения.

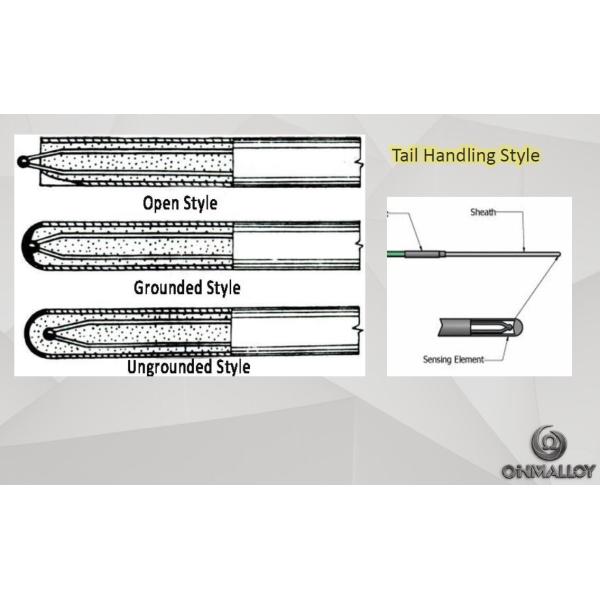

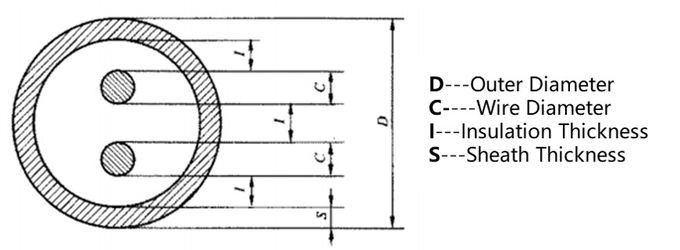

Структура термопары в стиле брони

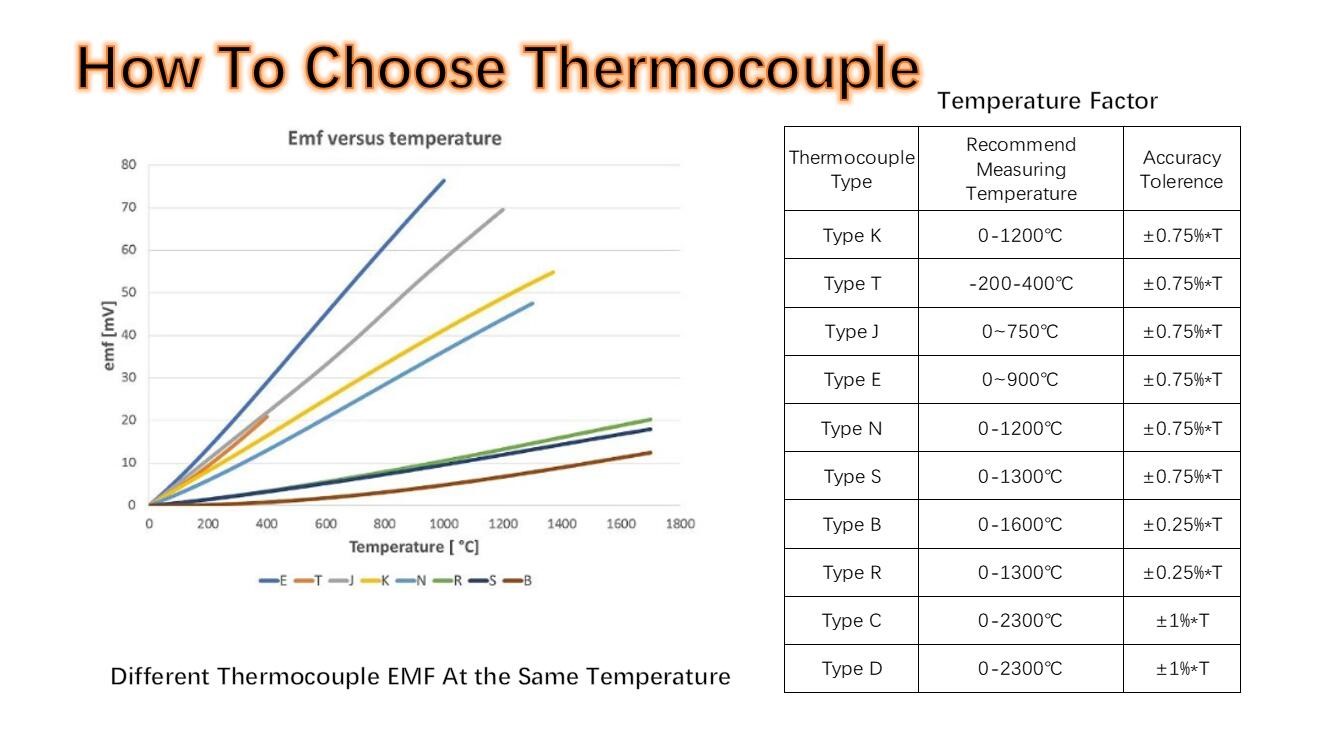

1. Для измерительного провода существует несколько распространенных типов: тип K N E T J

2Изолирующий материал: MgO ((≥96%), Al2O3 ((≥99%)

3Материал внешней оболочки:

- 304L и 316L SS: + 700°C

- 310 (25/20) СС: + 1100°C

- Инконель 600: + 1150°C

- GH3030 и GH3039: 1200°C

4. Стандарты минерально-изолированных деталей

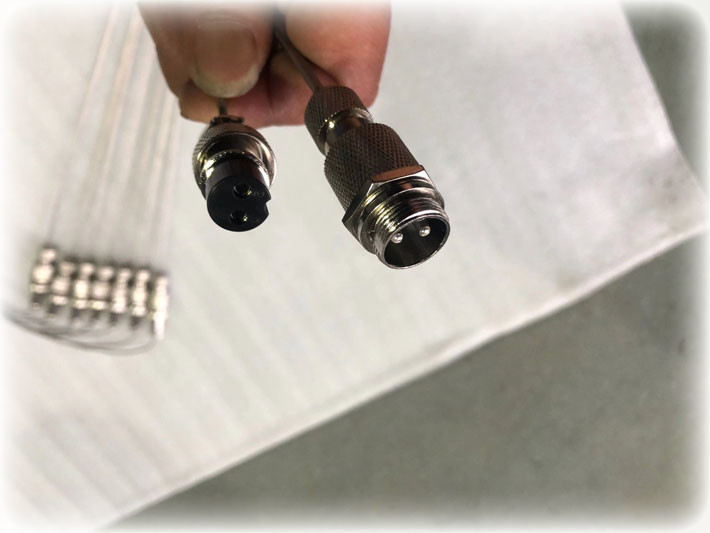

5Коннектор: обычно эта часть выполняется пружиной для увеличения возможностей изгиба.

6. Расширительный кабель:при выборе типа компенсации/расширения он должен соответствовать индексу термопары

При фактическом измерении температуры обычно наблюдается большое расстояние измерения от измерительного устройства,создается проволока компенсации термопары для компенсации разницы температуры, вызванной изменением температуры между измерительным устройством и соединительным элементом термопары..

Компенсационный кабель имеет следующие преимущества: улучшение физических свойств и механических свойств термопары;улучшение гибкости измерительной линии и удобство подключения с использованием многоцепочечного ядра или компенсационного провода малого диаметра; легко защитить от внешних помех; снизить стоимость измерительных линий.

Кабель термопары

A:Кабель расширения

Состав провода полностью совпадает с проводом термопары, отмеченный буквой ∆X после номера символа термопары, например ∆KX ∆JX ∆TX ∆

B:Кабель класса компенсации

Композиция провода отличается от состава провода термопары, но его значение электродвигательной силы (ЭДС) провода то же самое, что и провода термопары, только при температуре 0-100°С или 0-200°С.Он отмечается буквой C после номера термопары., например, KCJCTC
