Высокотемпературная минеральная изолированная термопара с соединителем кабельной фишки расширения

Для минеральных изолированных термопар (MI), основные части измеряя элемент, изоляция, защищая оболочку. Самое большее ситуация, термопары MI соответствовала гибкому соединителю для добавления гнуть возможностей и кабелей компенсации улучшить точность измерения.

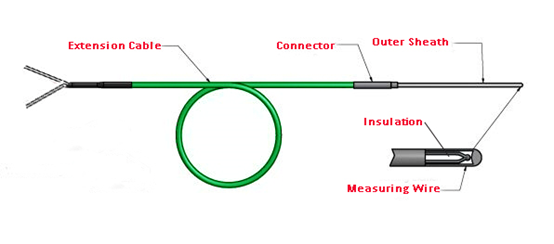

Структура термопары стиля панцыря

1. Для измеряя провода, нескольк общий используемый тип: Тип K N.E.T J

2. Материал изоляции: MgO (≥96%), Al2O3 (≥99%)

3. Наружный материал оболочки:

- 304L & 316L SS: + 700°C

- 310 (25/20) SS: + 1100°C

- Inconel 600: + 1150°C

- GH3030 & GH3039: 1200°C

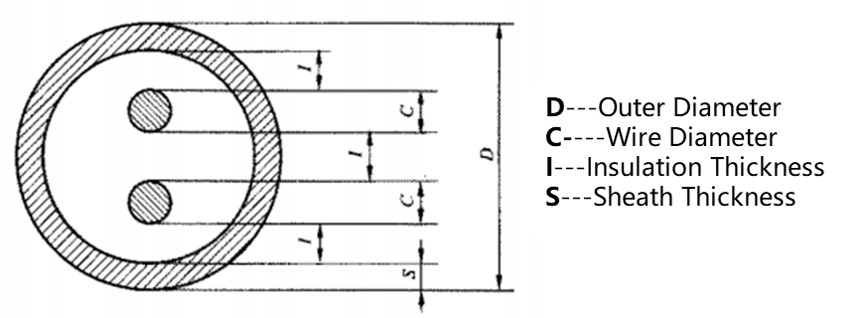

4. Минеральные изолированные стандарты частей

5. Соединитель: обычно эта часть делала к весна для увеличения гнуть возможностей.

6. Удлинительный кабель: когда выбрал тип расширения компенсации, он в линии с индексом термопары

В измерении истинной температуры, обычно там длиной измеряют расстояние с измеряющим прибором, провод компенсации термопары произведен для того чтобы компенсировать разницу в температуры причиненную изменением температуры между измеряющим прибором и связывающей частью термопары.

Кабель компенсации имеет следующие преимущества: улучшать линию физические свойства и механические свойства измерения температуры термопары; улучшающ линию гибкость измерения и налаживающ связь удобной путем использование провода компенсации ядра или небольш-диаметра мульти-стренги; легкий для того чтобы защищать вмешательство извне; уменьшение измеряя линий цены.

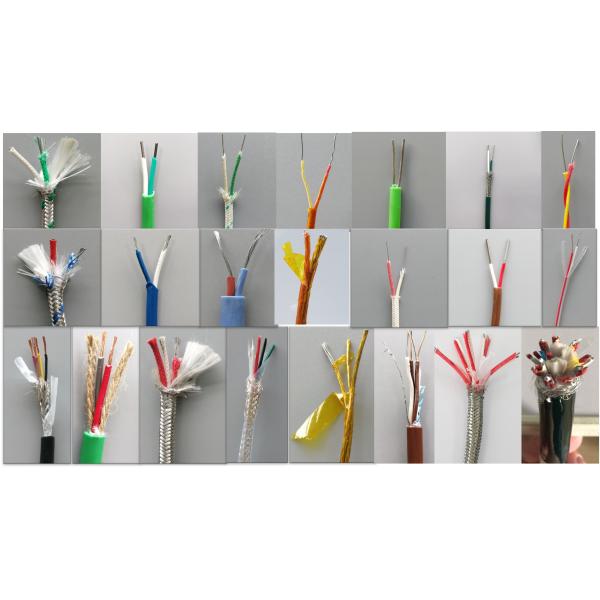

Ранг кабеля термопары

: Кабель ранга расширения

Чей состав провода полностью как это же как провод термопары, который заметило письмо «x» после номера символа термопары, как «KX» «JX» «TX»

B: Кабель ранга компенсации

Чей состав провода отличает провод термопары, но свое значение электродвигательной силы провода (EMF) это же как провод термопары только на 0-100℃ или 0-200℃. Оно заметил письмом «c» после номера символа термопары, как «KC» «JC» «TC»
