1Ch BIDI 3G-SDI Видео + 2Ch Обратный аналоговый аудио + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Обратный счёт + 1Ch Обратный аналоговый трехуровневый синхронизация через волоконный расширитель
1Ch BIDI 3G-SDI Видео + 2Ch Обратный аналоговый аудио + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Обратный счёт + 1Ch Обратный аналоговый трехуровневый синхронизация через волоконный расширитель
1Ch BIDI 3G-SDI Видео + 2Ch Обратный аналоговый аудио + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Обратный счёт + 1Ch Обратный аналоговый трехуровневый синхронизация через волоконный расширитель
1Ch BIDI 3G-SDI Видео + 2Ch Обратный аналоговый аудио + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Обратный счёт + 1Ch Обратный аналоговый трехуровневый синхронизация через волоконный расширитель
Спецификации
Номер модели :
LNK-3G2V2BA2D1E1T1S
Место происхождения :
Гуандун, Китай
Минимальное количество заказа :
1 пара
Условия оплаты :
L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal, Кредитная карта
Способность к поставкам :
1000 шт/месяц
Время доставки :
5-12 рабочих дней
Детали упаковки :
SDI Over Fibre Optic Extender Стандартный экспортный пакет
Интерфейс волокна :
Simplex Lc
Расстояние передачи :
20 км
Длина волны :
1310nm/1490nm//1550nm
Рабочая температура :
-20 ℃～+70 ℃
Размеры (WXDXH) :
85 x 70 x 30 мм
Масса :
1,1 кг/пара
Описание

1Ch BIDI 3G-SDI видео + 2Ch обратный аналоговый аудио + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch обратный счёт + 1Ch обратный аналоговый трехуровневой синхронизациячерез Fiber Extender

SDI Fiber ExtenderПреимущества

1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Syn по одному волокну

Совместима с HD-SDI, SD-SDI, DVB-AST

Диапазон пропускной способности от 19,4 Мбит/с до 2,97 Гбит/с

️ SMPTE 424M (2,97 Гбит/с) восстановление часов

Поддержка всех популярных стандартов цифрового видеотранспорта, таких как SMPTE 424M, SMPTE 292M и SMPTE 259M, SMPTE 297M, работающих на 3G-SDI, HD-SDI, SD-SDI, ASI соответственно.

Встроенная система CWDM, модули SFP для каждого пути

Поддержка автоматического выравнивания кабеля на основе обнаруженной скорости передачи данных

Индикаторы состояния светодиодов контролируют критические параметры

Расширитель волокон SDI Технические индексы

3G-SDI видео
Видеоинтерфейс BNC
Импеданс ввода/вывода видео 75Ω
Входное/выходное напряжение видео Типичный:1Vpp, Min 0.5Vpp, Max 1.5Vpp
Скорость передачи видеобит Максимально 3,2 Гбит/с
Дифференциальная прибыль (10%~90% APL) < 1%
Стандарт видео SDI 270 Мбит / с (SD-SDI), 1,485 Гбит / м ((HD-SDI)
SMPTE425M3Gb/s Картографирование ((3G-SDI)
SMPTE424M 3Gb/s серийный интерфейс ((3G-SDI)
Ввод видео 1Ch SDI IN + 1Ch SDI OUT на TX
Выход видео 1Ch SDI IN + 1Ch SDI OUT на RX
А.Удио
Аудио интерфейс 3.5мм Джек
Формат звука @48KHz
Аудио вход 1Ch Audio IN или 1Ch Mic + 1Ch Audio OUT на TX
Выход аудио 1Ch Audio IN или 1Ch Mic + 1Ch Audio OUT на RX
Серийные данные RS422/485
Физический интерфейс Промышленный стандартный винтовой терминал
Тип данных RS422/RS485 Двухнаправленность
Поддержка частоты/коэффициента

Максимум 115200 bps для RS422

Максимальная скорость 115200 bps для RS485
BER < 10 ‰ 9
Tсоюзник
Интерфейс Tally Промышленный стандартный винтовой терминал
Тип нагрузки на светодиод Может управлять светодиодным индикатором напрямую
Ввод счетов Tally-2+; Tally-2 -
Выпуск счетов Tally-1+; Tally-1 -
Ethernet
Интерфейс 1 x 10/100BASE-TX RJ45
Рабочий режим Авто-переговор по умолчанию
Аналоговая трехуровневая синхронизация
Интерфейс синхронизации 75Ω BNC
Синхронизация Аналоговый черный взрыв / SDTV двухуровневый / HDTV трехуровневый
Сигнал Аналоговый трехуровневый синхрон SMPTE ST 274, ST 276
Возвратные потери 46от 0,5 дБ до 10 МГц
Ввод 1Ch Sync IN + 1Ch Sync OUT на TX
Выпуск 1Ch Sync IN + 1Ch Sync OUT на RX
Электрические
Вводная мощность DC12V 1A
Потребление энергии < 6 Вт
Механические
Корпус Алюминиевый корпус
Варианты монтажа Настенная установка или рабочий стол

Промышленный преобразователь EthernetОбзор

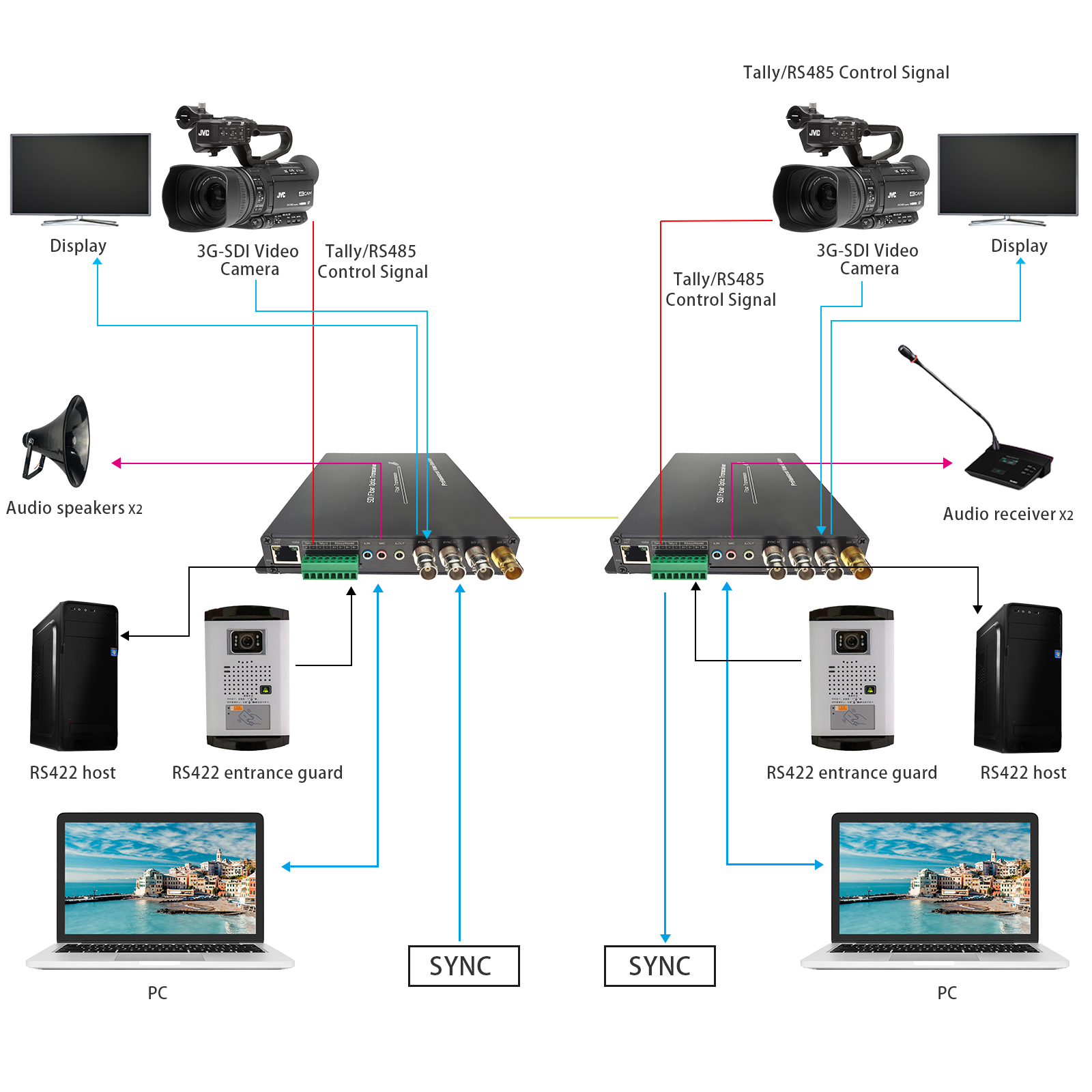

E-link LNK-3G2V2BA2D1E1T1S 3G-SDI расширитель волокон обеспечивает передачу 1Ch BIDI 3G-SDI видео, 2Ch обратного аналогового аудио, 1Ch BIDI RS422, 1Ch 100M Ethernet,1Ch обратный счёт и 1Ch обратный аналоговый трехуровневый синхронизатор через волоконный преобразователь, включая 1 передатчик и 1 приемник, используемые парами по однорежимным оптическим кабелям.Этот конвертер оптических волокон 3G-SDI обеспечивает высокую оптическую производительность и блестящую обработку HD видео в реальном времениIP-интерфейсы могут значительно повысить масштабируемость и совместимость со всеми современными сетевыми системами высокого класса.
1Ch BIDI 3G-SDI Видео + 2Ch Обратный аналоговый аудио + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Обратный счёт + 1Ch Обратный аналоговый трехуровневый синхронизация через волоконный расширитель

Информация о заказах

Модель Описание
LNK-3G2V2BA2D1E1T1S 1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Sync over Fiber Converter, SMF, LC, 20KM,включая 1 передатчик и 1 приемник, используется парами
