10Gbps модуль 0.155~11.3G спасения CDR часов полного тарифа 10Gbps
10Gbps модуль 0.155~11.3G спасения CDR часов полного тарифа 10Gbps
Спецификации
Номер модели :
U9710
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение, MoneyGram, D/A
Способность поставки :
месяц 10pcs+per
Срок поставки :
21 ДЕНЬ РАБОТЫ
Упаковывая детали :
Коробки
Описание

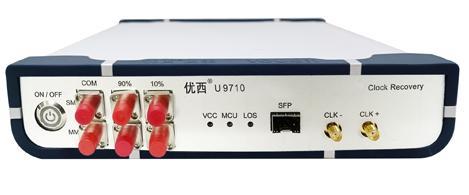

10 Гбит/с, полная скорость, модуль восстановления тактовой частоты CDR 10 Гбит/с, 0,155~11,3G


При тестировании оптической диаграммы глаза и формы сигнала с помощью осциллографа необходимо запускать его от того же источника, что и измеряемый сигнал.Модуль CDR (восстановления тактовой частоты) в основном используется в тестовой среде, где требуется осциллограф для тестирования оптической диаграммы глаза, но не предусмотрен триггерный сигнал тактовой частоты. Типичным применением является тестирование оборудования оптических сетей или для продуктов BOB в приложениях PON, поскольку измеряемое оптическое оборудование само по себе не имеет выхода тактовой частоты с делением частоты.Сигнал тактовой частоты необходимо восстановить для запуска осциллографа при тестировании оптической диаграммы глаза.

Этот CDR оснащен оптическим портом SFP, который может быть подключен к обычным SFP, SFP+, OLT SFP и другим оптическим модулям, инкапсулированным в SFP. Требуется только приемный конец оптического модуля, который отвечает за преобразование оптических сигналов в электрические, а затем прибор извлекает и выводит тактовую частоту электрических сигналов. Сигналы тактовой частоты в основном используются для запуска сигналов осциллографа.


Основные параметры CDR:


1. Диапазон восстановления тактовой частоты: от 155 Мбит/с до 11 Гбит/с;

2. Диапазон длин волн: 800-1600 нм;

3. Диапазон оптического входа: +3 ~ -15 дБм;

4. Выходная восстановленная электрическая тактовая частота (деление на 4) диапазон: от 38,75 МГц до 2,78 ГГц;

5. Амплитуда выходной тактовой частоты: AC Couple/ 800 мВ пик-пик (типовое значение);

6. Спектральное соотношение (может быть выбрано пользователем): 10% (CDR) -90% (Выход)


Технические характеристики


№

Технические характеристики

Максимальное значение

Минимальное значение

Единица измерения
1

Диапазон скорости передачи данных

 11,3 0,155 Гбит/с
2

Обнаружение потери внутреннего сигнала (LOS)

 128 (перегрузка) 5 (чувствительность) мВ
3

Напряжение питания (входное напряжение внешнего источника питания)

 5,5 4 В
4

Рабочая температура

 85 -40 °C
5

Время нарастания тактовой частоты (OC-192) (20%~80%)

 33,1 22,2 пc
6

Время спада тактовой частоты (OC-192) (80%~20%)

 33,7 23,9 пc
7

Частота тактовой частоты (скорость 10,3125 Гбит/с, деление на 2)

 2,578 2,578 ГГц
8

Джиттер на выходе (10,3125 Гбит/с)

 1 (типовое значение) пc
