Поддержка 25GBaud~32GBaud теста 32 CDR PON/BOB Gbaud PAM4
Поддержка 25GBaud~32GBaud теста 32 CDR PON/BOB Gbaud PAM4
Спецификации
Номер модели :
U9720A
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
10pcs
Срок поставки :
21 ДЕНЬ РАБОТЫ
Упаковывая детали :
Коробка
Описание

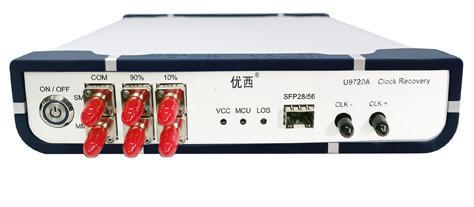

U9720A 32Gbaud PAM4 CDR PON/BOB Поддержка тестирования 25GBaud~32GBaud


U9720B CDR (Clock Recovery Module - модуль восстановления тактовой частоты) в основном используется для предоставления сигнала восстановления тактовой частоты в тестовой среде без запуска тактовой частоты, чтобы использовать осциллограф для тестирования оптической диаграммы глаза устройства. Типичным применением является тестирование оборудования оптической сети или продукта BOB в приложении PON. Поскольку само фотометрическое устройство не имеет выхода тактовой частоты с делением, необходимо восстановить сигнал тактовой частоты для запуска осциллографа при тестировании оптической диаграммы глаза.

U9720B CDR имеет оптический интерфейсный адаптер FC, который подходит для доступа к оптическому сигналу обычных модулей SFP28/56, SR, LR и BIDI. Он поддерживает сигналы NRZ и PAM4. Оптический интерфейс FC принимает оптические сигналы и преобразует их в электрические сигналы. Затем CDR извлекает и выводит тактовую частоту электрических сигналов, и сигналы тактовой частоты в основном используются для триггерных сигналов осциллографов.



№

Технический показатель

Максимальное значение

Минимальное значение

Единица измерения
1

Диапазон скорости передачи данных

 32 25 Гбит/с/Гбод
2 Диапазон длин волн (одномодовый) 1650 1250 нм
3

Диапазон оптического входа

 +5 -15 дБм
4

Коэффициент деления частоты на выходе восстановления тактовой частоты

 2 / 8 / 32 / 40
5

Амплитуда выходной электрической тактовой частоты

 500 (Типичное значение) мВпик-пик
6

Амплитуда дифференциального выхода тактовой частоты CML

 800 200 мВпик-пик
7

Случайный джиттер выходной тактовой частоты

 800 300 фс
8

Частота тактовой частоты (28,1 Гбит/с в качестве примера)

 14,05 0,70 ГГц
9

Обнаружение потери внутреннего сигнала (LOS)

 128 (перегрузка) 5 (чувствительность) мВ
10

Напряжение питания (входное напряжение внешнего источника питания)

 5,5 4 В
11

Рабочая температура

 70 10 ℃
12

Тип адаптивного модуля (поддержка сигналов NRZ и PAM4)

 SFP28/56, SR, LR, BIDI
