приспособительное разделение CDR 4Frequency спасения часов тарифа 155M~11.3Gbps

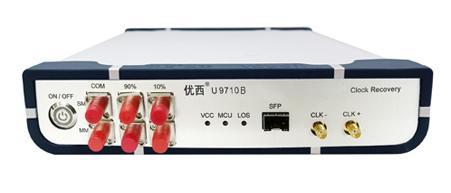

Модуль U9710B оптически/электрический часов спасения поддерживает ряд 155MBd к 11.3GBps, полный тариф 10G разделение 4 частот, и обеспечивает стандартные функции спасения часов для одиночного режима и мультимодных оптически и электрических сигналов.

Когда осциллограф забора испытывает оптически картину и форму волны глаза, для этого нужно быть вызванным таким же источником как измеренный сигнал.

Модуль CDR (спасения часов) главным образом использован в испытательной среде которая требует пробовать осциллограф для того чтобы испытать оптически карту глаза, но не обеспечивает часы пуска. Типичное применение тест оптически сетевого оборудования, или для продуктов BOB в применении PON, потому что измеренное оптическое оборудование само не имеет выход часов разделения частоты. Сигналу часов нужно быть взятым для того чтобы вызвать пробуя осциллограф испытывая оптически картину глаза.

Аппаратура спасения часов U9710B приспособительная, высокая аппаратура ширины полосы частот, высоко-спектра, высокопроизводительного и высококачественных данных часов спасения. Она может извлечь и взять синхронизированные часы и данные от сигналов данных. Сигнал ввода поддержки оптически, электрический сигнал ввода и оптически сигнал ввода в то же время 3 режима.

Область применения:

Оптически развитие и продукция модуля приемопередатчика

Оптический прибор/развитие и продукция подсистемы;

Осмотр и продукция поставщика оборудования системы входящие материальные качественные;

Установка и диагностика оборудования системы;

Основные параметры CDR:

1. Ряд спасения часов: 155Mb/s к 11Gb/s;
2. диапазон длины волны: 800-1600 nm;
3. оптически ряд входного сигнала: +3 | -15dBm;
4. ряд электрических часов спасения выхода (разделения 4 частот): 38.75MHz к 2.78GHz;
5. амплитуда часов выхода: Пары 800mVpp AC в типичном;
6. спектральный коэффициент (смогите быть выбрано согласно потребителю): 10% (CDR) -90% (выход)
7. спасение часов поддержки одиночного режима и мультимодных оптически сигналов;
8. оптически тип интерфейса: Слот SFP/SFP+ (LC/PC);
9. электрический тип интерфейса: SMA (женщина 3.5mm);

Тариф поддержки:

Любой тариф от 155Mbit к 11.3Gbit

1/4 выходов часов
