Доска оценки QSFP28 EVB SFP с 4 входами и выходами 10G к 32Gbps

Этот продукт конструирован для того чтобы оценить представление QSFP+ и QSFP28 упаковало активные модули с 4 каналами вход-выхода в терминал каждого передавая и получая. ряд тарифов Одно-терминала NRZ от скоростей передачи информации в бодах 10G~32Gbps и PAM4 выстраивает в ряд от 25GBoud~28GBoud. Поддержанные модули включают продукты 40G и 100G NRZ. И PAM4 50G, 100G, продукты 200G, используя оборудование измерителя рассогласования, амортизатор и оборудование осциллографа, оценить показатели эффективности передачи активного модуля (как изображение глаза связал индикаторы), показатели эффективности приема (как индикаторы чувствительности), прочитать и написать данные по модуля EEPROM, etc.

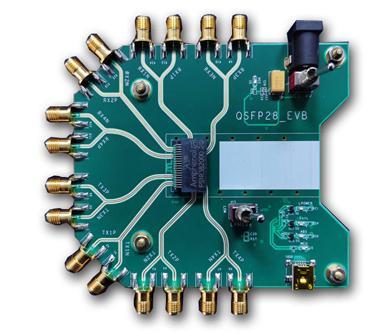

Реальный объект показан в изображении ниже:

Продукт:

Интерфейс пакета 1.QSFP+QSFP28, соответствующий для QSFP+, QSFP28, модуля PAM4 50G100G200G оптически.

ряд тарифа 2.Support NRZ: 10.3125G~32Gbps.

Ряды скорости передачи информации в бодах 3.PAM4 от 25GBd к 28GBd

4.Four-way TX, четырехпроводной тип интерфейса RX электрический: женщина 40GHz 2.92mm, вход-выход уровня CML;

5, поддерживают настоящее предохранение от контроля в реальном времени и перегрузок по току.

6, поддерживают тест отступления напряжения тока электропитания, ряд напряжения тока 2.8~4.V регулируемые, встречают отступление модуля минимального 3.0V и максимального теста напряжения тока 3.6V, так же, как контроль в реальном времени напряжения тока, выход дефолта 3.3V, согласно регулировке в реальном времени настоящего модуля напряжения тока выхода, для обеспечения что напряжение тока электропитания под различными нагрузками стабилизировано внутри ряд 10mV.

7, применение окружающей среды температуры поддержки промышленное.

8. Тариф MCU I2C о 100KHz, и данные возвращены к I2C через MCU для чтения и для записи данных по EEPROM модуля.

9, режим связи: USBHID, никакой водитель, сразу прочитало и пишет данные по I2C к модулю и MCU до DLL API.

Технические индикаторы
