400G PM4 BERT Error Code Tester Независимое или восьмистороннее синхронное испытание
Характеристики производительности:
1. Режим кодирования сигнала: NRZ и PAM4, который может автоматически свободно переключаться между сигналами NRZ и PAM4.
2, восьмиканальный синхронный выход, используемый для тестирования продуктов 6.144G, 10G, 40G, 100G, 200G и 400G, тест на ошибку может быть независимым или восьмиканальным синхронным испытанием.
3, Поддержка непрерывного обнаружения ошибок и мониторинга ошибок синхронизации, поддержка функции FEC аппаратного обеспечения KP4/KR4.
5, частота часов по умолчанию 4 частотного деления, поддерживают четверть, 1/8, 1/16, 1/32, 1, 64, 1 / частота, чем 128 пунктов.
6Способ связи: USB на HID.Не требуется драйвера. Верхнее программное обеспечение компьютера ПК взаимодействует с устройством для настройки битового счетчика ошибок и проверки скорости ошибок.
Код ошибки 400G PM4 BERTспецификация:
| Нет, нет, нет. |
параметр |
Минимальная |
типичный |
Макс |
единица |
| 1 |
Режим кодирования сигнала |
NRZ/PAM4 | |||
| 2 |
Коэффициент данных |
6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | Гбит/с |
| 3 |
Тип кода |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,User PRBS13Q,SSPRQ,JP03A,JP03B. | |||
| 4 |
Восходящее и нисходящее время(20% - 80%) |
14 | 35 | pS | |
| 5 |
Обратная схема |
Автоматическое обращение сигнала на приеме |
|||
| 6 |
Амплитуда выходного сигнала (однокончательный) |
200 | 800 | 1000 | mV |
| 7 |
25G выходной джиттер данных (RMS) |
500 | 700 | fs | |
| 8 |
Интерфейс ввода/вывода данных |
Дифференциал, сцепление переменного тока, импеданс 50 Ом, женская 2,92 мм SMA |
|||
| 9 |
Выход часов |
0.2 | 6.64 | 13.28 | В ГГц |
| 10 |
Чувствительность ввода сигнала данных (однократная) |
50 | mVpp | ||
| 11 |
Выходные данные глазного графика пересечения NRZ |
49 | 50 | 52 | % |
| 12 |
PAM4 Высота глаз (на высоту глаз) |
80 | 110 | 200 | mV |
| 13 |
Линейность карты глаз PAM |
0.95 | 0.98 | 1 | |
| 14 |
Рабочая температура |
10 | 25 | 50 | °C |

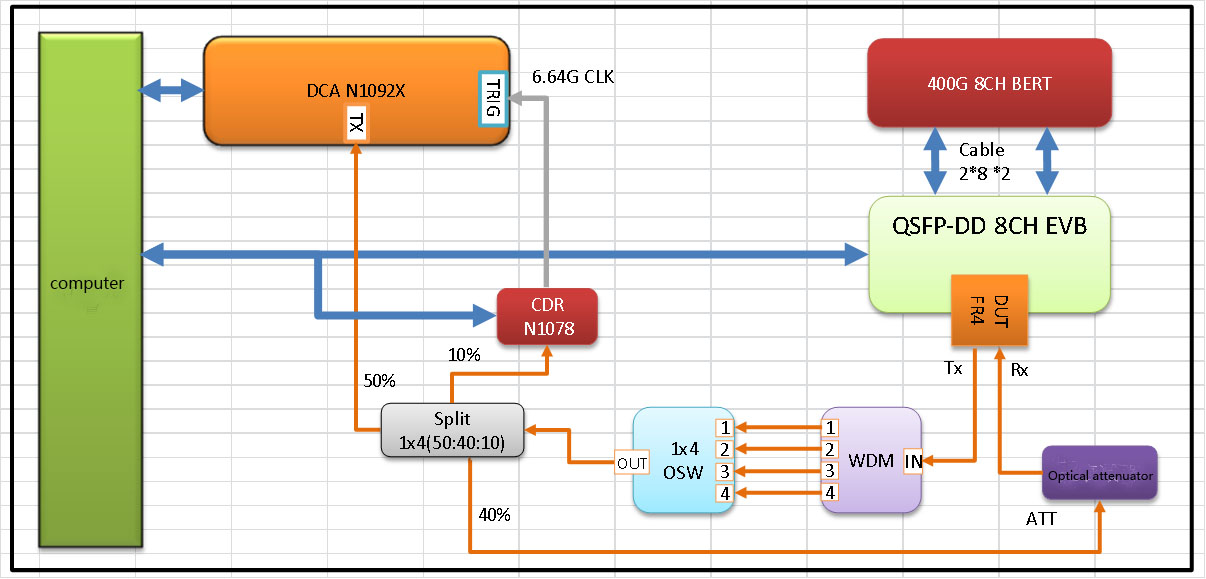

U9264Q 400G FR4 Типичная схема подключения испытательной системы
