2/4 рядов силы +10 метра силы канала | -65dBm/+25 | -50dBm

UC8202   метр силы 2Channel

Обзор

   UC8202 двойное - МЕТР СИЛЫ канала ОПТИЧЕСКИ модернизированная версия аппаратуры высокой точности и измерения силы широкого диапазона оптически от Гуанчжоу Youxi Компании. Аппаратура обеспечивает 2 независимых канала метра силы, могущие понадобиться для сразу измерения оптически силы и относительного измерения потери оптически амортизации.

   UC8202 двойное - метр силы канала оптически можно оборудовать с обнаженным приспособлением волокна, тест более удобен и быстрые, крупноразмерные параметры измерения дисплея HD LCD, кнопка панели сразу устанавливают параметры, деятельность очень просты. Метр силы принимает новый метод сбора информации и обработки, с рядом измерения более большой силы, более быстрая скорость ответа, более высокая стабильность.

Описание пользовательского интерфейса

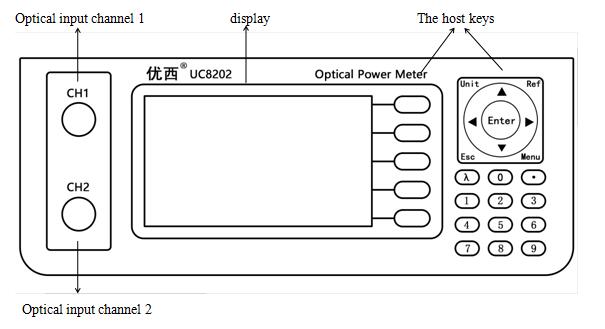

Передний - панель хозяина
Примите рабочий стол UC8202 в качестве примера:

Дисплей

   LCD показывает измерения в реальном времени оптически силы, работая длин волны, значений значения ссылки силы, и средних времени для обоих каналов.

Ключи

   Установка операции по контролю и параметра аппаратуры метра силы унесена путем отжимать ключ.

Оптически канал входного сигнала
Интерфейс сигнала ввода лазера, переходник может выбрать соединение стандартный переходник FC/PC или FC/APC, определенное клиентом покупая продукт.

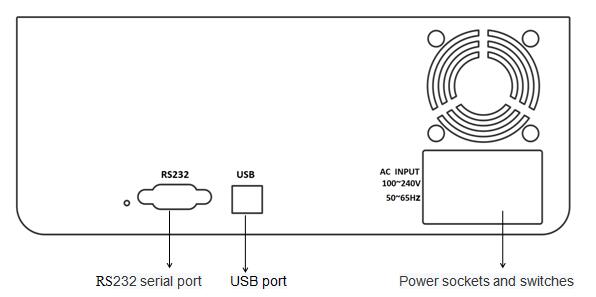

Задняя панель хозяина

Требования к электропитания
Аппаратура исполняет с регулировками класса II перенапряжения. Рабочий потенциал 100 | напряжение тока AC 240V, диапазон изменения частот 48 | 66Hz, рабочий потенциал 115V, максимальное течение потребления 230mA; Когда рабочий потенциал 230V, максимальное течение потребления 120mA.

Порт USB
Интерфейс USB стандартный интерфейс 4 ядров B типа, который можно соединиться с аппаратурой и ПК, и аппаратура может быть проконтролирована путем контролировать программное обеспечение.

Кабель соединения USB
Длина кабеля USB не может превысить 5 M. В противном случае, только наполнитель USB третьей стороны периферийный можно использовать. Вообще, максимальная длина расширения может достигнуть 50 M.

Серийный порт RS232
Параметры серийной гавани аппаратуры набор к фиксированному значению. Установки параметра серийной гавани компьютера должны соответствовать установкам параметра аппаратуры.
