Рабочая длина волны инструмента двойной длины волны является необязательной

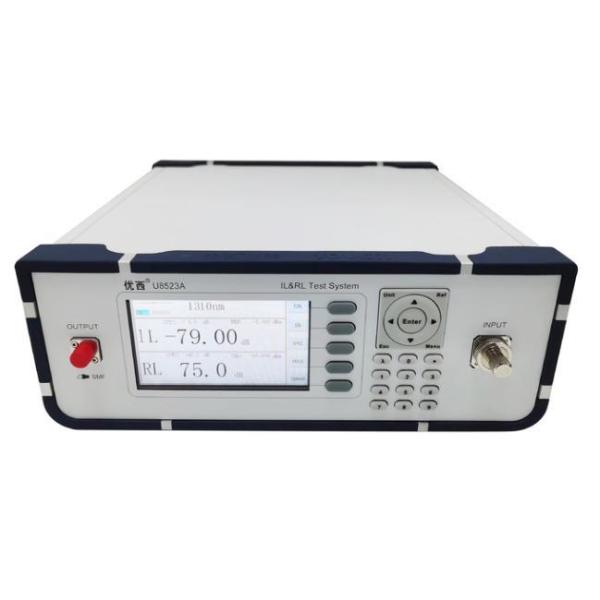

Анализатор потерь вставки двойной длины волны - это вид прибора, специально используемый для измерения потерь вставки (IL) и обратной потери (RL) пассивных устройств (таких как разъемы, соединители и т. д.).) в системах связи из оптических волокон.

Обзор
Двухволновый тестер потерь вставки - это высокоточное испытательное устройство, способное измерять потерю вставки и потерю возврата на двух разных длинах волн (обычно 1310 нм и 1550 нм).Этот инструмент играет важную роль в развитии, производство и техническое обслуживание систем связи из оптических волокон.

Во-вторых, принцип работы
Вставляя пару источников шума в мост принцип, двойной длины волны подключения обратно потеря инструмент может измерить испытательную схему в условиях нагрузки и без нагрузки.прибор выдаст определенную частоту и мощность испытательного сигнала;, а затем путем измерения падающей и отраженной мощности испытательного сигнала вычисляется значение потерь введения и значение потерь возврата измеренного устройства при определенной длине волны.

Характеристики
Измерение двойной длины волны: можно измерить на 1310 нм и 1550 нм на двух разных длинах волны, чтобы удовлетворить потребности испытания на разных длинах волны.
Высокая точность: с использованием передовых технологий испытаний и алгоритма, он может достичь высокой точности измерения потерь введения и возвращения потерь.
Простая работа: с интуитивным пользовательским интерфейсом и простым процессом работы пользователям нужно только следовать указаниям для завершения теста.
Запись и анализ данных: он может автоматически записывать данные испытаний и предоставлять функции анализа данных, чтобы помочь пользователям лучше понять производительность испытываемого устройства.

Спецификация

Процедура применения
Подготовка к испытанию: убедитесь, что устройство правильно подключено и предварительно нагрето.
Возврат потерь к нулю: подключить начальный конец линии маркировки к выходному интерфейсу источника света, обернуть другой конец линии маркировки намотным стержнем,регулировать значение оптической мощности канала обратных потерь в пределах указанного диапазона, нажмите клавишу "Нуль" до тех пор, пока окно возвращения потерь не отобразит -00-.
Калибровка потерь возврата: расслабьте линию маркировки раны, вставьте конец линии маркировки в интерфейс оптического счетчика мощности, нажмите клавишу Ref для калибровки.
Измерение потерь возврата: подключить стандартный прыжок к испытываемому устройству, обернуть другой конец испытываемого устройства на 4-5 поворотов,и значение, отображаемое прибором, - это значение обратной потери соответствующей длины волны устройства.
