Спецификации
Место происхождения :
Китай
Условия оплаты :
L/C, D/A, D/P, T/T
Бренд :
Dawnergy
Окончания оптических волокон :
LC/UPC
Общая длина волокна :
L: 500±50
Общий тип волокна :
900 мкм свободная трубка G657A2
Размер упаковки :
120*70*10.5
Тип канального волокна :
900 мкм свободная трубка G657A2
Описание

Спецификации 60х 100ГГц модуля AAWG

1Примечание к заявлению

  1. Спецификации предназначены для C-диапазона 100 ГГц Flat-top MUX/DEMUX в системе DWDM.

  2. Модуль AWG не работает.

2Оптические характеристики

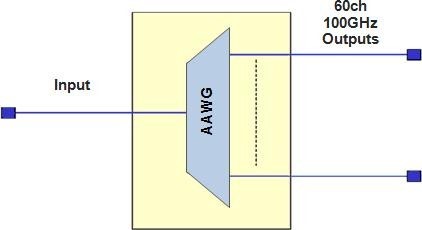

       2.1Схема передачи оптического сигнала








Спецификации 60х 100ГГц модуля AAWG

















Рисунок 1 Характеристики передачи оптического сигнала



2.2Оптические спецификации

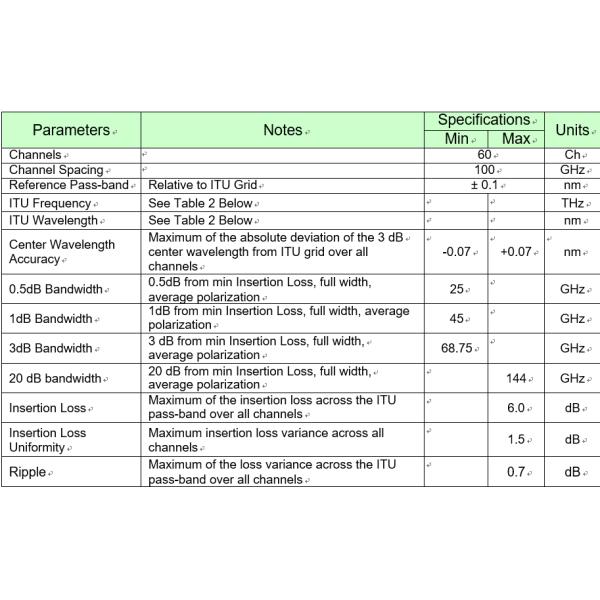

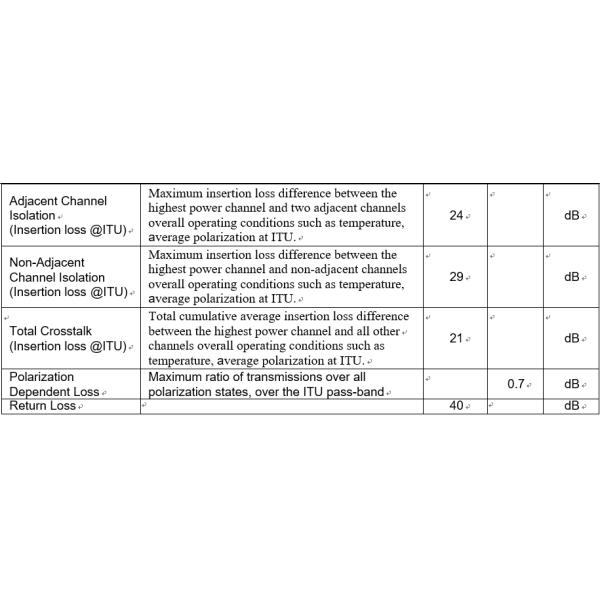

Таблица 1 Оптические спецификации

Спецификации 60х 100ГГц модуля AAWG

Спецификации 60х 100ГГц модуля AAWG



Потеря соединителя включена.

Таблица 2 План каналов

Тип

Первый канал

Частота (THz)

Последний канал

Частота (THz)

Первый канал

Длина волны (нм)

Последний канал

Длина волны (нм)
Даже 196.6 190.7 1524.885 1572.063

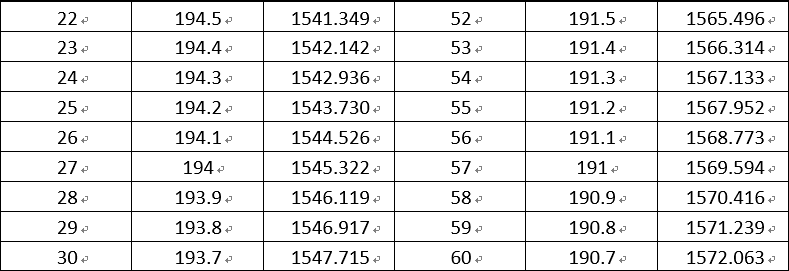

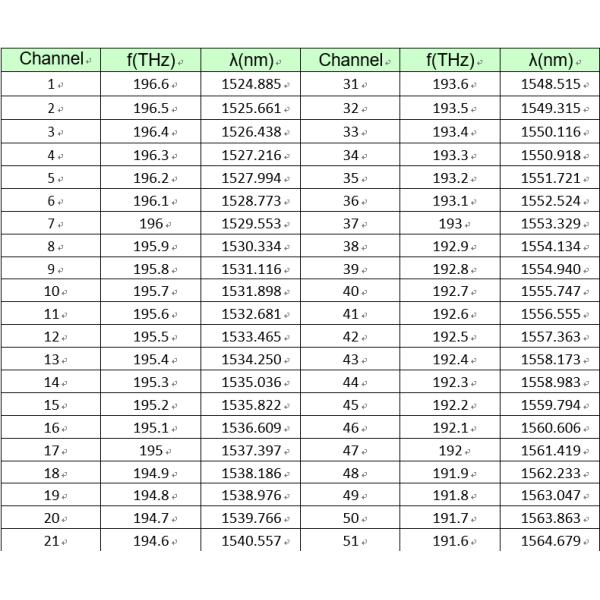

Таблица 3 Список каналов: пропускные полосы для 60 каналов AAWG

Спецификации 60х 100ГГц модуля AAWG
Спецификации 60х 100ГГц модуля AAWG



3Условия окружающей среды и максимальные показатели

Таблица 4 Условия окружающей среды

Параметры Примечания Спецификации Объекты
Минуты Тип Макс
Операционная температура   -5   +65 °C
Температура хранения   -40   +85 °C
Относительная влажность   0   95 %



4Механические характеристики

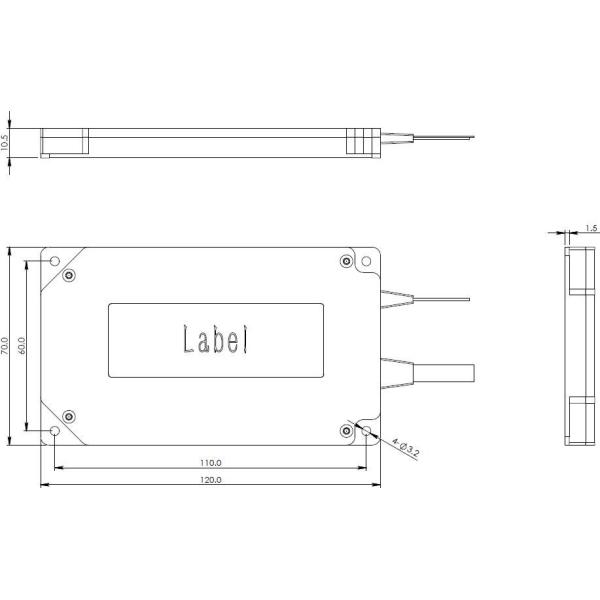

4.1. Механическое рисование






Спецификации 60х 100ГГц модуля AAWG



Рисунок 2 Плоскость AAWG



4.2Длина волокна



Параметры Примечания Спецификации Объекты
Минуты Тип Макс
Окончания оптических волокон   LC/UPC
Размер упаковки (L*W*H) 120*70*10.5 мм3
Общая длина волокна Включая разъединитель L: 500±50 мм
Общий тип волокна

900 мкм свободная трубка

G657A2


Волокно от модуля до вентилятора   L1: 500±50 мм
Волокно от вентилятора к разъемам

Включая

соединители

 L2: 500±50 мм
Тип канального волокна   900 мкм свободная трубка G657A2





Спецификации 60х 100ГГц модуля AAWG

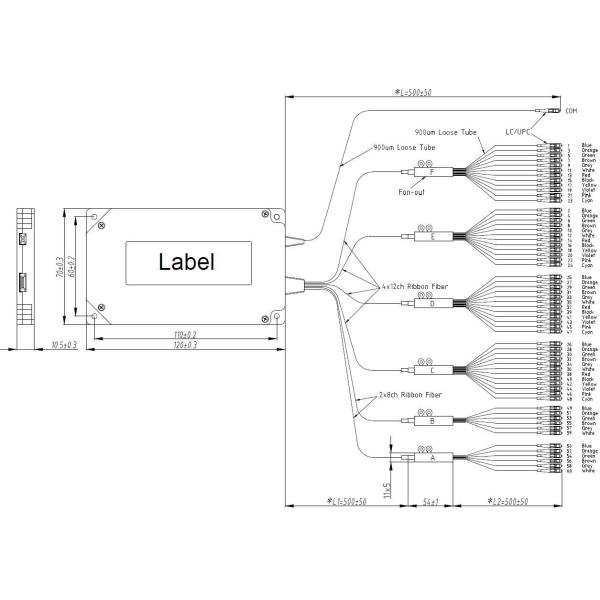

Рисунок 3 Структура модуля AAWG и иллюстрация длины волокна

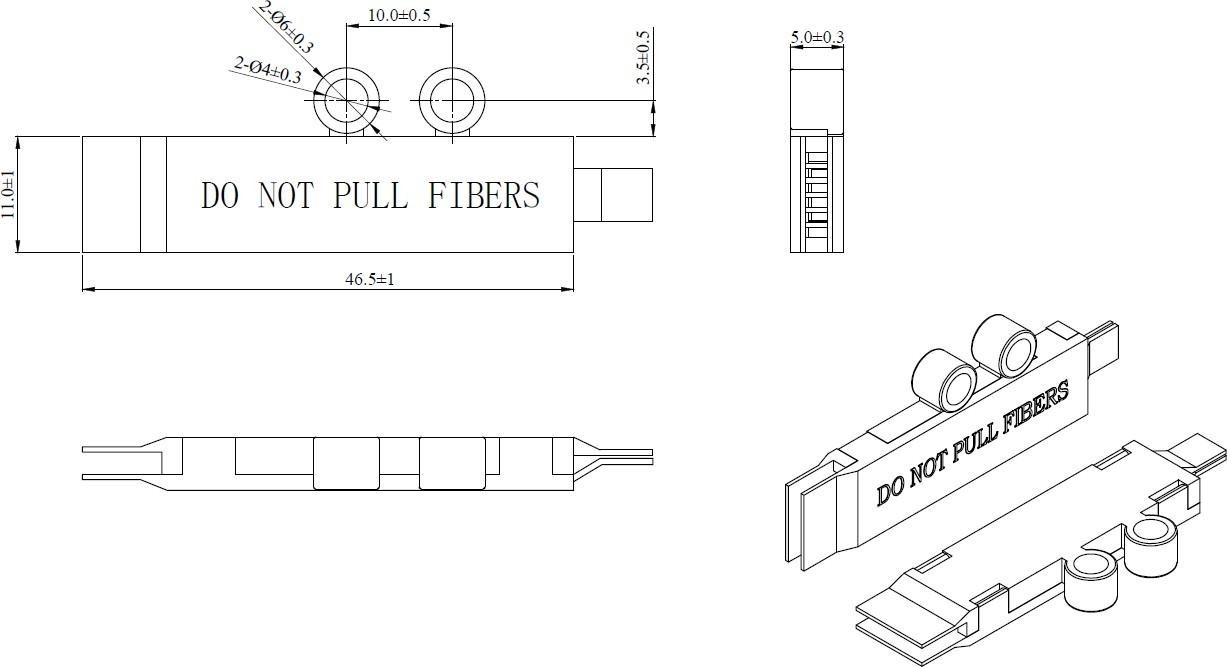

4.3.FANOUT BOX Рисунки



Спецификации 60х 100ГГц модуля AAWG









































Рисунок 4 Плановый рисунок
