DA-ODU48-SC-D 2U Тип распределения ОДФ
DA-ODU48-SC-D 2U Тип распределения ОДФ
Спецификации
Номер модели :
DA-ODU48-SC-D
Место происхождения :
КНР
Минимальное количество заказов :
10
Условия оплаты :
L/C, D/A, D/P, T/T
Способность к поставкам :
100 заранее/день
Время доставки :
30 дней
Бренд :
Dawnergy
Продукт :
2U Тип распределения ОДФ
Макс, подключись. :
48 SC/UPC
Структура :
Вращающийся тип
Тип переходника :
SC/UPC
Материал коробки :
Сталь, прокатаная холодным путем; покрытая порошком
Поднос для скрещивания :
24 ядра поднос
Максимальные размеры (мм) (W x D x H) :
480 x 260 x 2U
Описание

DA-ODU48-SC-D 2U Тип распределения ОДФ

DawnergyОДФ-устройства с вращающимся типом, устанавливаемые на стойке, широко применяются в местном центральном офисе.19-дюймовая стойка для адаптеров SC. Максимально до 48 ядер. Стройка является держательной доской только для распределения адаптеров, легко извлечь волокна при тестировании и распределении.



Особенности

  • Стандартный размер, легкий вес и разумная структура
  • Поворачивающийся ящик для легкого управления кабелями ((Проектирован в шарнирном стиле (сдвигающийся и вращающийся вокруг фиксированной оси вращения) для легкого выполнения операций соединения)
  • Компактный дизайн для экономии места
  • Проектированы с открытой конструкцией для облегчения работы при креплении кабелей внутри рамы с стойкой.
  • Модуль ODF, установленный в шкафу, расположенном для облегчения монтажа, подключения, осмотра и технического обслуживания
  • Различные панельные пластины, чтобы соответствовать различным интерфейсом адаптера
  • Легко управлять и работать
  • Модули ODF предназначены для установки независимо друг от друга в шкафу



Заявления

  • Телекоммуникационная абонентская цепь
  • Волокно для дома (FTTH)
  • LAN/WAN
  • CATV



Спецификации распределительного модуля ODF

Параметры Спецификация
Макс, подключись. 48 SC/UPC
Структура Тип вращения
Тип адаптера SC/UPC
Минимальный радиус изгиба волокна 35 мм
Материал коробки и адаптер панели Низкоуглеродистая сталь (мягкая сталь), покрытая порошком, светло-серого цвета
Поднос для скрещивания Нет, нет.
Размеры (мм) (W x D x H) 480 x 260 x 2U (использование для стойки 19 дюймового стандарта)

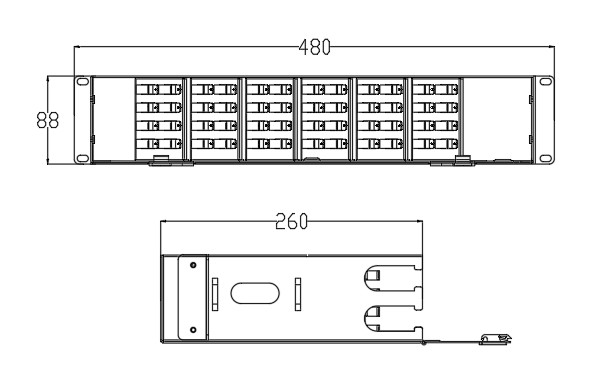

Рисунок (мм)

DA-ODU48-SC-D 2U Тип распределения ОДФDA-ODU48-SC-D 2U Тип распределения ОДФDA-ODU48-SC-D 2U Тип распределения ОДФ

Тип ODU скрещивания





Спецификации адаптера (продукт Dawnergy)

Параметр Спецификация
Адаптер количества 48 шт.
Материал Холоднокатаная сталь, покрытая порошком
Цвет Синий (UPC)
Тип SC/UPC с пылевой крышкой
Материал Жилье из пластика, ядро из циркония
Потеря вставки (dB) ≤ 0.2
Прочность (dB) 500-кратное замыкание
Рабочая температура (°C) -40 ~ +85
Температура хранения (°C) -40 ~ +90





Информация о заказе

Модель Имя Описание
DA-ODU48-SC-D Модуль ODF

Полный аксессуар для 48FO, адаптер SC/UPC, все продукты изготавливаются под брендом Dawnergy



Руководство по установке

1. Обзор

1.1ПродуктИспользование

Устройства DA-ODF Dawnergy спроектированы и изготовлены в соответствии с международным стандартом и выполняют такие функции, как впуск, фиксация и защита от обрыва оптических кабелей,защита для оптических волокон, хранение и управление волоконным патчевым кабелемВ то же время, модули с добавленной стоимостью, такие как оптический разделитель и мультиплексник деления длины волны, могут быть установлены по требованию клиента.Они могут найти широкое применение в сетях связи из оптических волокон и применимы к центральным офисам и точкам перекрестного соединения в сети оптического доступа..

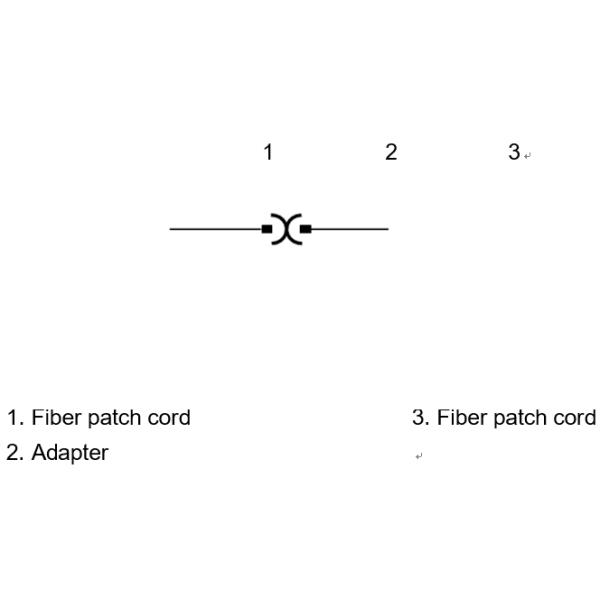

1.2Принцип работы

DA-ODU48-SC-D 2U Тип распределения ОДФ

1.3Структурные особенности

  • полная передняя работа для распределения и диспетчерской работы оптических волокон;
  • 19 ь установка стойки;
  • Подходит для ленточных или не ленточных кабелей;
  • Установка вставки адаптера, подходящая для нескольких адаптеров, таких как SC.
  • Адаптеры могут быть установлены под углом 30 градусов к передней части шкафа, чтобы предотвратить непосредственное дуговое освещение от повреждения ваших глаз и облегчить кабелирование.
  • Ленточные кабели обеспечивают специальное защитное соединительное устройство для защиты обнаженных волокон, а также для более совершенной и надежной фиксации и заземления оптических кабелей.
  • 48-ядерный блок ODF 2U с SC/UPC.

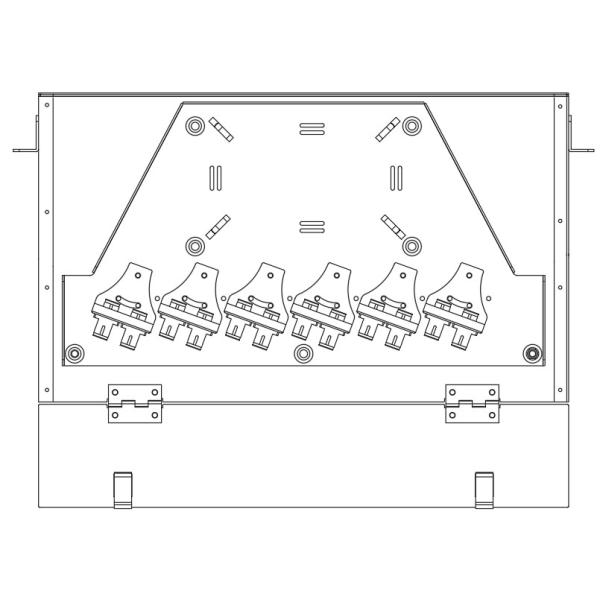

1.4. Структура

DA-ODU48-SC-D 2U Тип распределения ОДФ



Размер и мощность

Модель Имя

Размер(мм)

(H×W×D)

 Примечания
DA-ODU48-SC-D Единица ODF 2U×480×260 Тип распространения


2Технологические спецификации

2.1Условия эксплуатации

  • Рабочая температура: внутренний тип: -5oC ~ +40oC.
  • Температура хранения: -25oC ~ +55oC.
  • Относительная влажность: 85% (+30oC).
  • Атмосферное давление: 70 - 106 кПа

2.2Сопротивление изоляции

Сопротивление изоляции между устройством заземления и шкафом > 2x104MΩ/500V ((DC)

2.3Выдерживающее напряжение:

Выдерживает напряжение между устройством заземления и шкафчиком не менее 3000 V ((DC) /min, без сбоев, без летной дуги.

3Установка ОДФАксессуары и инструменты

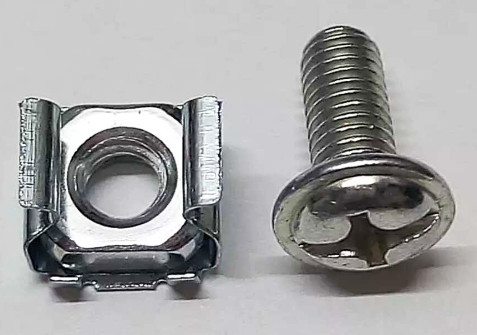

3.1 Скрепительные винты для стойки

DA-ODU48-SC-D 2U Тип распределения ОДФ

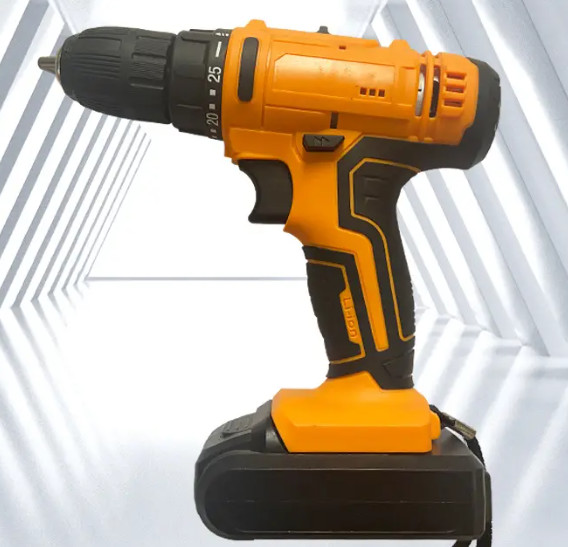

3.2 Инструменты установки

DA-ODU48-SC-D 2U Тип распределения ОДФ



4Операция.

Шаг 1: Установка и крепление ОДФ на стойке.

DA-ODU48-SC-D 2U Тип распределения ОДФ

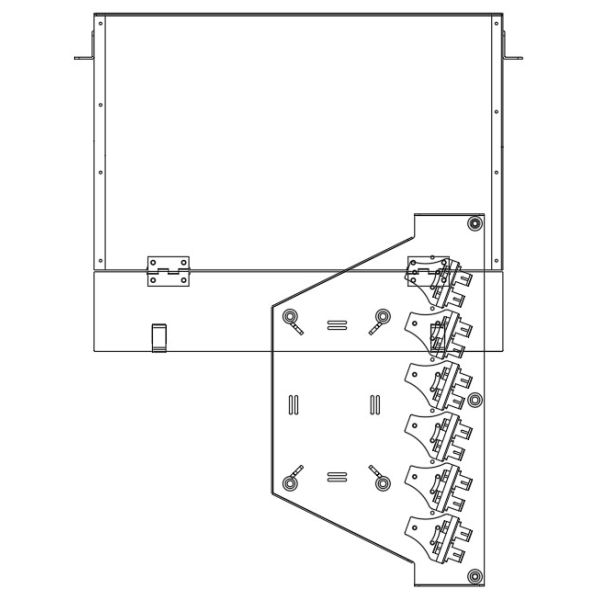

Шаг 2: Откройте переднюю дверь. Вытащите вращающийся диск из устройства.

DA-ODU48-SC-D 2U Тип распределения ОДФ

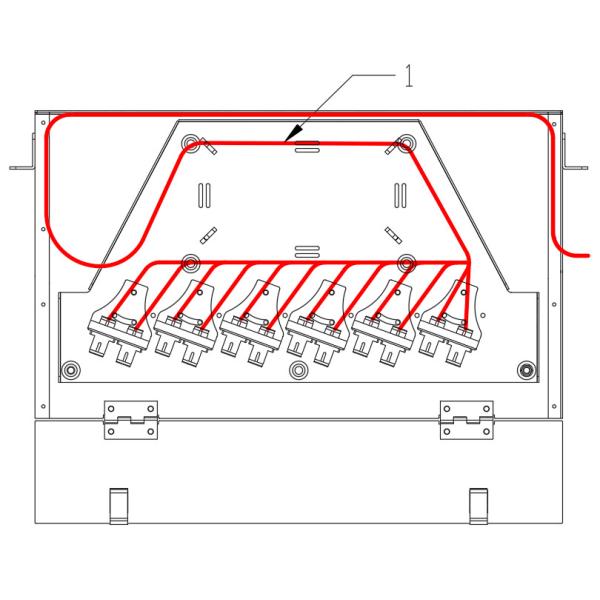

Шаг 3: Введите патчкорд в блок ODF и подключите к адаптерам.

DA-ODU48-SC-D 2U Тип распределения ОДФ

  1. Вводный патчкорд

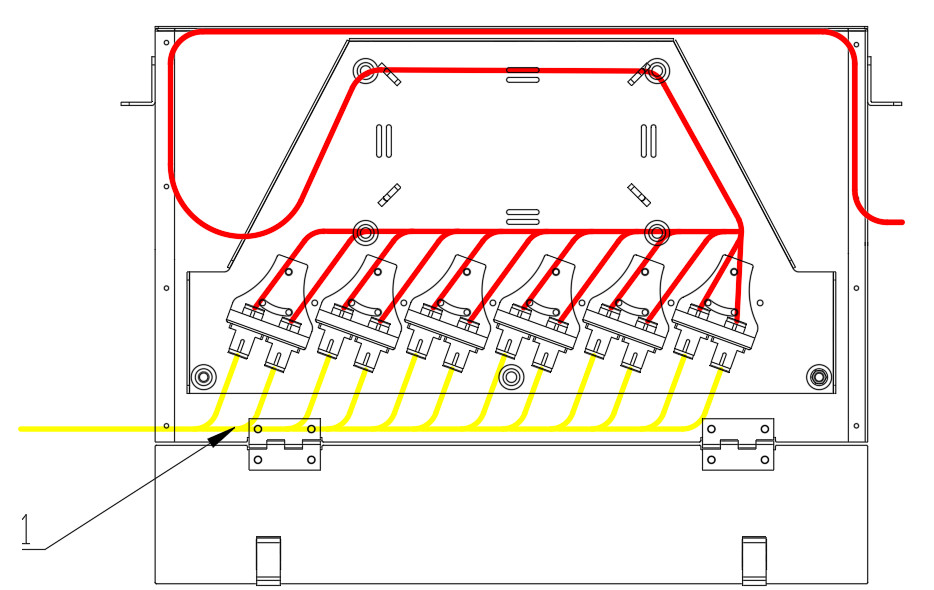

Шаг 4: подключите и расположите выходной патчкорд.

DA-ODU48-SC-D 2U Тип распределения ОДФ

  1. Выход Patchcord





Шаг 5: вставьте вращающийся диск и закройте переднюю дверь.

5Анализ и устранение неполадок

Серийный Частые ошибки Анализ причин Устранение неполадок и Примечания
1 Отключение линии электропередачи или плохой эффект передачи Неправильный радиус изгиба вызывает постоянные физические деформации оптического кабеля/волокна и увеличивает потери передачи Во время строительства,инженерный персонал должен обратить внимание на защиту радиуса изгиба волокон (изгибы и узкие места для входа и выхода кабеля в стойках) и обеспечить разумное направление кабеля.
Расслабленное соединение, большая потеря активных соединителей оптического волокна (адаптеры, козырьки/волоконный шнур) Проверьте, являются ли все механические соединители с натяжкой или подключением прочными и соответствуют ли они соответствующим стандартам
2 Оптические волокна легко отпадают или ненадежны Наиболее хрупкая часть оптического волокна/кабеля находится в положении, где происходит резкое изменение физической структуры, которое может повлиять на безопасность и надежность всей сети

Будьте осторожны при закреплении кабеля, защите от отрыва, надежном заземлении и защите точки сцепления; не допускается ошибок или упущений.




3 Расстройство избыточного хранения волокон Причины недостаточной длины кабеля при проектировании или неосторожной работы строительного персонала При планировании продукта должно быть зарезервировано достаточное количество волоконного ядра.
4 Неясные этикетки Нарушения, вызванные демонтажем во время строительства или технического обслуживания Ясная маркировка и подробная запись

6- упаковка, транспортировка и хранение

6.1 Упаковка

В DA-ODF-Unit продукты упаковываются в картонные коробки.Аксессуары и запасные части помещаются в соответствующие мешки, а затем помещаются в упаковочную коробку.

6.2 Транспорт

После упаковки в деревянные коробки/картоны продукты DA-ODF-Unit могут перевозиться на автомобиле, поезде, корабле или самолете.снег и прямые солнечные лучи во время транспортировки.

6.3 Хранение

Продукты DA-ODF-Unit должны храниться на сухом и проветриваемом складе без эрозионных газов.
