Внутренний предварительно загруженный кабель 48 ядер легко открыть и снять
Внутренний предварительно загруженный кабель 48 ядер легко открыть и снять
Внутренний предварительно загруженный кабель 48 ядер легко открыть и снять
Внутренний предварительно загруженный кабель 48 ядер легко открыть и снять
Спецификации
Номер модели :
Предварительно загруженный кабель
Место происхождения :
КНР
Минимальное количество заказов :
100KM
Условия оплаты :
T/T, L/C, D/A, D/P
Способность к поставкам :
101000 км в день
Время доставки :
10-20 рабочих дней
Подробная информация об упаковке :
Деревянный барабан
Продукт :
Внутренний предварительно загруженный кабель 48 ядер легко открыть и снять
Волокно :
G657A2
Внешняя оболочка :
Белое Lszh
Применение :
В помещениях для FTTH
Ядра :
от 12 до 48 ядер
Количество волокон на трубку :
1
Провод посыльного :
2 ФРП, встроенные в оболочку симметрично
Описание





Идентификация OFC-12~48 G.657A2-DiC(W) -S3
Конфигурация
  • Пропускная трубка с 1 оптическим волокном ((природный)
  • Внешняя оболочка: белая, LSZH, с 2 ФРП, симметрично встроенных в оболочку
Температурный диапазон

Хранение и транспортировка
-20 до +60°C

Установка
-5 до +40°C

Операция
-20 до +60°C
Стандарты IEC 60793-1, IEC 60793-2, IEC 60794-3-10, EN 50290-2-24
Справка клиента Общий стандарт




2Размеры



Количество волокон 12 24 48
Номер распущенной трубки 12 24 48
Номер волокон на модуль 1
Внешний диаметр 110,0±0,5 мм 120,4±0,5 мм 150,0±0,5 мм




3Механические свойства

Количество волокон 12 24 48
Нагрузка на тягу 1000N
Устойчивость к раздавлению 2000N/10 см
Минимальный радиус изгиба Без напряжения 10D

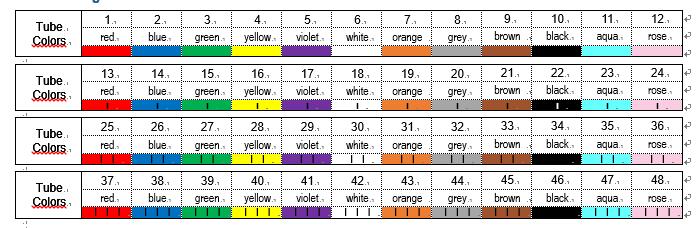

4Маркировка

Внутренний предварительно загруженный кабель 48 ядер легко открыть и снять



5Оптические волокна

Стандартный ITU-T G.657A2
Оптические

Ослабление волокон
.. с кабелями.

@1310 нм
≤ 0,40 дБ/км

@1550 нм
≤ 0,30 дБ/км
Нулевая длина волны дисперсии 1300 ~ 1324 нм
Напряжение рассеивания ≤ 0,092 пс/нм2∙км

Макро сгибание Потеря
(10 оборотов; Ф30 мм) @1550 нм
(10 поворотов; Ф30 мм) @1625 нм
(1 поворот; Ф20 мм) @1550 нм
(1 поворот; Ф20 мм) @1625 нм
(1 поворот; Ф15 мм) @1550 нм
(1 поворот; Ф15 мм) @1625 нм


≤ 0,03 дБ
≤ 0,10 дБ
≤ 0,10 дБ
≤ 0,20 дБ
≤ 0,50 дБ
≤ 1,00 дБ
Диаметр поля режима @1310 нм (8,6 ~ 9,2) ± 0,4 мкм
Геометрическая Диаметр облицовки 125±1 мкм
Нециркулярность облицовки ≤ 1,0%
Ошибка концентричности ядра/оделия ≤ 0,5 мкм
Механические Устойчивое напряжение ≥ 0,69 ГПа




6Методы испытаний

Испытание Условия Критерии принятия

Нагрузка на напряжение
IEC 60794-1-2 E1

Прочность на протяжении: см. пункт 3
Длина образца: ≥ 50 м, продолжительность испытания: 10 мин.

- Изменение затухания обратимое

- Никаких повреждений.

Раздавление/сжатие
IEC 60794-1-2 E3

Раздавление: см. пункт 3
Продолжительность испытания: 1 минута, количество испытаний: 3

- Изменение затухания обратимое

- Никаких повреждений.

Устойчивость к ударам
IEC 60794-1-2 E4

Энергия удара: 5 J
R = 300 мм, количество мест/испытаний: 3

- Изменение затухания обратимое

- Никаких повреждений.

Повторное изгибание
IEC 60794-1-2 E6

Радиус изгиба: 20D,
25 циклов

- Изменение затухания обратимое

- Никаких повреждений.

Скручивание
IEC 60794-1-2 E7

Длина образца: 2 м
± 180°, 5 циклов

- Изменение затухания обратимое

- Никаких повреждений.

Сгибать
IEC 60794-1-2 E11

Радиус изгиба: 10D
4 изгиба, 3 цикла

- Изменение затухания обратимое

- Никаких повреждений.

Цикл температуры
IEC 60794-1-2 F1

-20°C ~ +70°C
12 часов на каждой температурной ступени
2 цикла

- Изменение затухания ≤ 0,10 dB/km при 1550nm

- Никаких повреждений.

Проникновение воды
IEC 60794-1-2 F5

Длина образца: 3 м, высота водной колонны: 1 м
Продолжительность испытания: 24 часа

 - Никаких утечек воды из свободного треба.


Все оптические измерения на 1550 нм
