Кабель стекловолокна применения трубопровода SM 24 воздушный
Кабель стекловолокна применения трубопровода SM 24 воздушный
Спецификации
Номер модели :
GYTA
Место происхождения :
КИТАЙ
Количество минимального заказа :
100KM
Условия оплаты :
T/T, L/C, D/A, D/P
Способность поставки :
10,000KM В ДЕНЬ
Срок поставки :
10-20 дней работы
Упаковывая детали :
Деревянный БАРАБАНЧИК
Продукт :
АНТЕННА SM 24 ИЛИ КАБЕЛЬ СТЕКЛОВОЛОКНА ПРИМЕНЕНИЯ ТРУБОПРОВОДА
Волокно :
SM 24
Полный отсчет блока :
4LT+1FR
Применение :
Трубопровод и антенна
толщина оболочки :
1.7mm
Свободный диаметр трубки :
1.8mm
Диаметр стального провода :
1.4mm
Описание

  АНТЕННА SM 24 ИЛИ КАБЕЛЬ СТЕКЛОВОЛОКНА ПРИМЕНЕНИЯ ТРУБОПРОВОДА

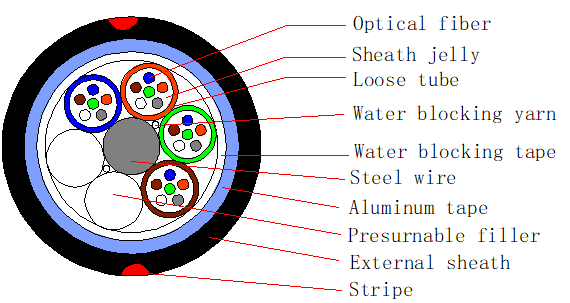

Поперечное сечение кабеля



Кабель стекловолокна применения трубопровода SM 24 воздушный



Идентификация кабеля

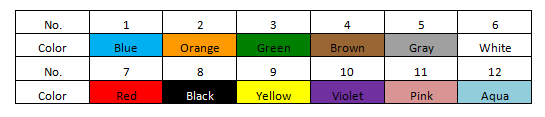

 Таблица расцветки волокна





    Кабель стекловолокна применения трубопровода SM 24 воздушный















 Свободная таблица расцветки трубки (LT) & присадочной проволки (FR)

Кабель стекловолокна применения трубопровода SM 24 воздушный

* середины «свободная трубка» «LT»;

** «FR» значит «присадочную проволку».





Сборка кабеля & размеры



Волокно

отсчет

Максимальный отсчет волокна

в трубку

 Свободный диаметр трубки Диаметр стального провода

Полный блок

отсчет

(LT + FR)

толщина оболочки

(nominal*)

Общий диаметр

(номинальный **)

Вес

(приблизительно)
mm mm mm mm kg/km
24 6 1,8 1,4 4LT+1FR 1,7 9,7 80

* номинальная толщина оболочки может иметь допуск с ±0.1mm.

** номинальный общий диаметр может иметь допуск с ±0.2mm.



Представление привязанного стекловолокна



Представление привязанного стекловолокна (ITU-T Rec. G.652D)

Деталь Спецификация
Тип волокна Одиночный режим
Материал волокна Данный допинг кремнезем

Показатель ослабления

@ 1310 nm

@ 1550 nm



£ 0,36 dB/km

£ 0,22 dB/km
Длина волны выключения кабеля £ 1260 nm
длина волны Нул-рассеивания 1300 | 1324 nm
наклон Нул-рассеивания £ 0,092 ps/(nm2 .km)

Хроматичное рассеивание

@ 1288 | 1339 nm

@ 1271 | 1360 nm

@ 1550 nm

@ 1625 nm



£3.5 ps/(nm. km)

£5.3 ps/(nm. km)

£18 ps/(nm. km)

£22 ps/(nm. km)
PMD £0.2 ps/km1/2
Диаметр поля режима @ 1310 nm 9.2±0.4 um
Ядр/одетая ошибка концентричности £ 0,6 um
Диаметр плакирования 125,0 ± 0,7 um
Не-циркулярность плакирования £0.6%
Основной покрывая диаметр 245 ± 5 um



Представление кабеля стекловолокна

Радиус загиба кабеля: диаметр кабеля 10 x (статический)

диаметр кабеля 20 x (динамический)

 Диапазон температур применения

Температурная амплитуда рабочей температуры : -40oC к +70oC
Диапазон температур хранения/перехода : -40oC к +70oC
Диапазон температур установки : -10oC к +60oC











Тест механических & экологических показателей

S/N Деталь Метод теста Условие принятия
1

Прочность на растяжение

IEC 60794-1-E1

- Нагрузка: 1.5KN

- Длина кабеля под нагрузкой: 50 m

- время загрузки: ≥1min.

- DB @1550 nm £ 0,1 изменения потери

- Отсутствие перерыва волокна и отсутствие повреждения оболочки.
2

Тест толкотни

IEC 60794-1-E3

- Нагрузка: 1.0KN/100mm

- Время загрузки: ≥1min.

- DB @1550 nm £ 0,1 изменения потери

- Отсутствие перерыва волокна и отсутствие повреждения оболочки.
3

Сопротивление удара

IEC 60794-1-E4

- Пункты удара: 3

- Времена в пункта: 1

- Энергия удара: 4.5N Ÿ m

- Радиус бабы молота: 12.5mm

- DB @1550 nm £ 0,1 изменения потери

- Отсутствие перерыва волокна и отсутствие повреждения оболочки.
4

Повторенный гнуть

IEC 60794-1-E6

- Радиус загиба: диаметр кабеля 20 x

- Нагрузка: 150 n

- Изгибать тариф: 3 sec/цикла

- Но. цикла: 30

- DB @1550 nm £ 0,1 изменения потери

- Отсутствие перерыва волокна и отсутствие повреждения оболочки.
5

Кручение

IEC 60794-1-E7

- Длина: 1 m

- Нагрузка: 150 n

- Тариф извива: 1 минута/цикл

- Угол извива: ±90°

- Но. цикла: 10

- DB @1550 nm £ 0,1 изменения потери

- Отсутствие перерыва волокна и отсутствие повреждения оболочки.
6

Тест проникания воды

IEC 60794-1-F5B

- Высота воды: 1 m

- Длина образца: 3 m

- Время теста: 24 часа

 - Никакая вода не протечет от другого конца кабеля.
7

Тест температуры задействуя

IEC 60794-1-F1

- Шаг температуры:

+20oC→-40oC→+70C →+20oC

- Время в каждый шаг: 12 часа

- Номер цикла: 2

- DB/km@1550 nm £ 0,05 изменения потери

- Отсутствие перерыва волокна и отсутствие повреждения оболочки.
8

Составная подача

IEC 60794-1-E14

- Длина образца: 30 см

- Temp: 70°C ± 2°C

- Время: 24 часа

 - Отсутствие составной подачи



Упаковка



6,1 каждая длина одного кабеля, который будут раной на составном утюга стойк-деревянном или чистом деревянном барабанчике.

6,2 покрытый пластиковым листом буфера.

6,3 загерметизированный сильными деревянными половыми досками.

6.4At самое меньший 1m из конца кабеля внутреннего должно быть сдержано для испытывать.

Кабель стекловолокна применения трубопровода SM 24 воздушный



Примечание: Значение «d» содержит размер уплотнения

Тип кабеля Длина барабанчика D d B b
GYTA m mm mm mm mm
24F 4000 1180 450 680 630
